Детальное описание

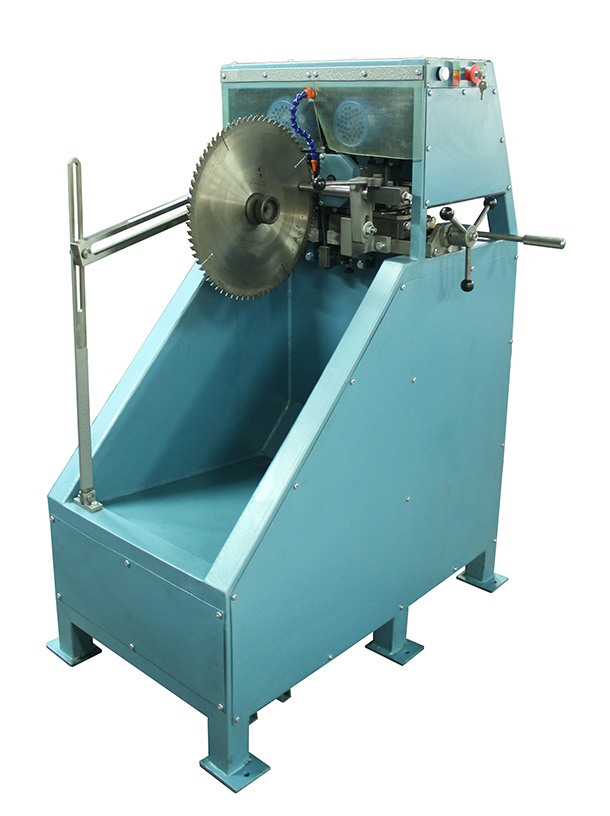

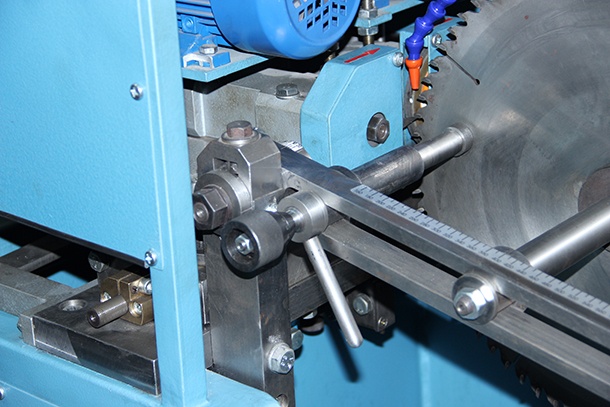

Станок для заточки зубьев пильных дисков по боковым граням ЗС-БК
Cтанок предназначен для заточки твердосплавных зубьев дисковых пил
по боковым граням. На станке можно заточить дисковые пилы по двум боковым граням одновременно, двумя алмазными кругами. Вертикальное крепление пильного диска исключает прогиб пилы при заточке. Использование СОЖ при заточке исключает перегрев твёрдосплавной пластинки. Станок для заточки зубьев работает в ручном режиме и позволяет затачивать зубья дисковых пил диаметром от 160 до 1000 мм.
Характеристики:
| Диаметр затачиваемых пил, мм. | 160…1000 90…160* |
| Номинальный посадочный диаметр затачиваемых пил, мм. | 32, 50, 80 |
| Передний угол зубьев пил, град | -10…+20 |
| Толщина полотна пилы, мм. | 1…8 |
| Максимальная толщина твёрдосплавной пластинки, мм. | 10 |
| Максимальная длина твёрдосплавной пластинки, мм. | 20 |
| Боковой угол (радиальный), град. Боковой угол (тангенсальный), град. | 0…10 0…5 |
| Диаметр заточного круга, мм | 100 |
| Количество заточных кругов, шт. | 2 |
| Номинальная окружная скорость заточного круга, м/c. | 25 |
| Габаритные размеры, не более, мм. длина х ширина х высота | 1000х650х1200 |
| Масса станка, не более, кг. | 250 |
| Род тока питающей сети | Переменный трёхфазный |
| Номинальная частота тока, Гц. | 50 |
| Номинальное напряжение, В. | 380 |
| Количество электродвигателей привода, шт. | 2 |
| Электродвигатель привода: номинальная мощность, кВт. синхронная частота вращения, об/мин. | 0.55 3000 |
| Электродвигатель насоса: номинальная мощность, кВт синхронная частота вращения, об/мин. производительность, л/мин. | 0.37 3000 35 |
1. Подача алмазных кругов на зуб пилы осуществляется вручную.

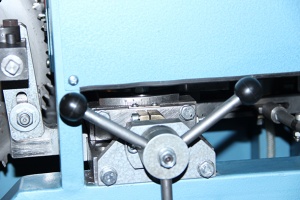

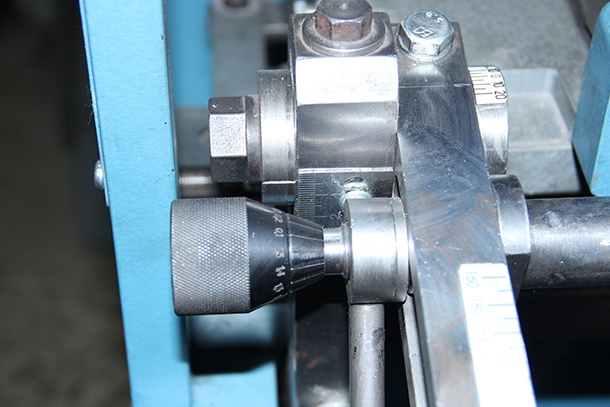

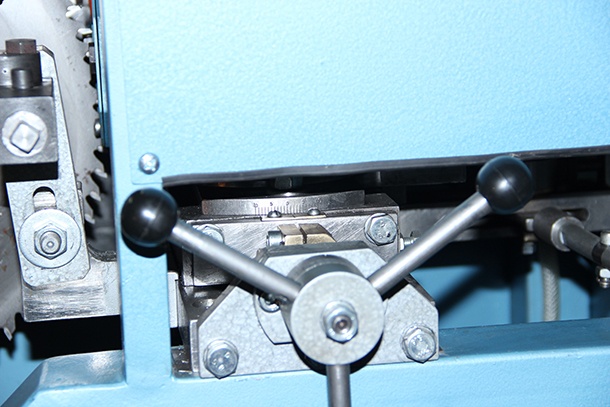

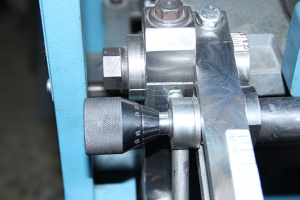

2. Величина съёма настраивается с помощью винта врезания. Шаг винта t=1.5мм. на ступице 40 рисок, соответственно минимальная величина съёма 0.0375мм.(можно добавлять врезание и по половине рисок, тогда величина съёма будет 0.019 мм. на сторону пластинки)
3. В приводе применены поликлиновые ремни и подшипники 5 класса точности, что позволяет добиться низкой вибрации шпинделей и высокой точности.
4. В приводе подачи использованы призматические направляющие из стали ШХ15, закаленные до твёрдости 63...65HRC. В направляющие вставлены крест- накрест ролики d=10мм., благодаря чему достигается высокая жёсткость и плавность перемещения.
