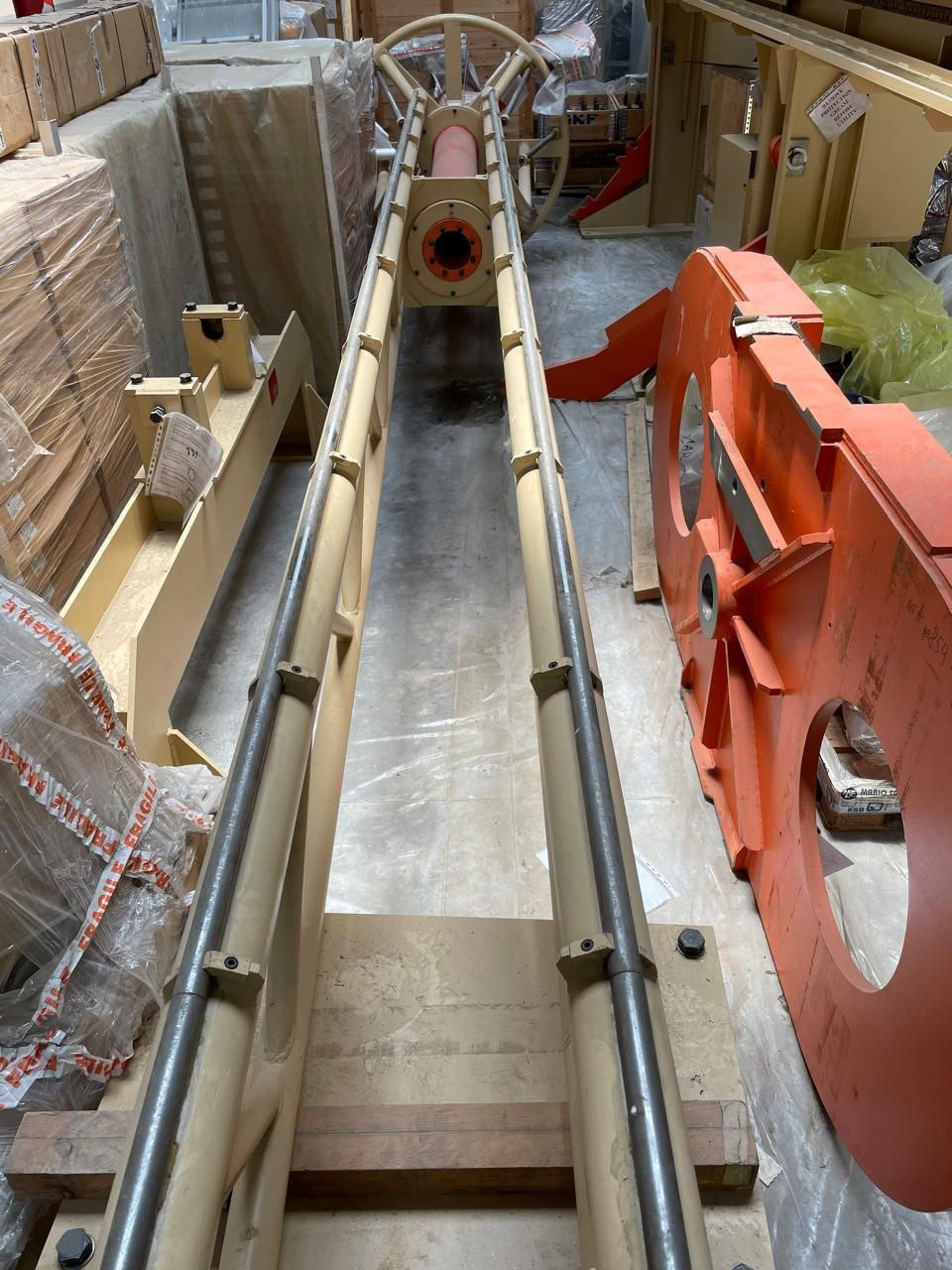

Размотчик горизонтальный моторизованный SMO25

Материал                                                       высокоуглеродистая катанная сталь

Диаметр катанки                                           5.5±0.3 мм

Макс предел прочности на разрыв                  1.320 Н/мм²

Макс линейная скорость                                  2.0 м/с

Габаритные размеры держателя

макс длина нерастянутого бунта        2,500 мм

мин внутренний диаметр                   900 мм

макс внешний диаметр                      1,400 мм

макс масса бунта                               2,500 кг

макс масса на держателе                   5,000 кг

Давление сжатого воздуха                 500-700 кПа

Двигатель                                         1.5 кВт / 400 В/ 50 Гц

Горизонтальный держатель выполнен поворотным, для обеспечения загрузки новых бунтов катанки после того, как первый бунт будет израсходован наполовину. В рабочем положении штанга опирается на удерживающее устройство. Подвижный рычаг служит для сматывания катанки с держателя, снабжен шкивом с приводом от электродвигателя.

В конструкции размотчика предусмотрен подвижный рычаг, обеспечивающий право- или левостороннюю спиральную намотку бунтов. В контактных точках скольжения прутка, обеспечивают лучшее скольжение бунтов катанки, что необходимо при использовании заготовки в виде катанки и при работе с толкателем бунта.

 Толкатель бунтов модель CSP30

 Толкатель бунтов объединен с устройством горизонтальной подачи размотчика и обеспечивает возможность подачи бунтов к позиции размотки при помощи механизированного толкателя. Толкатель состоит из двух независимых рычагов, поддерживающих штангу; один рычаг расположен у начала штанги, другой у середины штанги. При загрузке бунта штанга опирается на средний рычаг; во время использования толкателя штанга опирается на рычаг, расположенный у начала штанги. При необходимости бунт можно извлечь.

Устройство оборудовано фотоэлементом, способным обнаружить момент, когда бунт будет «смотан» с рычага. Если фотоэлемент определяет отсутствие витков в непосредственной близости от рычага, происходит автоматический запуск цикла подачи бунта для его поддержания в наиболее удобной позиции.

Толкающий узел состоит из двух независимых рычагов, которые удерживают шток; один рычаг расположен у входа в шток, а другой - в среднем положении. При загрузке катушки шток удерживается средним рычагом, а при использовании толкающего устройства шток удерживается входным рычагом.

Максимальное усилие на толкатель катушки составляет            1,250 кгс

усилие проталкивания составляет приблизительно                      3.0 т

при коэффициенте трения                                                          0.25

Двигатель                                                                                  3 кВт/400 В/50 Гц
