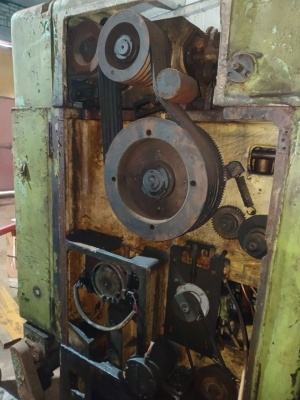

Вертикальный зубодолбежный полуавтомат 5140 Б/У - Продам в Санкт-Петербурге

Универсальный гидравлический зубодолбежный станок полуавтомат 5140 предназначен для высокопроизводительного нарезания прямых и косых зубьев цилиндрических зубчатых колес с наружным и внутренним зацеплением.

Ввиду малого перебега долбяка станок приспособлен для нарезания блоков зубчатых колес. Нарезание зубьев осуществляется круговыми модульными долбяками методом обкатки инструмента и изделия.

Технические характеристики

Основные параметры станка:

* Наибольший модуль нарезаемого колеса, мм: 8;

* Наибольший диаметр нарезаемых цилиндрических прямозубых колес: 500;

* Наибольшая ширина нарезаемого венца (длина нарезки), мм: 100;

* Наибольший угол спирального зуба, град: 35;

* Наибольшее расстояние от оси долбяка (шпинделя, штосселя) до оси стола (планшайбы), мм: 0..355;

* Расстояние от зеркала стола (планшайбы) до торца шпинделя, мм: 75..225;

* Расстояние от пола до поверхности планшайбы, мм: 855.

Суппорт. Шпиндель (штоссель) долбяка:

* Наибольшее перемещение шпинделя, мм: 150;

* Наибольший ход долбяка (шпинделя), мм: 125;

* Наибольший диаметр устанавливаемого долбяка, мм: 100;

* Пределы чисел двойных ходов долбяка в минуту: 65..450;

* Круговая подача инструмента, мм/дв.ход: 0,025..0,1;

* Радиальная подача инструмента, мм/дв.ход: 0,003..0,525;

* Число радиальных подач инструмента: 21;

* Диаметр оправки под долбяк, мм: 31,743; 44,443;

* Конец шпинделя для крепления инструмента: Морзе 5;

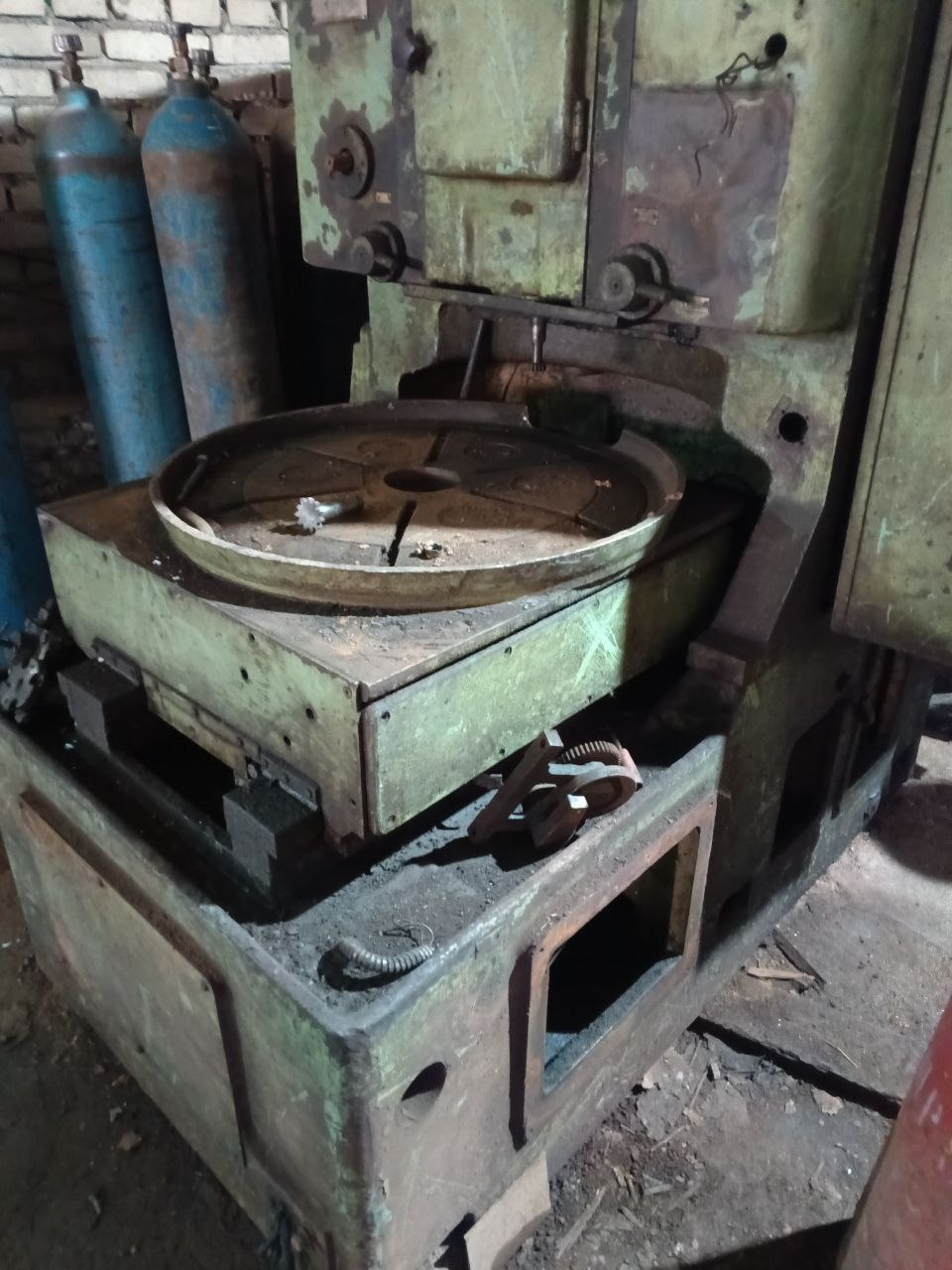

Рабочий стол (планшайба):

* Диаметр фланца рабочего стола (планшайбы), мм: 500;

* Диаметр отверстия в шпинделе рабочего стола, мм: 110А;

* Наибольший ход рабочего стола, мм: 355;

* Наибольший отход стола от режущей кромки инструмента во время холостого хода, мм: 0,45;

* Быстрое перемещение стола, м/мин: 1,5;

* Быстрое вращение стола, об/мин: 2,5;

* Цена деления лимба установки межцентрового расстояния, мм: 0,01;

* Автоматический подвод: есть;

* Автоматический останов: есть;

Привод и электрооборудование станка:

* Количество электродвигателей на станке: 4;

* Электродвигатель главного привода, кВт (об/мин): 1,1;

* Электродвигатель привода быстрого вращения стола, кВт (об/мин): 0,18;

* Электродвигатель насоса гидропривода, кВт (об/мин): 0,27;

* Электродвигатель насоса охлаждения, кВт (об/мин): 0,12;

Габаритные размеры и масса станка:

* Габаритные размеры станка (длина х ширина х высота), мм: 17250 х 1250 х 2350;

* Масса станка с электрооборудованием и охлаждением, кг: 4200.
