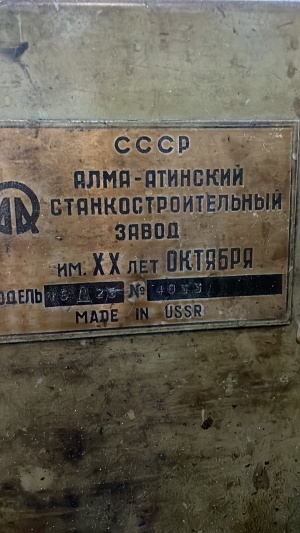

Токарно-винторезный станок 16Д25 Б/У - Продам в Великом Новгороде

Токарный станок 16Д25 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне. Класс точности станка Н по ГОСТ 8 -82Е. Шероховатость обработанной поверхности Ra 1,25 мкм.

Основные характеристики:

* Наибольший диаметр обрабатываемого изделия над станиной, мм: 500;

* Наибольший диаметр обрабатываемого изделия над суппортом, мм: 290;

* Наибольшая длина обрабатываемого изделия, мм: 1000;

* Величина инструментального конуса в шпинделе по СТ СЭВ 147-75: М80;

* Диаметр отверстия шпинделя, мм: 62;

* Высота резца, мм: 25;

* Центр в пиноли задней бабки по ГОСТ 13214 -79: Морзе5;

Наибольшее перемещение (ход):

* каретки в продольном направлении (соответственно расстоянию между центрами), мм: 1000;

* поперечного суппорта, мм: 300;

* верхнего суппорта в продольном направлении, мм: 150;

* Точность позиционирования четырехпозиционного резцедержателя, не более, мм: 0,012;

* Количество скоростей шпинделя: 27;

* Количество скоростей, переключаемых на ходу: 9;

* Количество скоростей переборов: 3;

* Величина поперечной подачи соответствует 1/2 величины продольной подачи;

* Наибольший крутящий момент на шпинделе станка, кН м: 2;

Наибольшее усилие, допускаемое механизмом подач:

* продольное на упоре, кгс: 800;

* продольное на резце, кгс: 600;

* поперечное на упоре, кгс: 600;

* поперечное на резце, кгс: 400;

Шаг нарезаемой резьбы:

* метрической, мм: 0,5...112;

* модульной, модуль: 0,5...112;

* дюймовой, число ниток на 1 дюйм: 56...0,25;

* питчевой питч: 56...0,25;

Электрооборудование:

* Переменный трехфазный ток, частота, Гц: 50;

* Напряжение, В: 380;

* Тип автомата на воде: АЕ-2043-12;

* Номинальный ток расцепителя вводного автомата, А: 35;

* Количество электродвигателей на станке: 3;

Электродвигатели:

Привода главного движения:

* тип: 4А132М4У3;

* мощность, кВт: 11;

* частота вращения, об/мин: 1500;

Быстрых ходов:

* тип: 4А71В4У3;

* мощность, кВт: 0,75;

* частота вращения, об/мин: 1500;

Электронасоса:

* тип: Х14-22М;

* мощность, кВт: 0,125

* частота вращения, об/мин: 2800;

Суммарная мощность всех электродвигателей, кВт: 11,875;

Гидрооборудование

Насос:

* тип: Г11-11А;

* производительность, л/мин.: 5 (при n= 1450 об/мин);

* рабочее давление кгс, см2: номинальное -5; максимальное - 6;

* Тонкость фильтрации масла в гидростанции, мкм: 40;

Габариты станка соответственно расстоянию между центрами, мм: 2850х1250х1605;

Масса станка, кг: 3000
