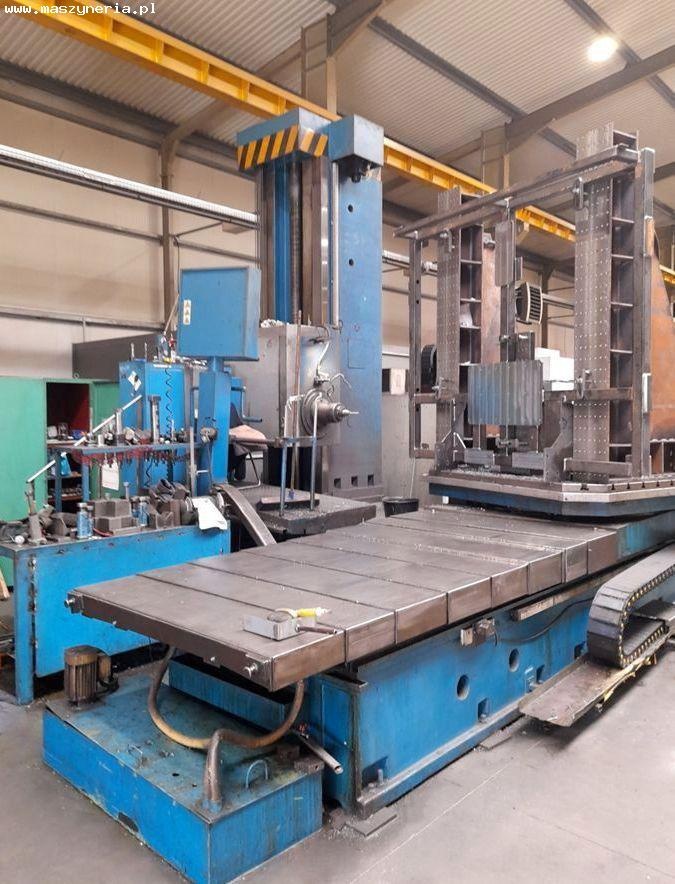

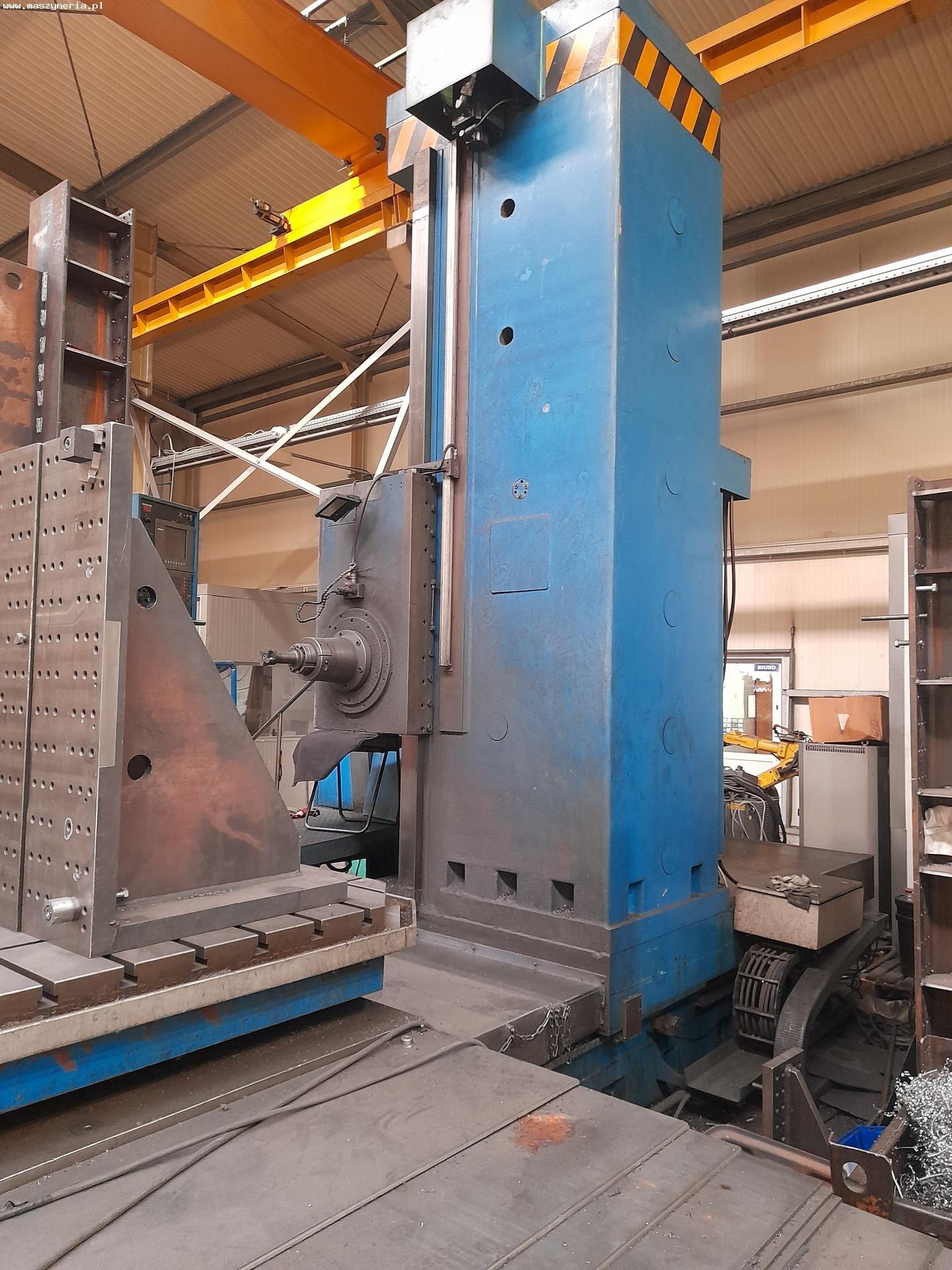

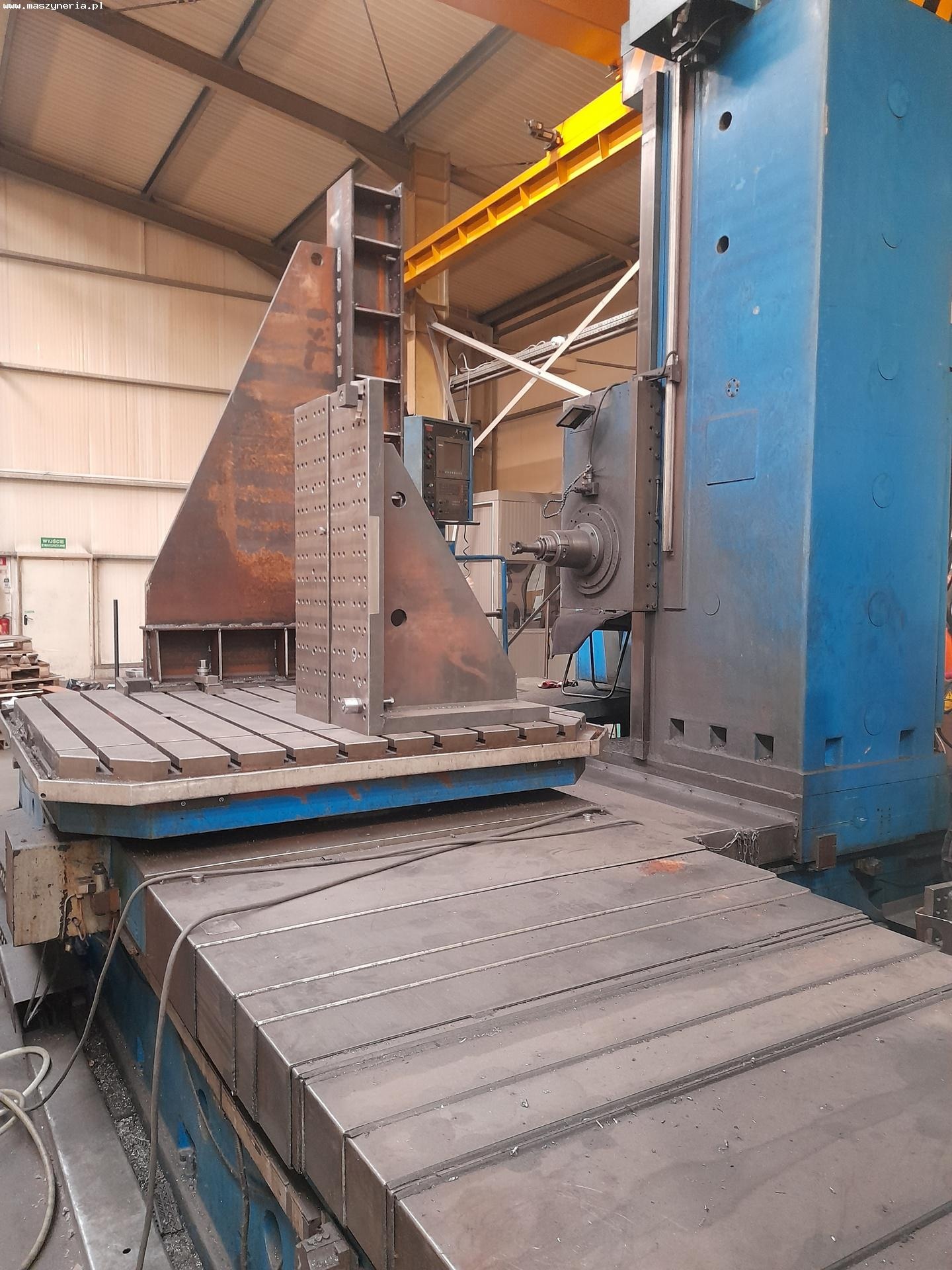

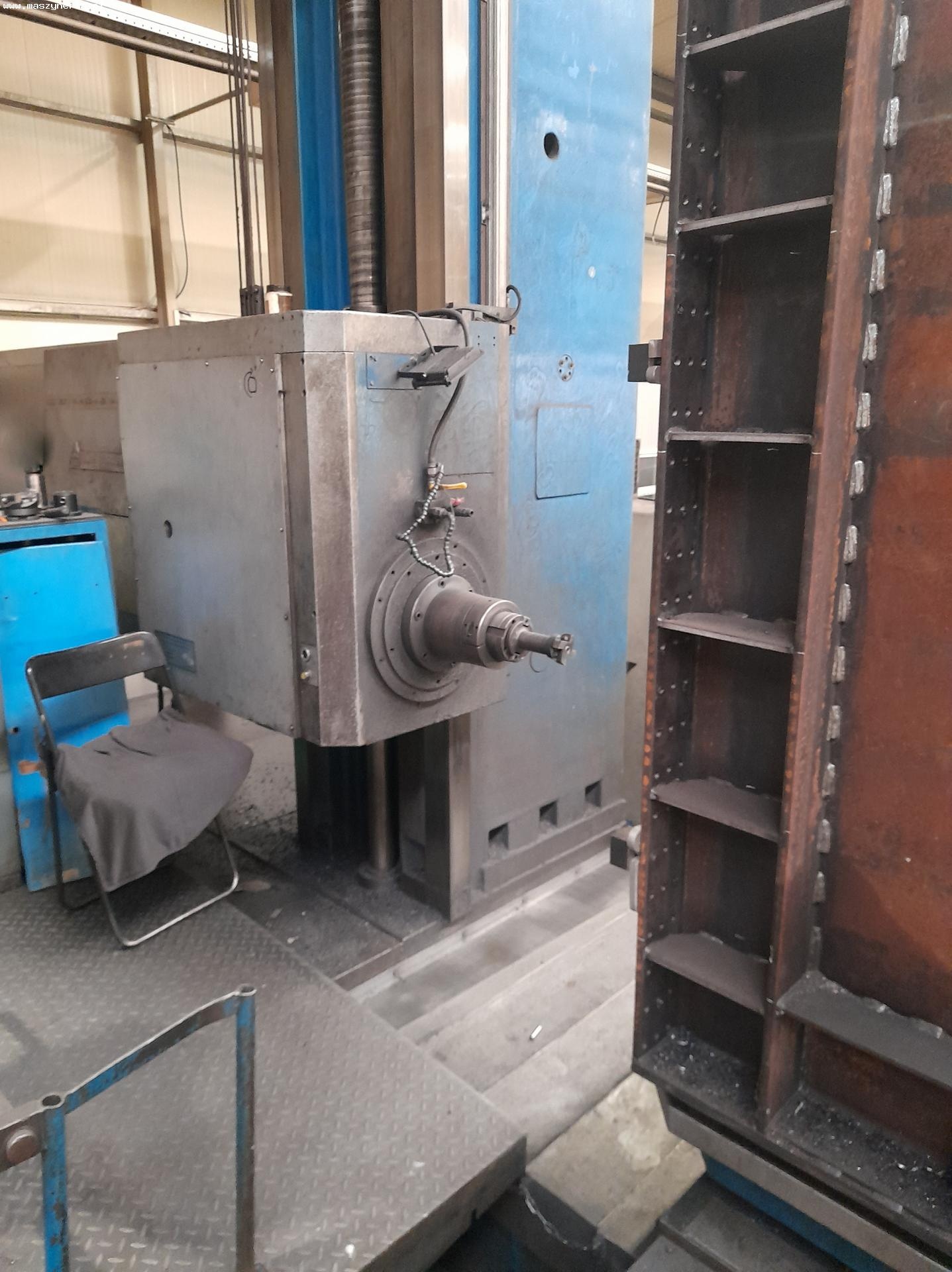

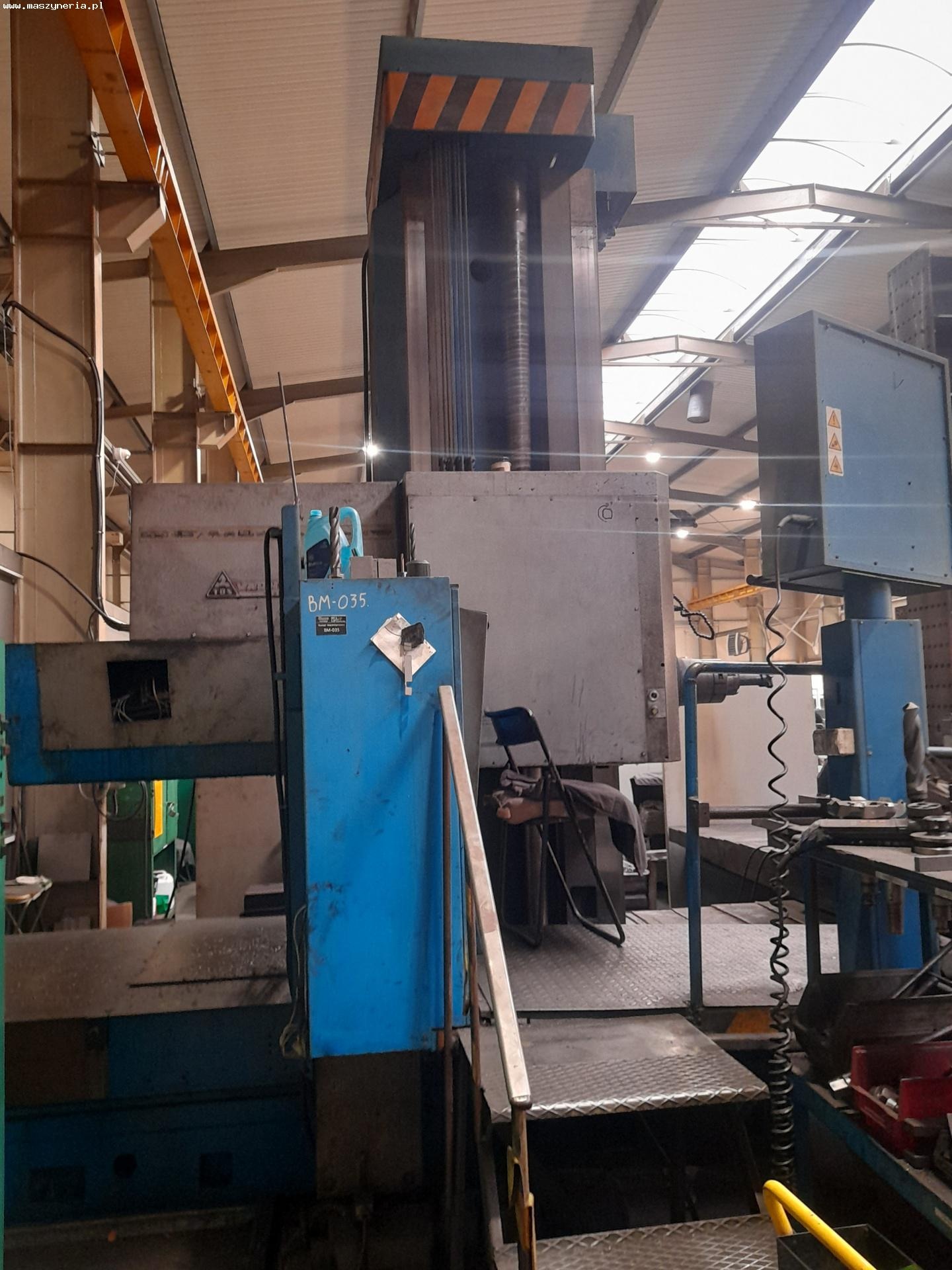

Горизонтальный расточной станок TOS VARNSDORF WHN 13.8.A Б/У - Продам в Czarne

Горизонтальный расточной станок TOS VARNSDORF WHN 13.8.A был построен в 1979 году в Чехословакии компанией TOS VARNSDORF a. s. В 2004 году станок прошел капитальный ремонт, в ходе которого первоначальное ручное управление было заменено на контроллер ЧПУ HEIDENHAIN.

Технические характеристики сверлильно-фрезерного станка TOS VARNSDORF WHN 13.8.A

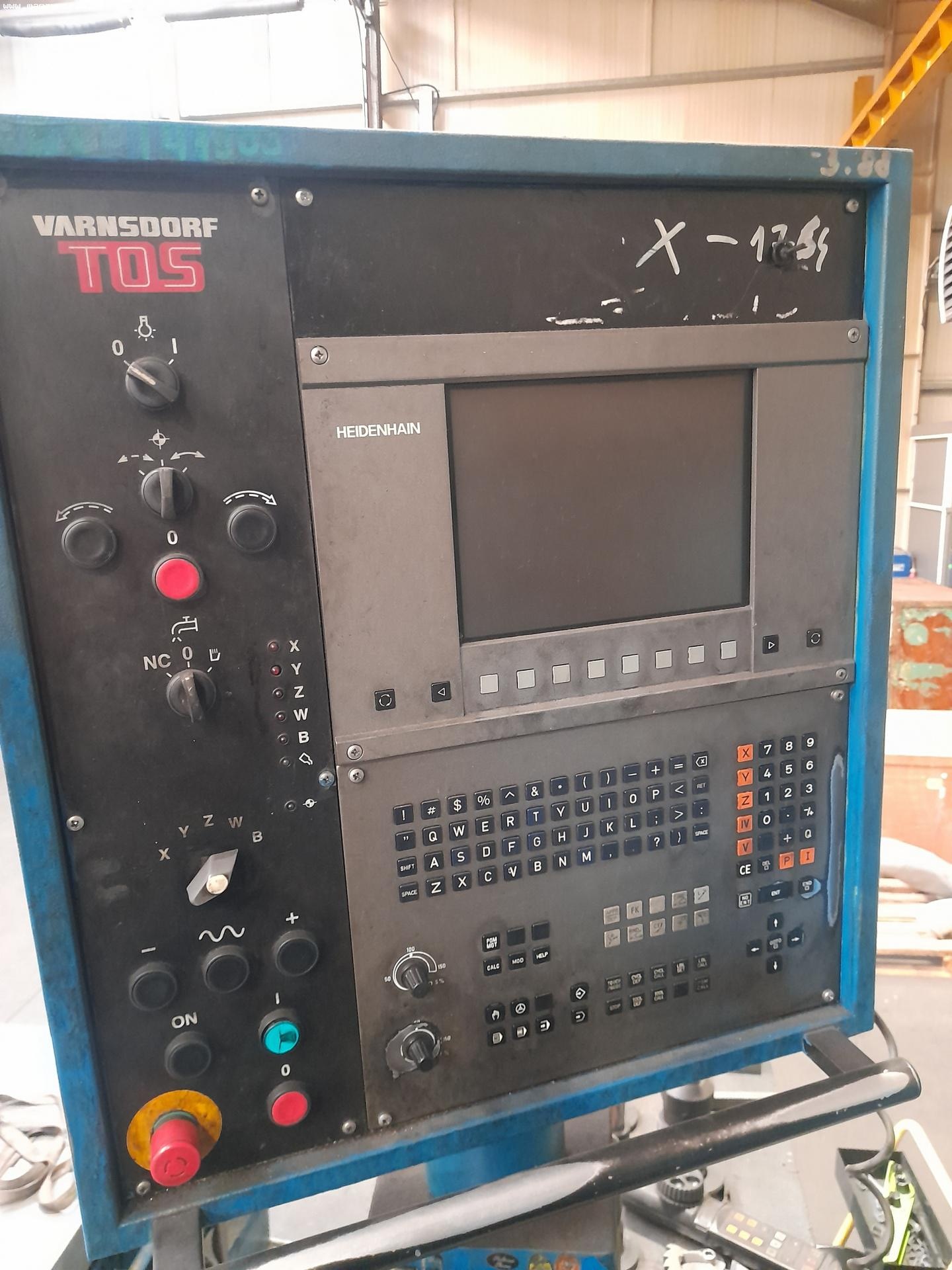

• yправление ЧПУ: HEIDENHAIN iTNC 530
• подача по оси X/Y/W: 2000/2000/1250 мм
• скорость подачи (1-я серия, все группы): 2,5-160 мм/с
• скорость подачи (2-я серия, все группы): 50-3200 мм/с
• быстрый траверс (все группы): 3200 мм/с
• скорость микроподачи (все группы): 5 мм/с
• размеры рабочего стола (Д х Ш): 1800 x 1800 мм
• максимальный вес заготовки: 12 т
• диапазон хода (метрическая резьба, количество шагов 20): 2-24 мм
• диапазон хода (резьба Whitworth, количество шагов 24): 12-1 зубчатых колес/
• максимальная скорость вращения шпинделя: 900 об/мин
• диаметр шпинделя: 130 мм
• максимальный диаметр пустого шпинделя (центрирующий конус 7:24): 180 мм
• диаметр фланца пустого шпинделя: 280 мм
• удлинитель шпинделя: 800 мм
• мощность привода шпинделя: 38 кВт
• максимальный крутящий момент шпинделя (12,5-31,5 об/мин): 10300 Нм
• ширина Т-образного паза: 22 мм
• расстояние между Т-образными пазами: 160 мм
• гидравлический блок

— объём масляного бака: 55 л
— производительность насоса: 5,2 л/мин
— рабочее давление: 5,8-6,5 МПа

• смазочный агрегат

— емкость масляного бака: 15 л
— производительность насоса: 0,5 л/мин
— рабочее давление: 0,03 МПа

• мощность привода питателей: 2х 6 кВт
• требуемая мощность: 80 кВт
• занимаемая площадь: 43 m2
• вес машины TOS VARNSDORF WHN 13.8.A: 32000 кг
