Оборудование для производства бетонных труб, диаметр до 1500 мм, длина до 2500 см. VVIHY Multicast SCC 150, Hawkeye Pedershaab, Дания - Продам в Алматы

Оборудование для производства бетонных труб, диаметр до 1500 мм, длина до 2500 см. VVIHY Multicast SCC 150,  Hawkeye Pedershaab, Дания.

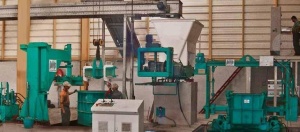

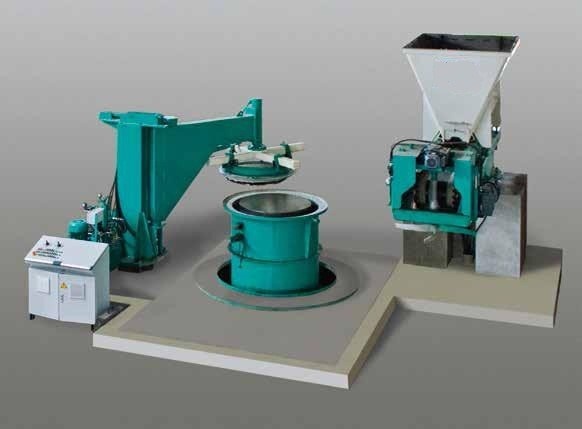

VIHY Multicast SCC 150 — это стационарная вибрационная машина для производства высококачественных бетонных труб диаметром до 1500 мм (60 дюймов)

 Машина представляет собой ручную машину, в которой бетоноподающий механизм вручную устанавливается на место и заливает бетон поверх сердечника, затем скребок вращается и проталкивает бетон в формовочное оборудование.

После заполнения и прессования они снимают форму с помощью мостового крана и устанавливают форму с поддоном и трубой, затем открывают замки поддона и снимают форму, оставляя трубу на поддоне, затем устанавливают внутреннее и внешнее установочные кольца там, где они должны находиться в течение часа, после чего их можно снять, а трубу оставляют на месте для затвердевания в течение следующих 12 часов.

 Затем берут внешнюю форму, поместят ее на новый поддон и заблокируют замки поддона, затем поместят внешнюю форму и поддон в машину, и процесс начнется заново.

Все оборудование для форм было указано для труб с раструбом и втулкой, и от Диаметра 600 мм до диаметра 1200 мм включено специальные установочные кольца, которые будут использоваться как для футеровки GRP, так и для обычных труб. Они сконструированы для поддержки дальше в трубу для поддержки перехода от футеровки GRP к бетону. Также указаны два специальных защитных щитка, один для использования при производстве с футеровкой GRP, а другой для использования при производстве без футеровки.

По техническому заданию Покупателя может быть вариант оборудования с полной автоматизацией и другими размерами изделий.

Стандартные характеристики машины

VIHY Multicast SCC 150 поставляется в стандартной комплектации со следующей конфигурацией:

• Бетонный бункер объемом 2900 литров.
• Электрический бетонопитатель со скребком для прямого заполнения труб всех диаметров. Оснащен ручкой для ручного поворота внутрь/наружу.
• Электроприводная, синхронизированная система вибрации сердцевины VIHY с подшипниками с масляной смазкой и с ручным регулированием частоты скоростей вибратора.
• Механическая подъемная система для размещения изделий различной длины.
• Гидравлическое прессовочное/качательное устройство для формирования патрубков с механическим управлением длиной трубы. Оснащен ручкой для ручного поворота внутрь/наружу.
• Гидравлический блок питания для привода прессовочного/качательного устройства.
• Ручное управление с соответствующими ручками, размещенными на питателе и прессующее/качающее устройство.
• Крышки ямы, включая лестницу в яму для легкого и безопасного доступа к машине и форме.
• Совместимость формы со всеми машинами Multicast SCC.

Основные характеристики машины

• Вертикальный процесс литья
• Подача бетона лентой
• Уплотнение синхронизированной вибрацией сердечника
• Гидравлическое прессование и колебание профиля втулки
• Ручное управление
• Распалубка мостовым краном
• Транспортировка продукции мостовым краном

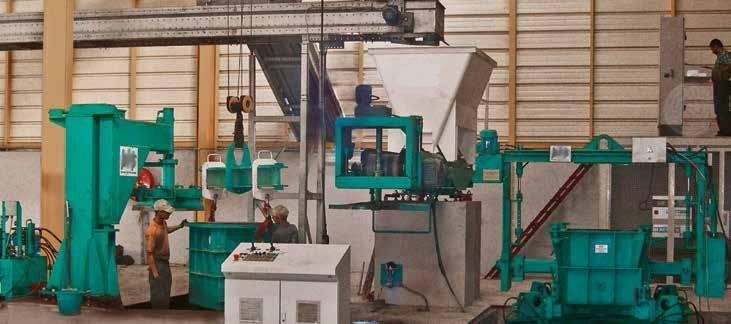

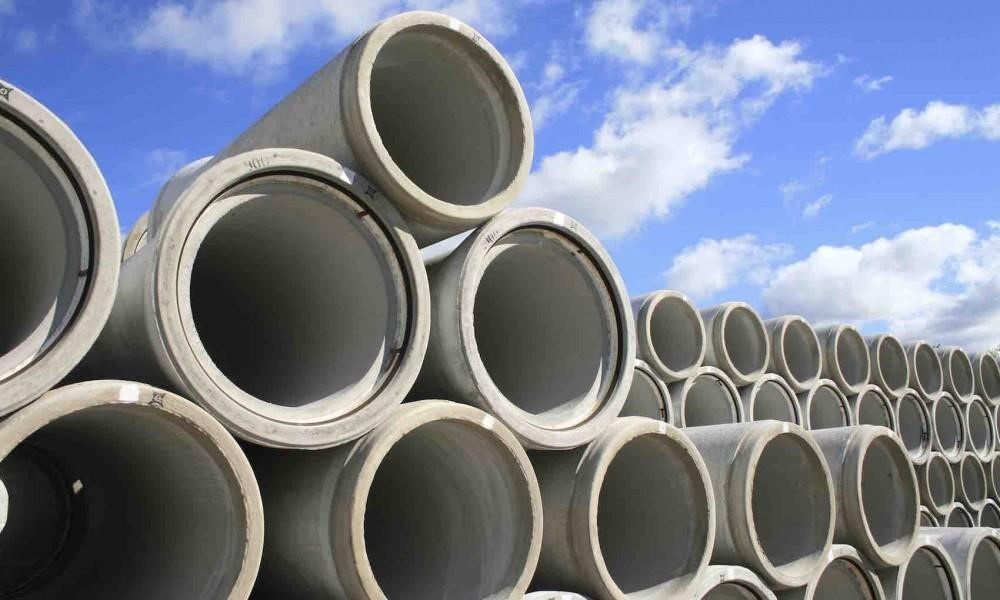

Бетонные изделия

• Армированные/неармированные трубы
• Трубы для домкратов
• Футерованные трубы
• Стояки колодцев

Возможные конструкции соединений (типичные)

• Соединения с одинарным смещением резиновых колец
• Соединения с прокатными кольцами
• Интегрированные соединения с резиновыми кольцами
• Стальные муфтовые соединения для труб для домкратов
• Притворные соединения
• Гладкостенные соединения

Размеры продукции - Диаметр

• Диаметр труб от 300 мм до 1500 мм (от 12” до 60”) и до 2000 мм (78”) для колодцев

Длина продукции

• От 0,5 м до 2,5 м (от 2’ до 8’).

Модель машины для производства

Доступны изделия длиной до 3,0 м (10 футов)

Индикативная производственная мощность (единиц/час) 4-12 шт.

Производственные показатели для труб диаметром 300-900 мм (12”-36”) основаны на неармированных изделиях.

VIHY MULTICAST SCC 150

Производственная система с большой гибкостью для производства, например, армированных и неармированных бетонных труб, круглых и некруглых труб с раструбом или без него, с предварительной подложкой или без нее, люков и конусов. Кроме того, с помощью системы можно изготавливать коробчатые водопропускные трубы и трубы, облицованные изнутри Стеклопластиковой облицовкой.

Система поставляется как стационарная производственная единица с литьем Под уровнем пола.

Трубы обычно расформовываются и транспортируются с помощью мостового крана. Прессовочное/качающее устройство устанавливается на поворотном рычаге. Для производства труб требуется только 1 оператор.

Диапазон производства

Внутренний диаметр трубы: ø300-1500 мм

Макс. наружный диаметр трубы: ø2360 мм

Макс. наружный диаметр раструба: ø2420 мм

Эффективная длина: от 500 до 3000 мм

Индикативная производственная мощность (единиц/час)  4-12 шт.

Производственные показатели для труб диаметром 300-900 мм (12”-36”) основаны на неармированных изделиях.

Особенности производства:

Смена с одного диаметра на другой может происходить примерно за 30-45 минут при условии, что длина трубы остается неизменной.

Смена формы на другую длину трубы может происходить примерно за 60 минут.

Это позволяет производить несколько размеров/типов труб в день, и таким образом можно значительно сократить количество поддонов.

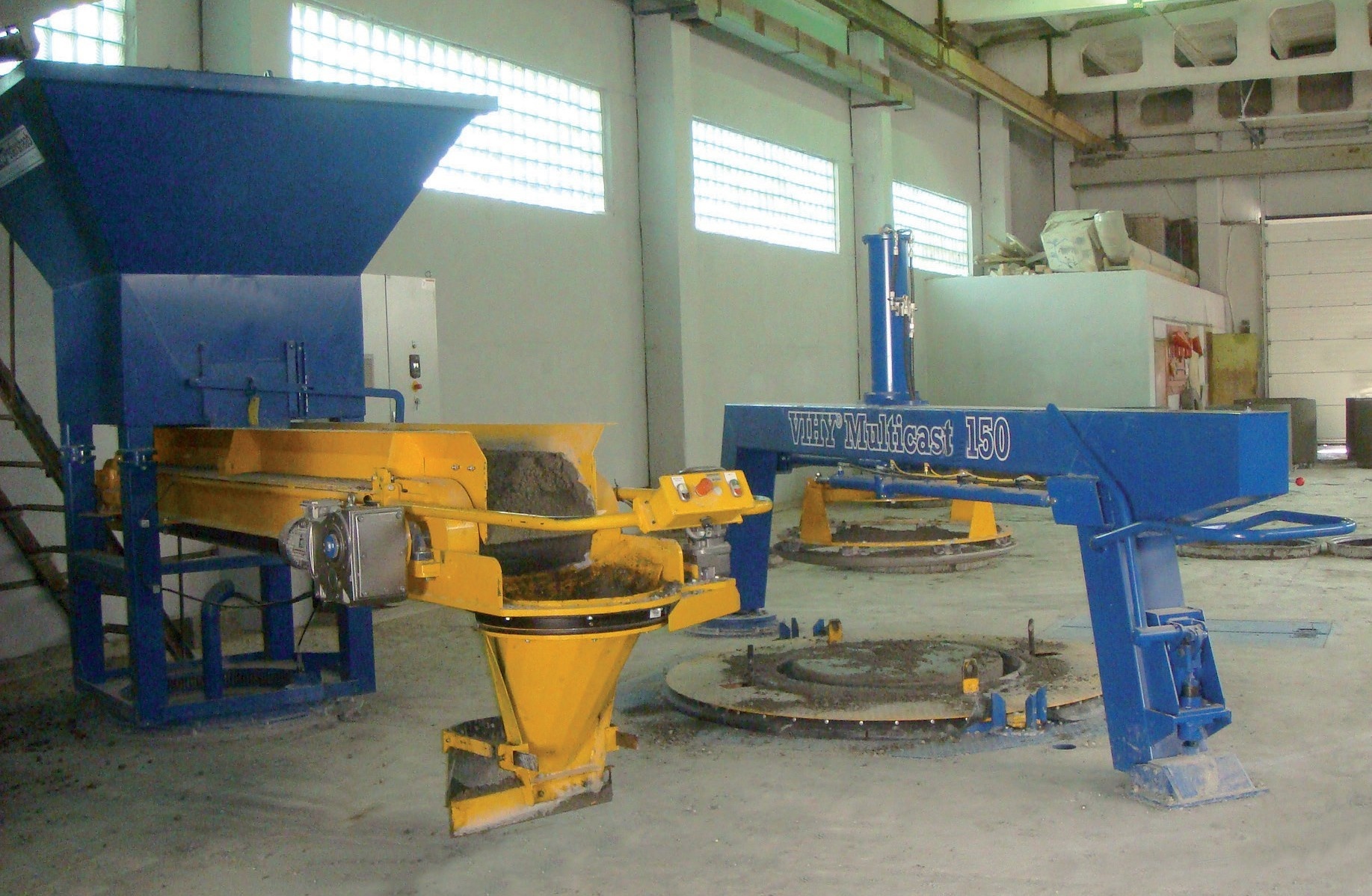

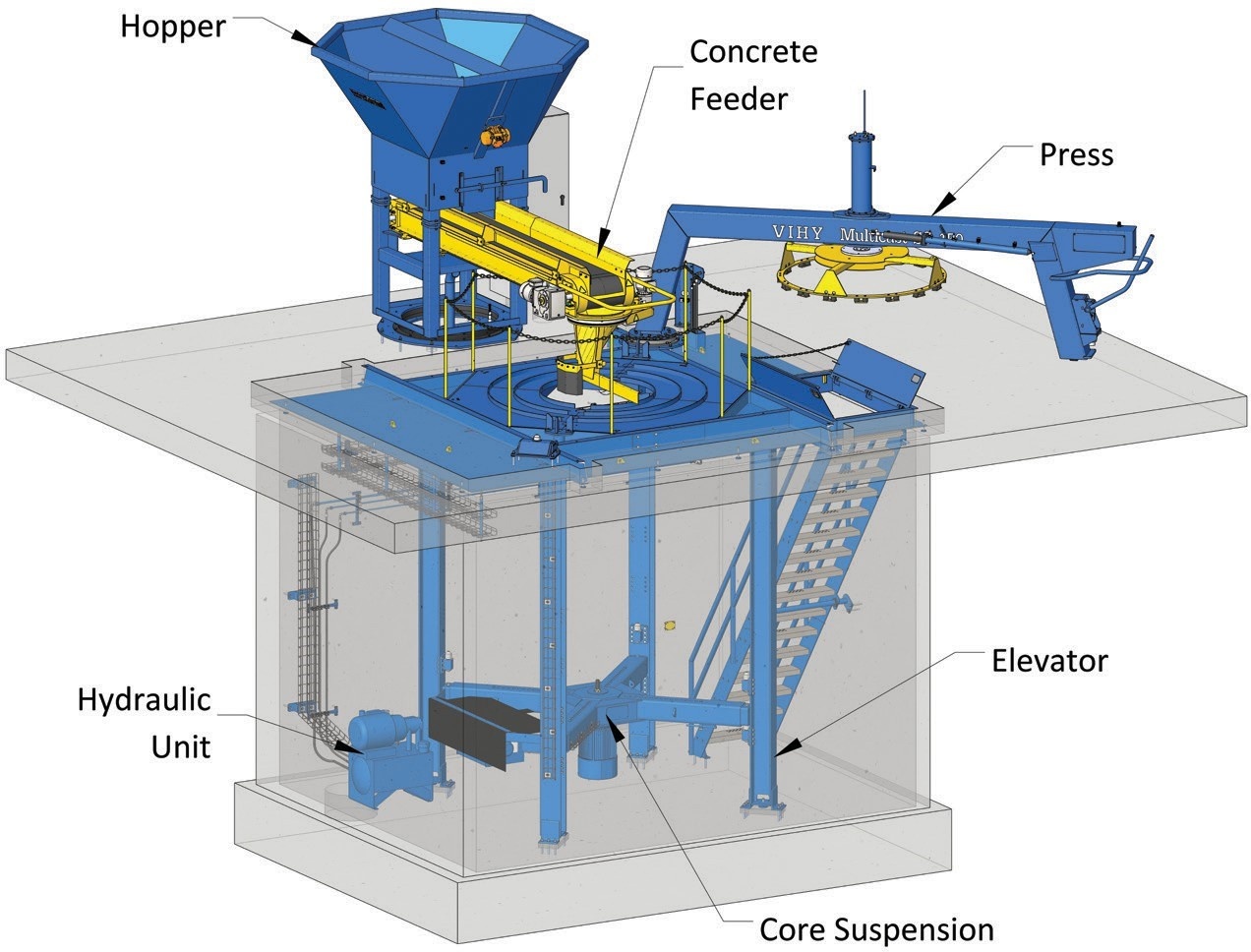

VIHY MULTICAST SCC 150 состоит из следующих компонентов:

Устройство прессования/качания

Гидравлическое устройство прессования/качания для 1 литейной станции для формирования патрубков с механическим управлением длиной трубы и ручным замком. Оснащено ручкой для ручного поворота внутрь/наружу, без гидравлического силового агрегата.

Подвеска сердечника

Состоит из подвески сердечника с шестерней вибратора, запорного устройства для быстрой смены формы, системы смазки для вибратора 2V30S40 и электродвигателя мощностью 22 кВт для работы вибратора.

Подъемная система для макс. длины трубы 2,5 м

для 1 литейной станции для вертикального перемещения литейной станции с помощью 4 колонн. Система позволяет адаптировать литейную станцию к различным длинам сердечников.

Вибратор керновый с масляной смазкой Тип 2V30S x 250

Вкл. установочные инструменты,

Макс. длина трубы 2,5 м.

Бетонный питатель

2900-литровый поворотный бетонный силос/бункер с вибратором и регулируемым передним затвором для легкой регулировки уровня бетона на ленте питателя.

Лента питателя оснащена боковыми юбками, которые предотвращают просыпание, и приводится в действие электрическим мотор-редуктором.

Носовая часть ленточного питателя имеет вращающуюся загрузочную воронку со сменными прямоугольными стальными пластинчатыми скребками с длиной, подходящей для ассортимента продукции DN300-1500.

Вращающаяся загрузочная воронка приводится в действие электрическим мотор-редуктором.

Рукоятка питателя оснащена удобно расположенным аварийным выключателем и элементами управления.

Дополнительные принадлежности для бетонопитателя

Дополнительная высота на бетонопитателе и специальное оборудование для облицовки стеклопластиком

Крышка ямы для одной станции

Крышка ямы, крепежные рамы, лестница в яму и необходимые ручные инструменты для машины.

Воздушный охладитель

для системы смазки вибратора маслом, V30S.

Для зон с температурой воздуха выше 40° C.

Для 1 литейной станции.

Гидравлический силовой агрегат

Для одной станции, для привода прессовочного/качающего устройства, включая трубы и шланги в яме.

Управляющее оборудование

Ручное управление с соответствующими ручками, размещенными на питателе и прессовочном/качающем устройстве, включая шкаф управления с предохранителями, реле двигателя и преобразователем частоты для привода вибратора.

Подъемная траверса для форм, M60/ М125, Грузоподъемность: 15 тонн

Оборудование безопасности для 1 литейной станции

Для выполнения стандартов ЕС, состоящее из защитного ограждения и предупреждающего знака, подтверждающего, что рабочая зона машины доступна только для оператора.

Оборудование для форм

Для производства круглых бетонных труб с раструбом и гибким соединением.

Со встроенным уплотнением.

Каждый комплект оборудования для форм состоит из:

1 Внешняя форма с ручными фиксаторами поддонов Д=2000

1 Внешняя форма с ручными фиксаторами поддонов Д=2400

1 Устройство верхней пластины

1 Устройство сердечника Д=2500

1 Крышка пресса

1 Профильное кольцо, т. 1431, встроенное уплотнение

1 Вибрационное кольцо

2 Рама для вибрационного кольца

Гарантия 12 месяцев.

Компания проводит монтаж , пуско-наладку и обучение персонала.
