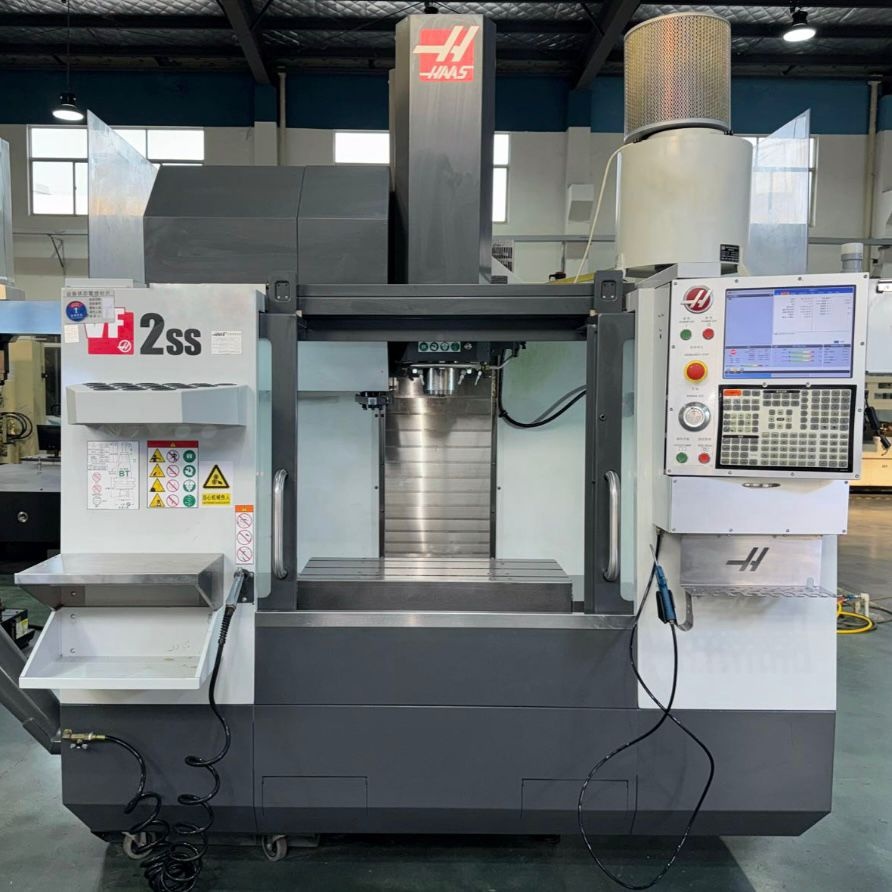

Фрезерный обрабатывающий центр Haas VF-2ss Б/У - Продам в Екатеринбурге

В продаже настоящий фрезерный американец! Отработал почти 4 500 часов. Практически новый. Состояние отличное.

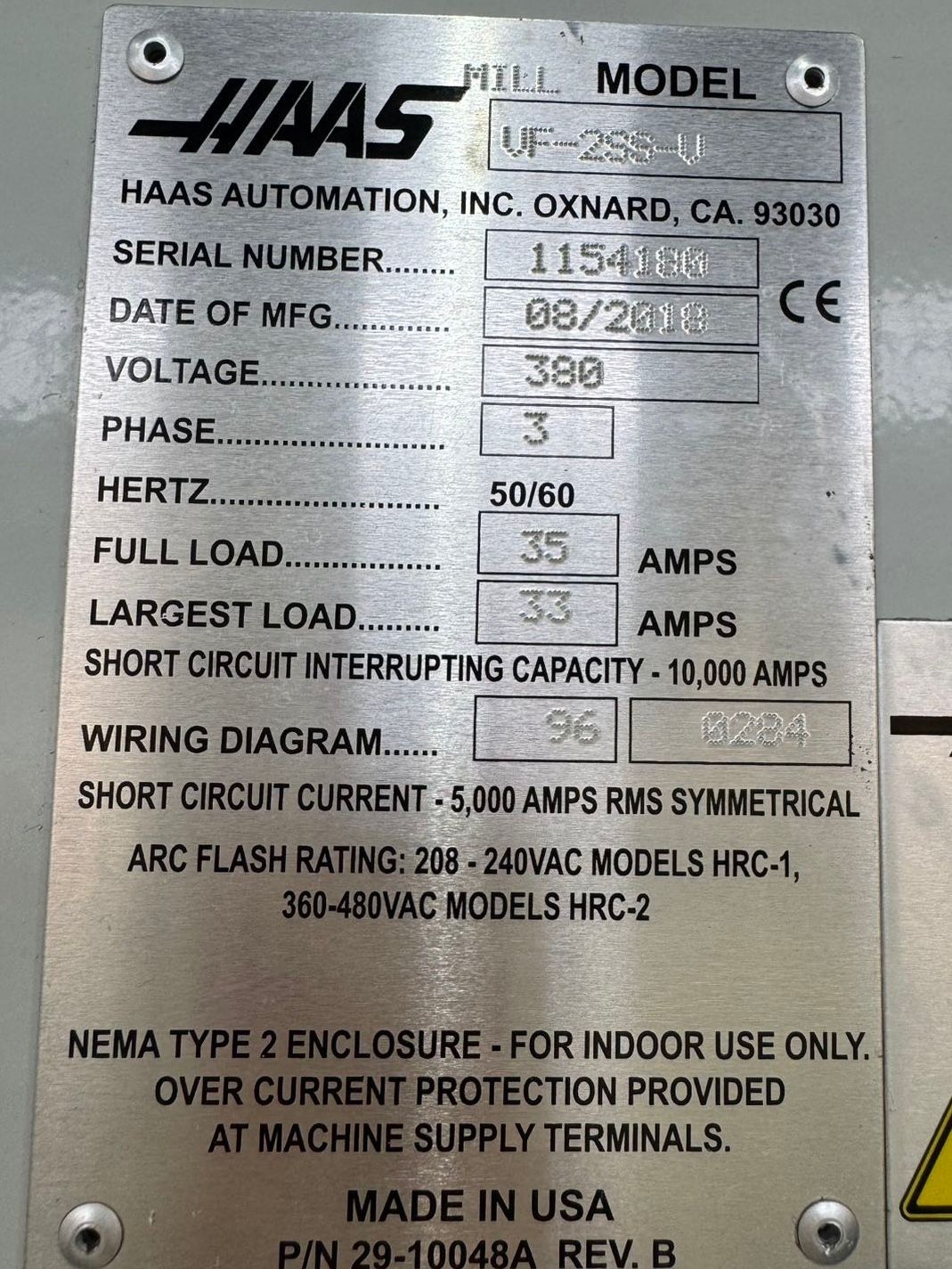

Серийный номер с шильдика пробивается. Сделан в Окснарде, округ Вентура, штат Калифорния.

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

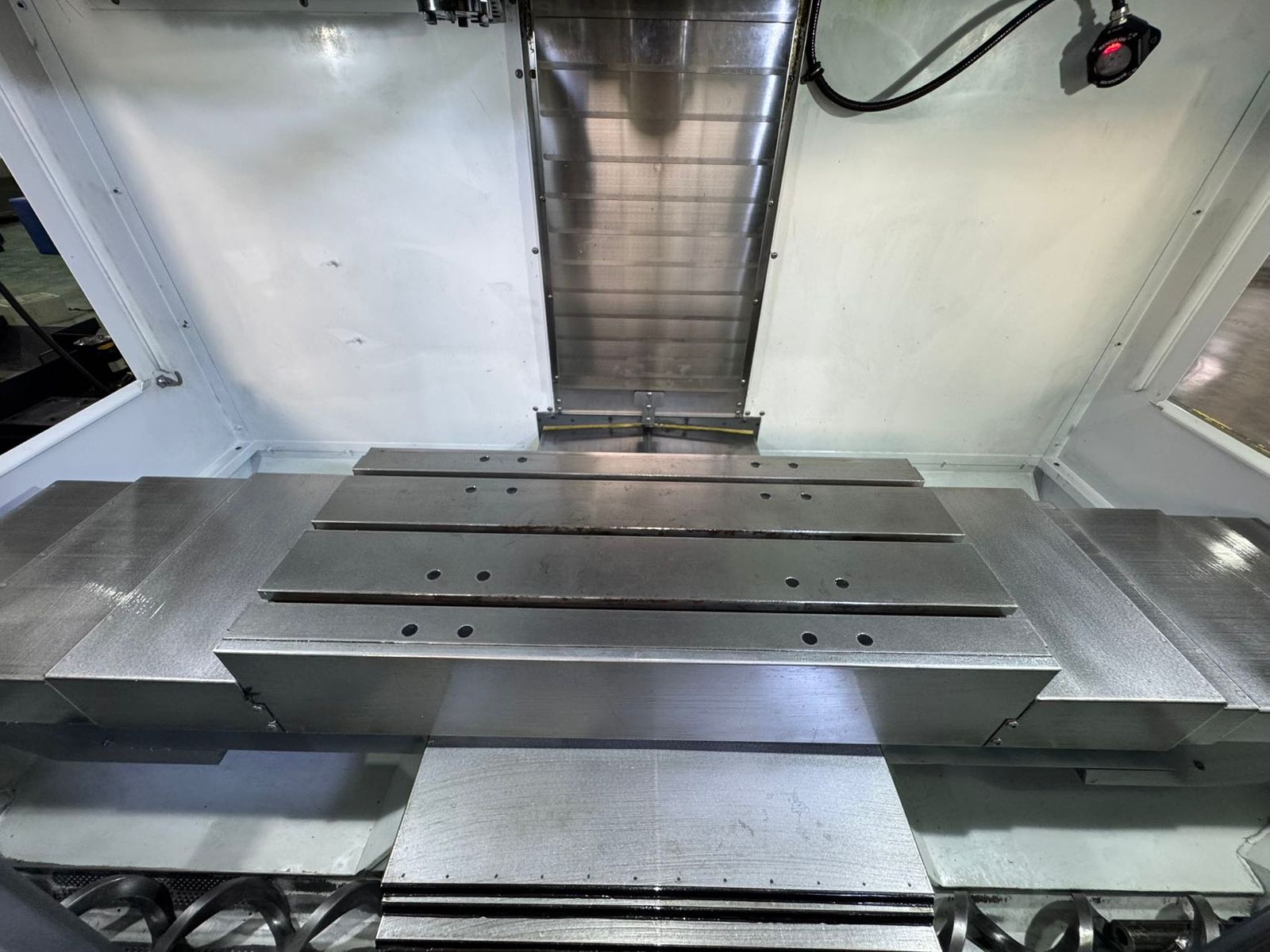

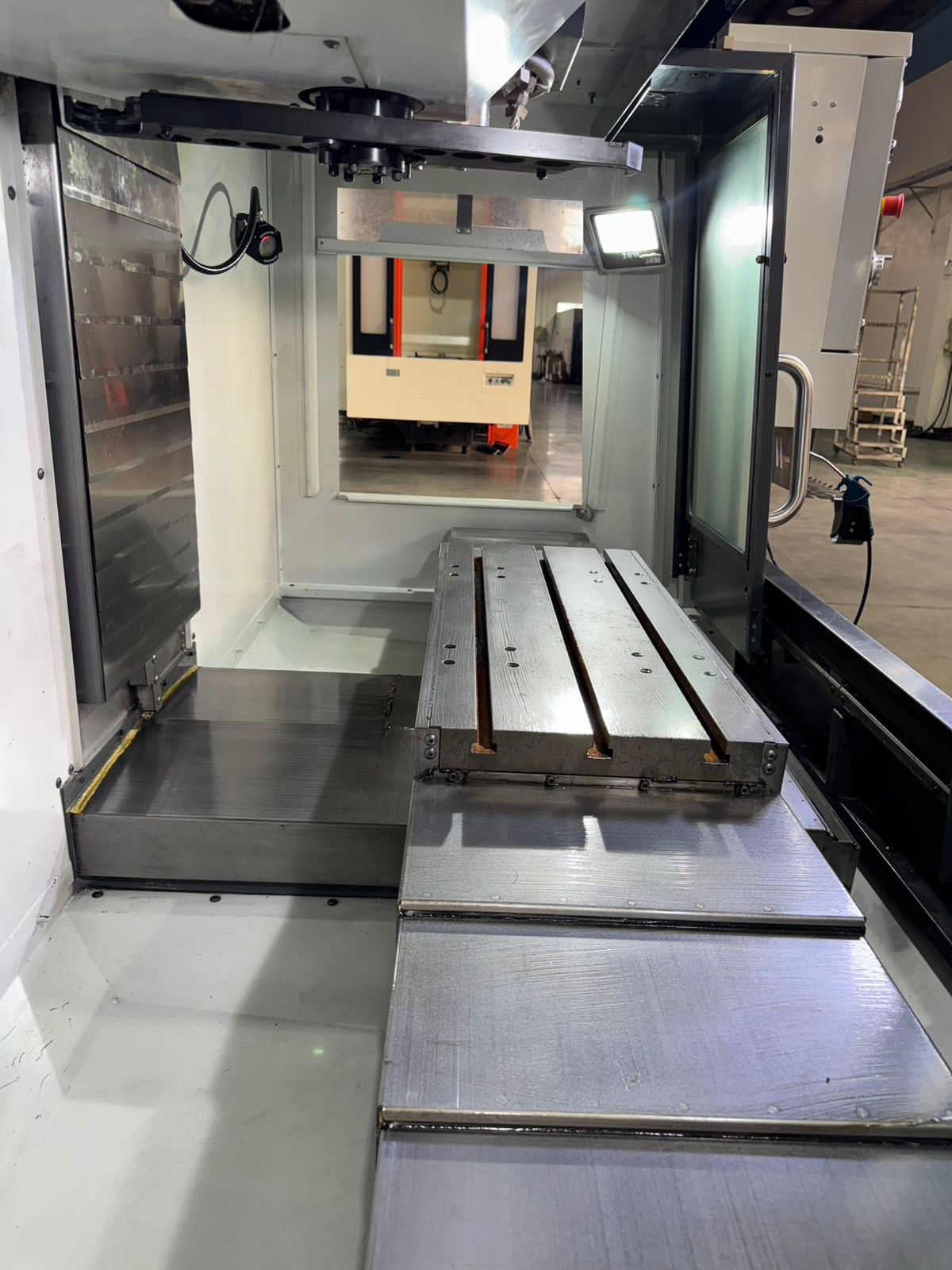

Размеры рабочей поверхности стола, мм
длина - 914
ширина - 356
Количество Т-образных пазов, шт - 3
Ширина Т-образных пазов, мм - 15,9...16,0
Расстояние между соседними Т-образными пазами, мм - 125 Максимально допустимая нагрузка на стол, кг - 680
Расстояние между колоннами/макс. высота заготовки
Ширина открывания рабочей двери, мм - 902

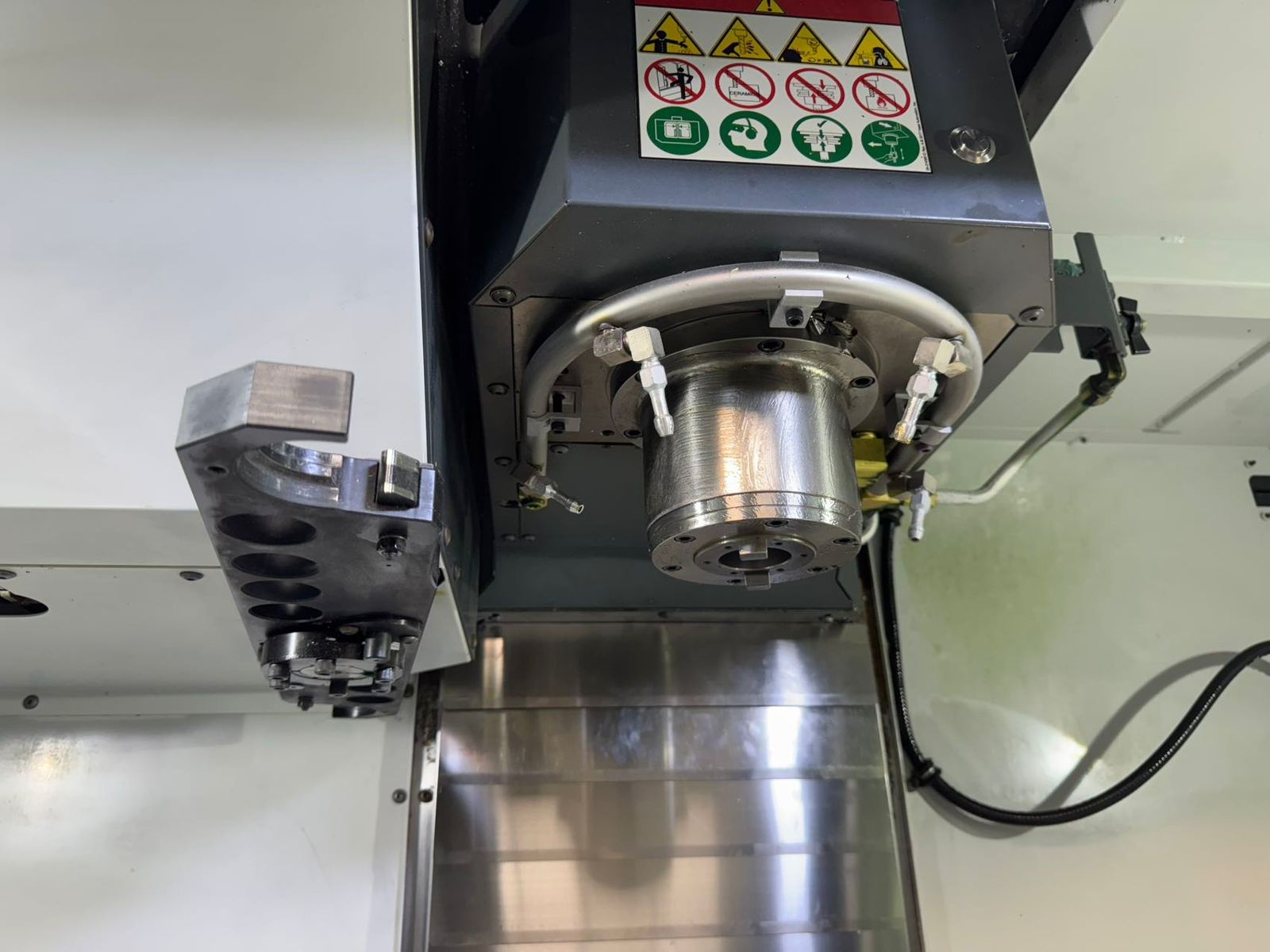

ПАРАМЕТРЫ ШПИНДЕЛЯ
Исполнение конуса шпинделя - ISO40
Максимальная частота вращения шпинделя, об/мин - 12000
Мощность шпинделя (пост/макс), кВт - 22,4
Крутящий момент (пост/макс), Нм - 122
Мощность шпинделя, кВт
Крутящий момент, Нм
Способ передачи крутящего момента - прямой привод
Смазка подшипников шпинделя - воздушно-масляная
Охлаждение шпинделя - водяное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
Величина рабочих перемещений по осям, мм
по оси X - 762
по оси Y - 406
по оси Z - 508
Расстояния от поверхности рабочего стола до торца шпинделя, мм
в крайнем нижнем положении шпиндельной группы - 102
в крайнем верхнем положении шпиндельной группы - 610 Максимальная величина рабочих подач, м/мин - 21,2
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 35,6 Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3
Максимальные допустимые усилия по осям, кН
по оси X - 8,87
по оси Y - 8,87
по оси Z - 13,73

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок – ВТ40
Количество инструментальных позиций в магазине - 30
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 63,5

Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 127
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 5,4

Время смены инструмента, сек

от инструмента к инструменту - 1,8
от стружки к стружке - 2,4
ПАРАМЕТРЫ ТОЧНОСТИ
Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050

Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025 Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - HAAS
Количество управляемых осей - 3
Тип монитора для отображения информации - LCD 15"
Скорость обработки программ, блоков/сек - до 1000
Тип интерфейса для подключения съемных носителей памяти - USB Интерфейсы для подключения - RJ45/RS232C
Объем памяти для хранения программ - 1
Минимальная дискретность задаваемых значений, мм - 0,001 ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ

до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа контурное управление AICC II c предпросмотр 200 кадров контурное управление AICC II c предпросмотр 400 кадров плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту

абсолютное программирование и в приращениях вызов подпрограммы (до 10 вложений) масштабирование
поворот системы координат

интерфейс iHMI

многофункциональная среда для создания управляющих программ Manual Guide I

Data Server с расширением памяти до 2ГБ контроль срока службы инструмента метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение Серводвигатели перемещений по осям
Стальные закаленные подшипниковые блоки направляющих ШВП с двойным креплением и предварительно натянутой гайкой Система автоматической смазки направляющих и ШВП
Система компенсации тепловых расширений ШВП
Откатная конструкция бака для СОЖ
Сопла подачи СОЖ расположены вокруг шпинделя

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ
Датчик уровня СОЖ
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Обдув окна станка пневмопистолетом во время работы
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение

М-кодом
Автоматическая система смазки направляющих и ШВП
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
WiFi для беспроводного подключения станка в сеть
Система удаленного мониторинга HaasConnect
Быстрая передача файлов в станок по WiFi HaasDrop
Экспортная упаковка
Трансформатор
Соответствие нормам безопасности СЕ
Кнопочный выключатель для блокировки памяти для пульта управления

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 400В, 50 Гц
Потребляемая электрическая мощность, кВА - 28 Сжатый воздух и СОЖ
рабочее давление сжатого воздуха, бар - 6,9 рабочий расход, л/мин - 113
объем бака СОЖ, л - 208
Габаритные размеры станка, мм
длина - 3099
ширина - 2972
высота - 2997
Масса ориентировочная, кг – 3540
