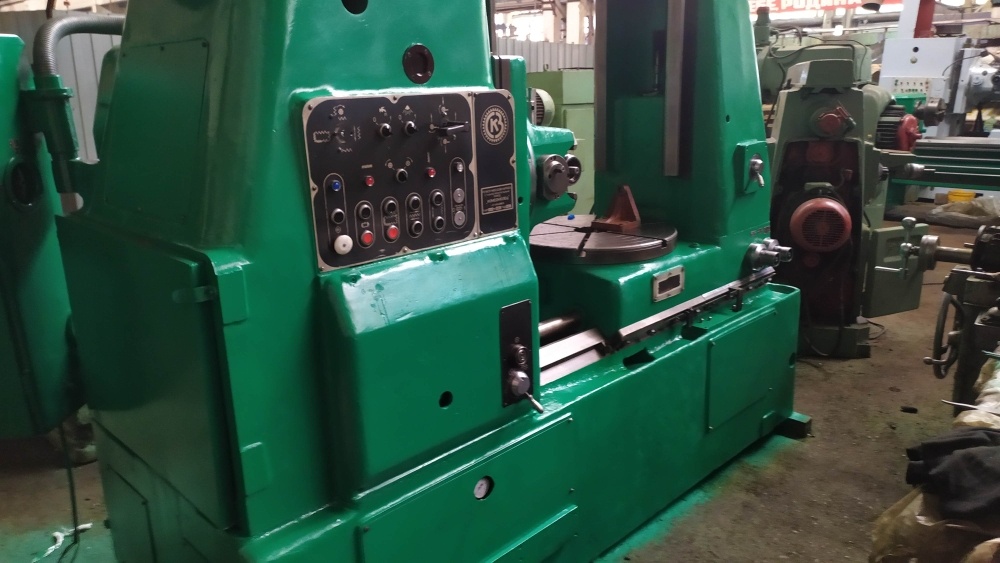

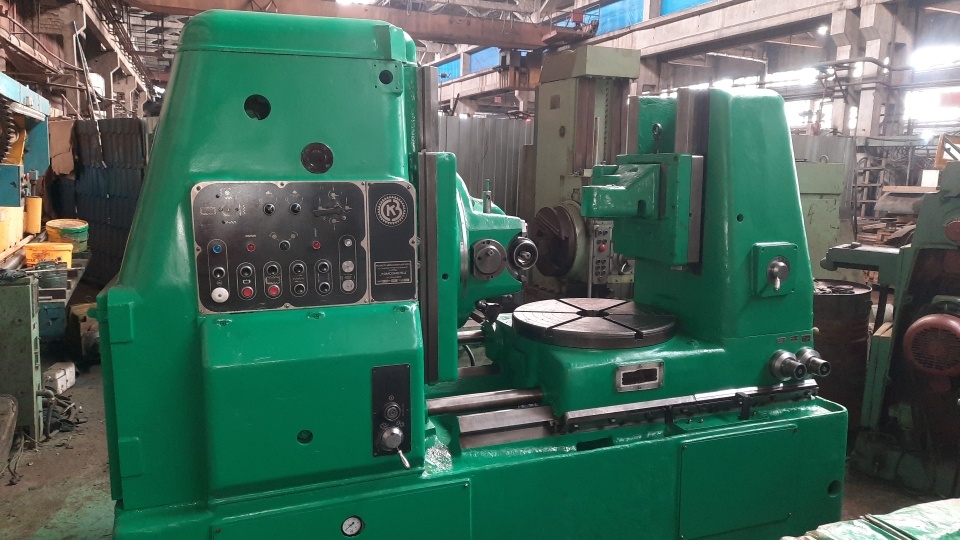

Зубофрезерный станок модели 5К32А

Универсальный зубофрезерный станок предназначен для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки. Станок работает по замкнутому полуавтоматическому циклу и по циклу наладки. Станок имеет неподвижный стол и подвижную стойку. На базе станка могут изготавливаться спецстанки, позволяющие обрабатывать колеса с бочкообразной или конусной формой зубьев. Обработка осуществляется копированием по шаблону.

Максимальный диаметр нарезаемых колес, мм:

без контрподдержки    800

с контрподдержкой      800

Максимальный модуль нарезаемых зубьев, мм           10

Минимальное число нарезаемых зубьев          8

Диаметр стола, мм       630

Максимальный угол наклона зубьев нарезаемых колес, град               +/-45

Расстояние между осями стола и фрезы, мм   80-500

Расстояние от плоскости стола до оси фрезы, мм        195-595

Максимальные размеры установленной червячной фрезы, мм:

длина   200

диаметр 200

Максимальное вертикальное перемещение суппорта, мм      400

Конус отверстия фрезерного суппорта (Морзе)             5

Максимальное осевое перемещение фрезы, мм          100

Частота вращения фрезерного шпинделя, об/мин      40-405

Подача, мм/мин:

вертикальная   0,75-7,5

радиальная       0,22-2,25

Габаритные размеры станка, мм:

длина   2897

ширина 1810

высота 2250

Масса станка, кг             7200кг
