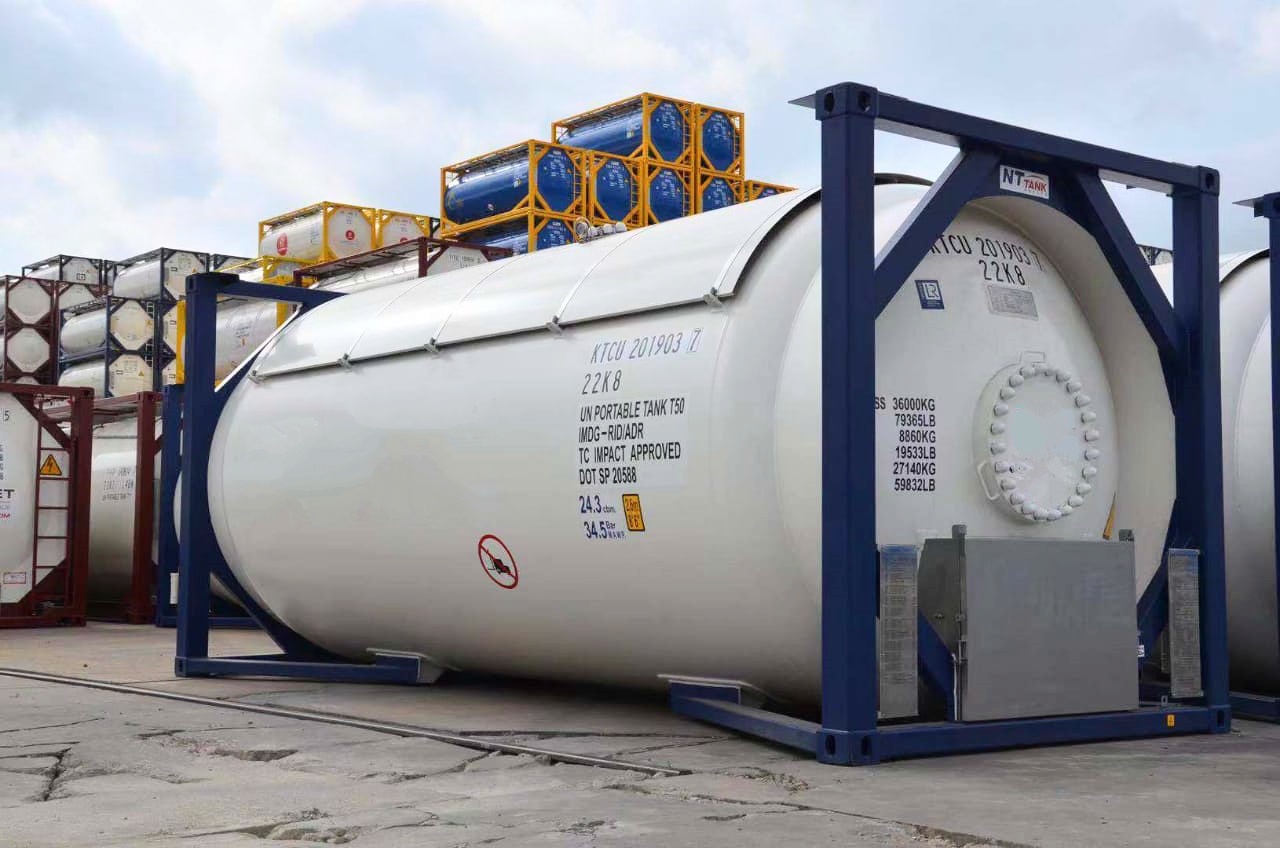

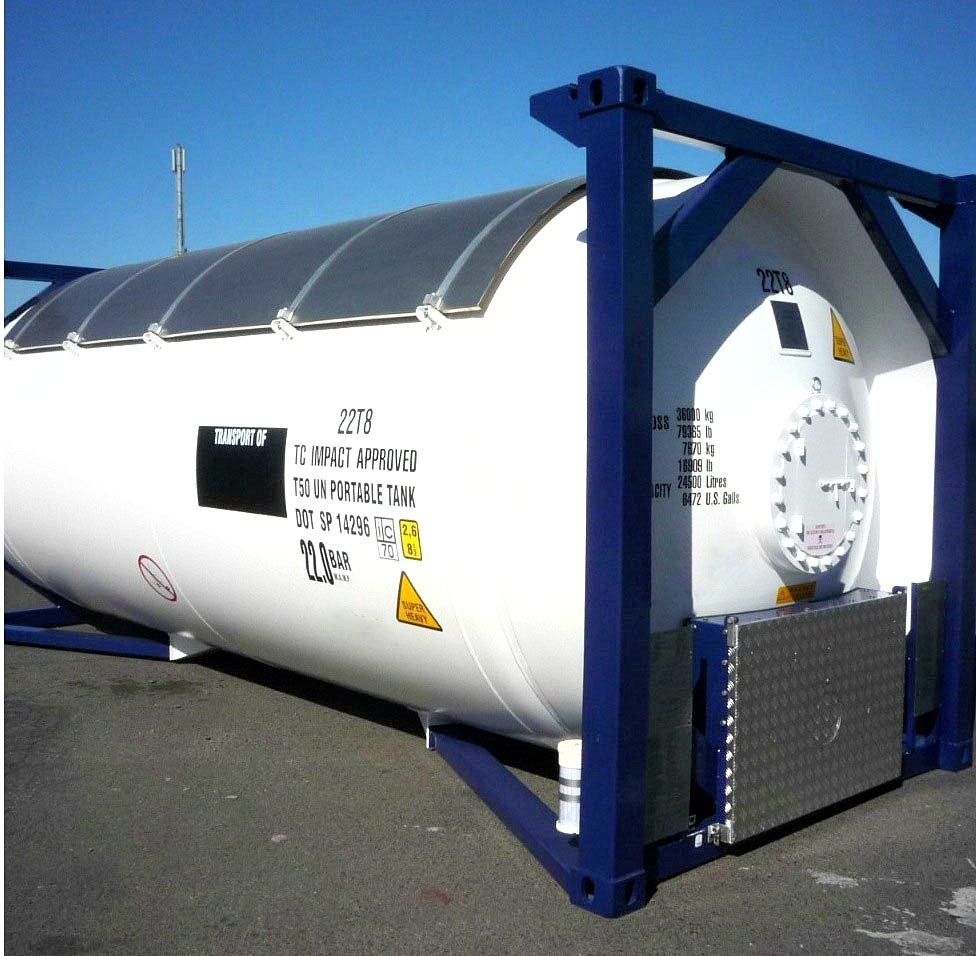

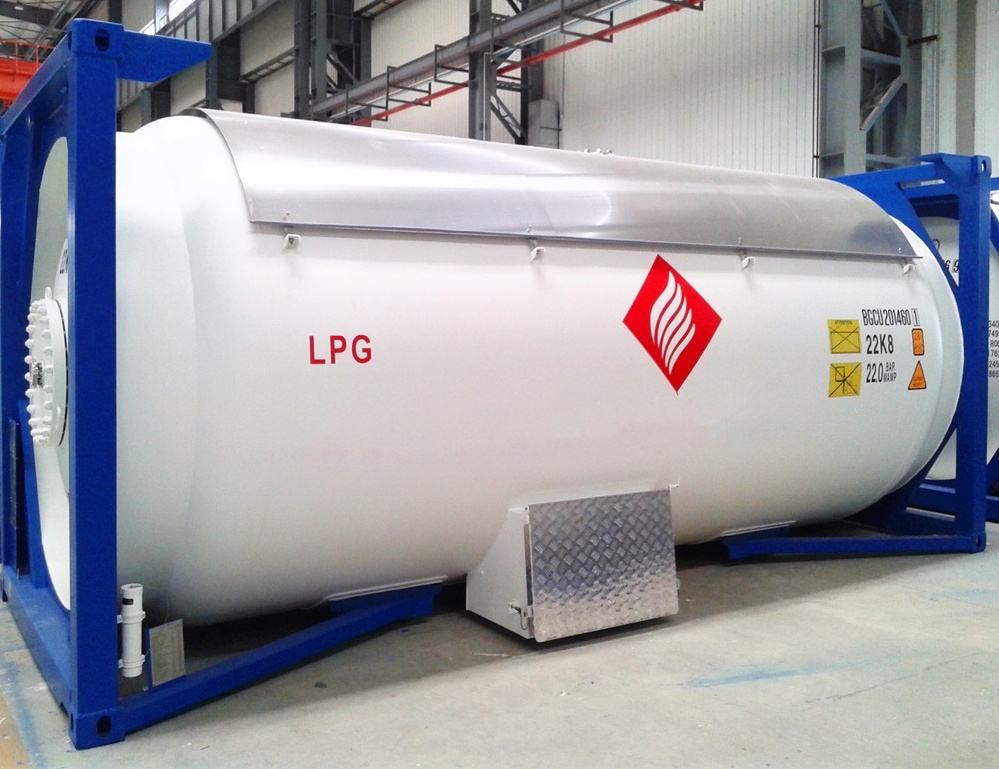

Танк-контейнер объём 24,5м3 тип Т50, для перевозки сжиженных углеводородных газов - Продам в Благовещенске (Амурская обл.)

Технические характеристики:

Тип контейнера

Контейнер-цистерна (КЦ) модели Т50 балочной конструкции  с 3-мя съемными противоударными перегородками

Форма цистерны

цилиндрическая

Материал рамы

Сталь конструкционная GВ/Т 1591-Q345D

Материал колбы

Углеродистая сталь  SA-612M N

Материал солнцезащитного экрана

из алюминиевого сплава, перекрытие – 1/2 - 1/3 площади сверху

Размеры контейнера (ДхШхВ), (мм)

6058/2438/2591

Толщина стенки цилиндрической части колбы, мм

13

Толщина стенки днищ колбы, мм

13

Давление испытательное, Бар/МПа

24.1/2.41

Давление рабочее, Бар/МПа

18/1.80

Температура эксплуатации, °С

-40…+55

Собственная масса контейнера (тара), кг

8860

Объём цистерны, л

24500

Технически допустимая полная масса, кг

36000

Грузоподъемность, кг

27140

ОБОРУДОВАНИЕ

Люк, лаз (смотровой люк)

Диаметром 500мм, расположена на торце задней части колбы

Линия налива (слива) жидкой фазы

Состоит из:

- Внутренняя линия диаметром 3 " уменьшенная до 2" (DN50) заканчивается в поддоне емкости;

- Нижний клапан с ручным управлением 2 "Fort Vale;

- Выпускной клапан 2 " (DN 50) шаровой кран Fort Vale из нержавеющей стали;

- Продувочный клапан 1/4 "из нержавеющей стали;

- Переходник SS 3 1/4 "АСМЕ" с пылезащитным колпачком, закрепленный на дополнительном фланцевом соединении;

- Все внутренние трубопроводы из нержавеющей стали;

- Выходной фланец и клапаны защищены балками рамы от корпуса и задней нижней направляющей.

Линия дренажа газопаровой фазы

Состоит из:

- Внутренняя линия 2 "(DN 50) заканчивается  в середине емкости;

- Внутренняя труба должна быть смонтирована с фланцами и быть легко разборной;

- Нижний фланец 2 ";

- Нижний клапан с ручным управлением 2 "Fort Vale;

- Нижний клапан линии подачи пара управляется вручную с помощью рукоятки линии подачи жидкости через соединительный стержень;

- Выпускной клапан 2 "(DN 50) из нержавеющей стали, шаровой кран Fort Vale;

- Продувочный клапан 1/4 "из нержавеющей стали;

- Переходник SS 3 1/4 "АСМЕ" с пылезащитным колпачком, закрепленный на дополнительном фланцевом соединении;

- Все внутренние трубопроводы из нержавеющей стали.

Система аварийного отключения

Внутренние клапаны будут иметь отдельную контрольную коробку с плавкой вставкой для автоматического отключения в случае пожара.

Трос аварийного управления закреплен в заднем клапанном шкафу

Манометр

Диапазон измерений от 0 до 40 бар (0-580 фунтов на квадратный дюйм) 65-мм циферблат, установленный с запорным клапаном

Термометр

Диапазон измерений от 50° C до 80 ° C на циферблате диаметром 100 мм

Предохранительный клапан

Клапан из нержавеющей стали DN 80

Установочное давление  18.0 bar

Давление настройки диска на разрыв 19.8 bar

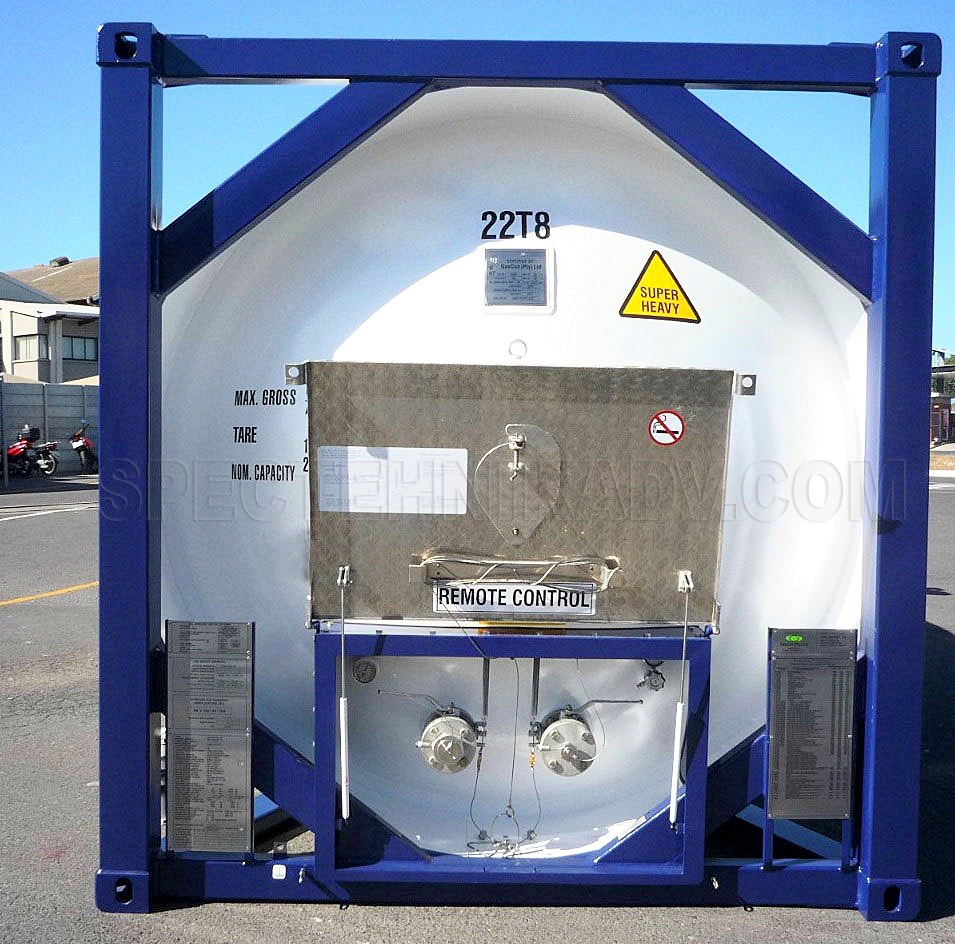

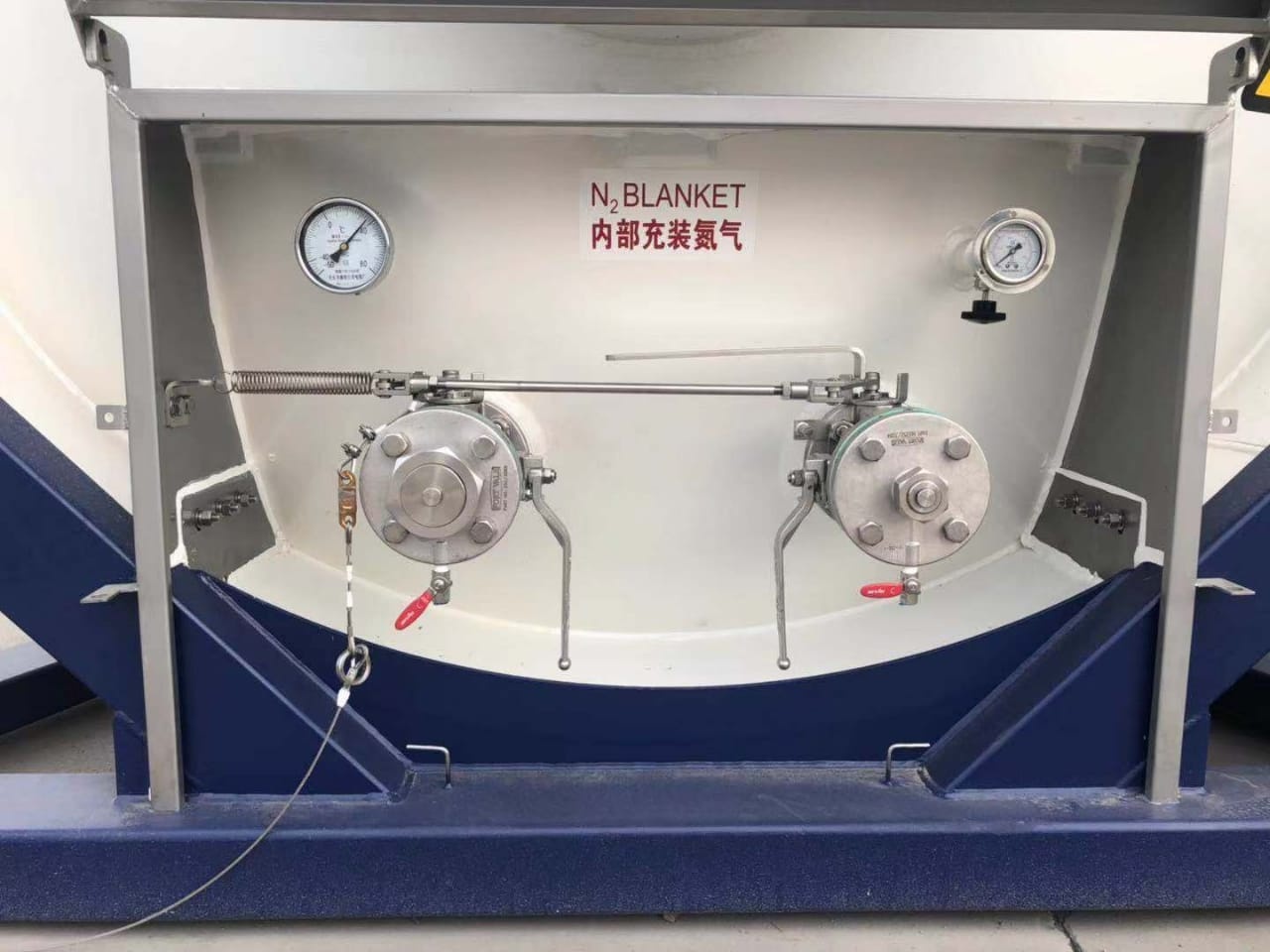

Отсек запорной арматуры

Все клапаны и оборудование смонтированы в одном шкафу из нержавеющей стали, с замком и герметичной алюминиевой дверцей.

Слив и налив продукта

Нижний, методом передавливания парами груза
