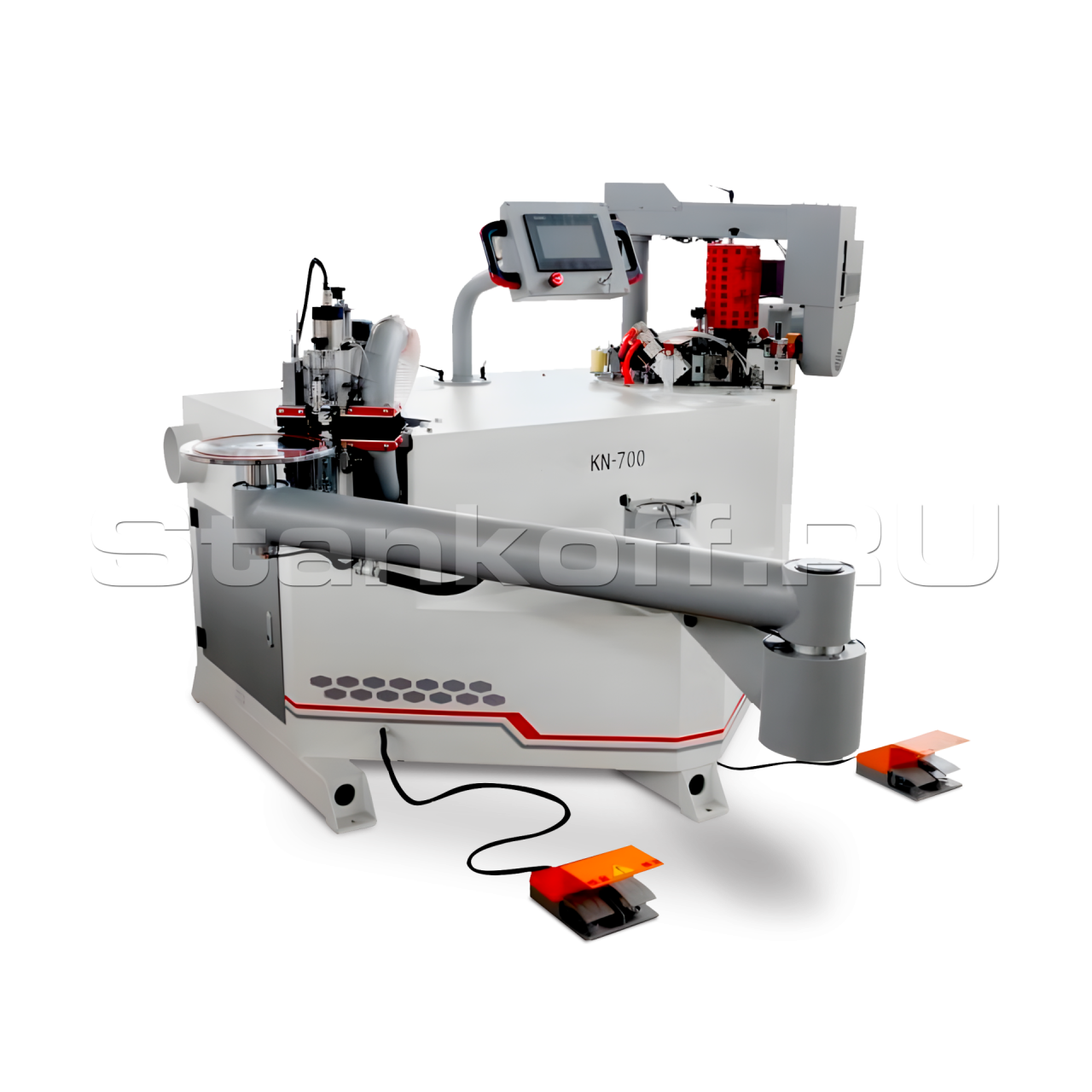

Кромкооблицовочный станок с автоматической подачей KN-700-3-Pro
+7 (995) 888-07-03
Детальное описание
Кромкооблицовочный станок с автоматической подачей KN-700-3-Pro — профессиональное оборудование для точной и быстрой обработки мебельных деталей. Станок объединяет функции оклейки справа и фрезеровки кромок слева, что позволяет выполнять полный цикл обработки на одном рабочем месте.
Жёсткая сварная станина из стальных листов обеспечивает высокую стабильность и долговечность конструкции. Поверхность корпуса защищена от коррозии и окрашена методом электростатического напыления. Фотоэлектрическое устройство автоматически останавливает подачу, если деталь отсутствует, а функция автоматического ускорения и замедления фрезеровки обеспечивает плавную и точную обработку.
Фрезерный узел с поддувом защищает декоративный слой от царапин и повреждений, а аспирационный патрубок Ø150 мм эффективно удаляет стружку и пыль. KN-700-3-Pro — надёжное и производительное решение для качественной кромкооблицовки деталей любого уровня сложности.
Конструктивные особенности

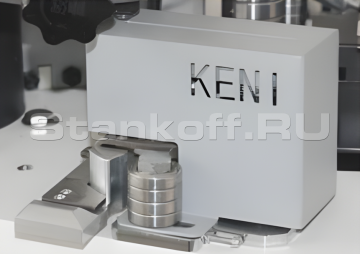

Стыковочный узел
Новое поколение узла для точного соединения кромок на замкнутых контурах. Теперь узел не требует дополнительной настройки при изменении радиусов. Станок оснащён функцией автоматического ускорения и замедления перед местом стыка, что обеспечивает высокое качество обработки изделий.

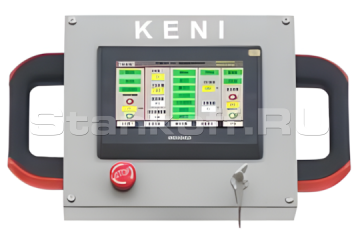

Система управления
Оснащена выключателем питания, аварийной остановкой, основным экраном интерфейса для доступа ко всем функциям, настройкой длины заготовки, параметризацией и мониторингом данных. Поддерживаются языки: русский, китайский, английский. Сенсорный экран позволяет выгружать клей в одно касание, обеспечивая точность и скорость работы.

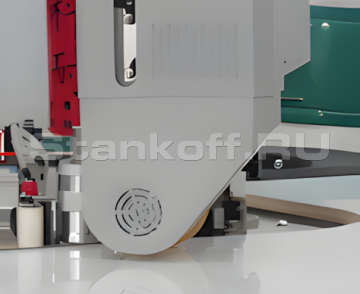

Автоматическая подача
Автоматическая подача подходит для круглых, овальных, закруглённых и прямоугольных деталей. На станке предусмотрена регулировка скорости подачи, что обеспечивает удобство работы оператора и высокое качество обработки изделий.

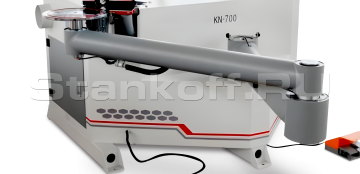

Рычажный суппорт круглого сечения
Общая длина: 2250 ммПрисоски: 300 мм + 140 мм
Грузоподъемность: до 100 кг

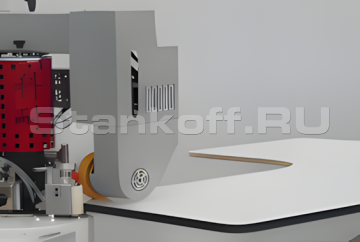

Габариты деталей
Круглая форма ≤ 2,4 мПрямоугольник ≤1,2*2,4 м
L-образная форма ≤1,4м*1,6м
Внутренние радиусы и углы рекомендуется оклеивать без автоматической подачи.

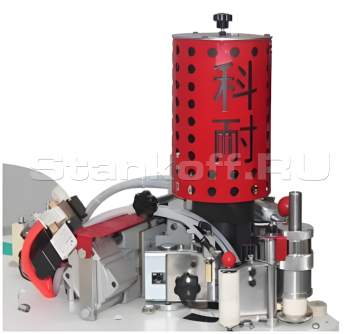

Клеевой узел
Поддерживает работу с клеями EVA и PUR. В стандартном исполнении предусмотрена прямая подача клея, а при установке опции — плавитель PUR.Один станок рассчитан на использование двух типов клея (PUR/EVA)

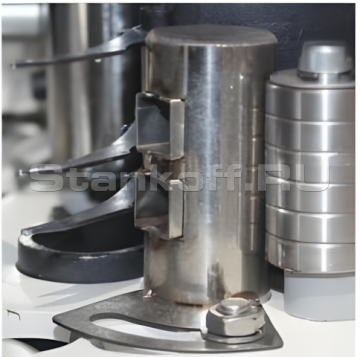

Система обдува горячим воздухом
Придаёт эластичность толстым кромкам и улучшает адгезию клея. Положение сопла регулируется, что позволяет точно направлять поток воздуха в зону нанесения кромочного материала.

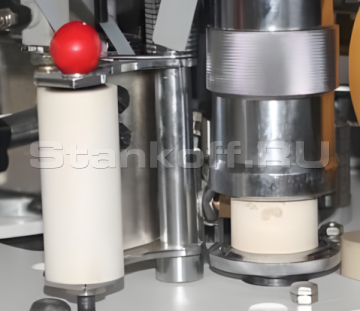

Прижимной и допрессовывающий ролики
Благодаря бесступенчатой регулировке толщины, оператор может быстро адаптировать станок под различные размеры деталей. Кромочный материал шириной 14–70 мм прижимается к поверхности дважды, что значительно повышает прочность и надежность склеивания. Минимальный внутренний радиус оклейки составляет 20 мм, что обеспечивает качественную обработку даже сложных изогнутых участков.

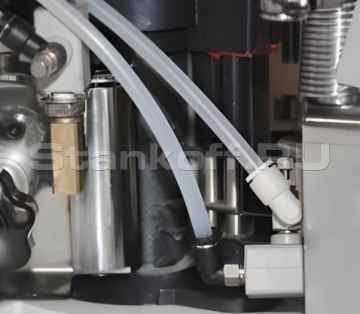

Система нанесения жидкости для очистки от клея
Кромкооблицовочный станок оснащён системой автоматического нанесения жидкости для очистки как при наклейке, так и при циклевке. Эта система распыляет специальное средство для удаления клея, предотвращая его налипание на ламинирующие ролики, рабочий стол и узлы обрезки, что обеспечивает стабильное качество обработки и продлевает срок службы оборудования.

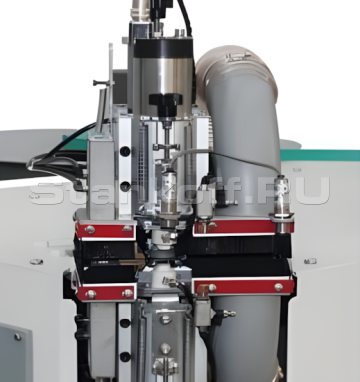

Узел обработки
Станок оснащён фрезерным узлом с копирами, системой очистки и клеевой циклей. Обеспечивает двухстороннюю обработку деталей толщиной 14–70 мм и одностороннюю — до 14 мм. Имеет автоматическое ускорение, удаление клея и поворот обрабатывающих узлов на +15° / -15°, что позволяет оклеивать более широкий диапазон деталей. Узел плоской цикли с верхним и нижним ножами эффективно зачищает клеевой шов.

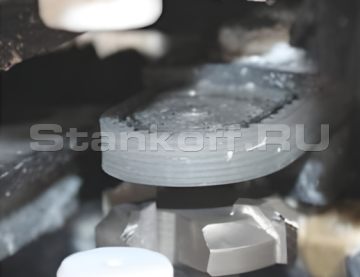

Моторизованный копир
Кромкооблицовочный станок оснащён моторизованным копировальным узлом для снятия свесов с регулируемой скоростью подачи. Фрезеровка на таком узле обеспечивает более гладкую и эстетичную поверхность детали. Верхний и нижний копиры снабжены системой поддува, предотвращающей повреждение декоративного слоя и появление царапин.| Толщина кромочного материала, мм | 0,5–3 |
| Высота кромочного материала, мм | 14–70 |
| Тип кромочного материала | ПВХ, АБС, шпон, пластик, меламин |
| Толщина детали (односторонняя/двусторонняя обработка), мм | < 14/14–70 |
| Минимальный внутренний радиус детали, мм | 4 |
| Скорость подачи на узле оклейки, м/мин | 0–18 |
| Ёмкость верхней клеевой ванны, л | 2,6 |
| Тип клея | ПУР / ЕВА |
| Температура в клеевой ванне, °C | 110–210 |
| Угол поворота узла оклейки, ° | ±15 |
| Вакуумные присоски для удержания деталей, мм | D300 и D140 |
| Скорость подачи на узле снятия свесов, м/мин | 0–14,5 |
| Напряжение, В | 380 |
| Частота тока, Гц/фазы | 50/3 |
| Давление в пневмосети, бар | 6–8 |
| Воздушный ресивер, л | 2 |
| Потребляемая мощность, кВт | 6,5 |
| Размер станка в упаковке, мм | 1870x1400x1530 |
| Вес станка, кг | 530 |
