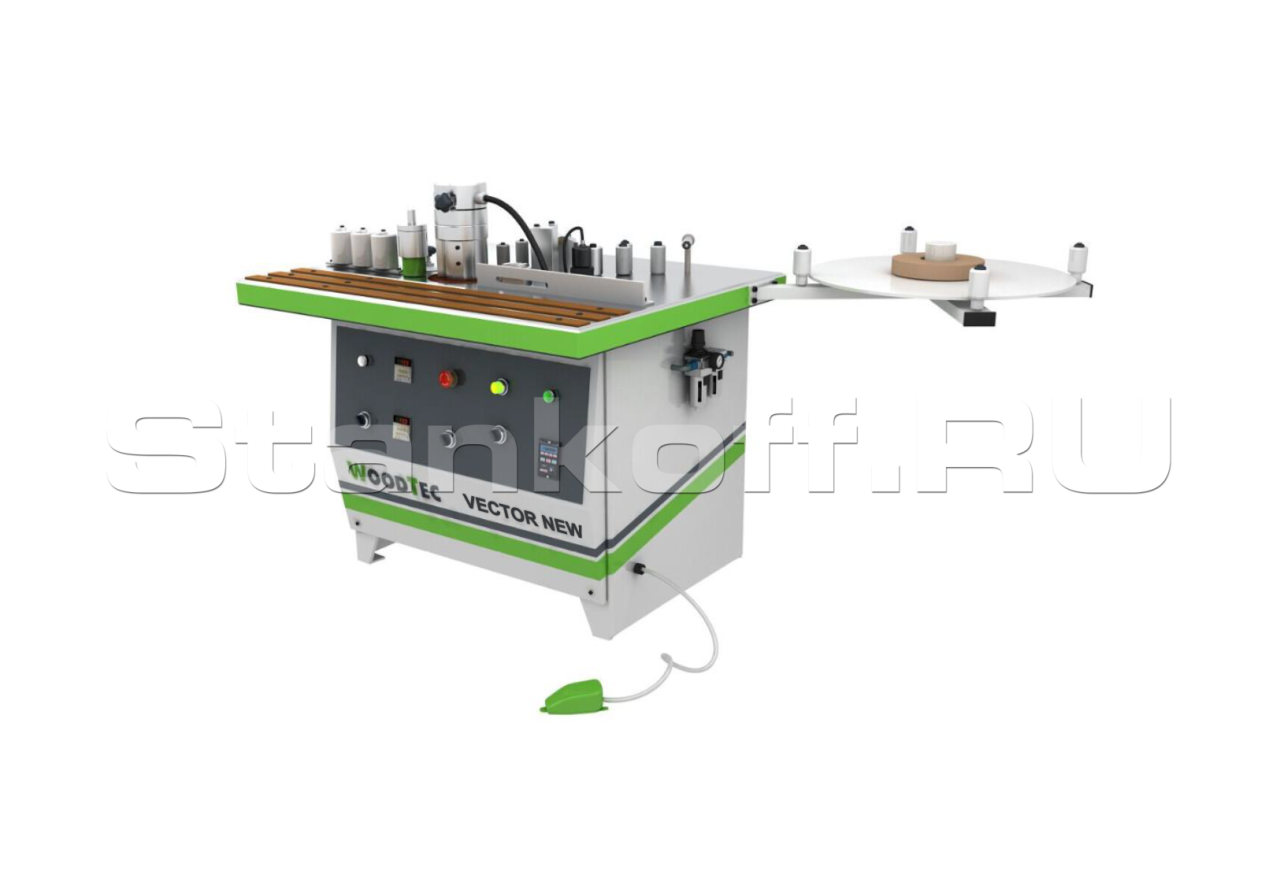

Кромкооблицовочный станок с ручной подачей Vector New


Кромкооблицовочный станок с ручной подачей Vector New Кромкооблицовочный станок с ручной подачей Vector New Кромкооблицовочный станок с ручной подачей Vector New
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

Область применения

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).


Схема обработки:

Отличительные особенности

  • Скорость подачи с плавной регулировкой 0-14 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Два клеенаносящих вала;
  • Резервуар для клея под клеенаносящими валами;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 3x40мм;
  • Прижимные ролики 3 шт.;
  • Приводной ролик с плавным изменением скорости подачи;
  • Магазин подачи рулонного кромочного материала D600мм;
  • Счетчик длины кромки;
  • Пульт управления на передней панели станка;
  • Регулятор сжатого воздуха, маслораспылитель.

Конструктивные особенности


Клеевой узел
Клеевой узел

Клеевой узел

Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП. Кеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов. Излишки клея стекают в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка. Время нагрева клея 15 мин. Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов. Не требуется регулировка на толщину материала.

Направляющий кромочный канал

Направляющий кромочный канал

Не требуется настройка на толщину кромки. Кромочный канал состоит из четырех роликов. Производиться регулировка ограничительной планки только на ширину кромочного материала.

Пресс группа

Пресс группа

Зона прижима состоит из трех роликов, выполненных их резины. Обеспечивает лучшее приклеивание кромки, по сравнению с пластиковыми. Допрессовочные ролики быстро снимаются в случае приклеивании кромки на криволинейные детали.

Узел предварительной обрезки кромки из рулона (гильотина)

Узел предварительной обрезки кромки из рулона (гильотина)

Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке.

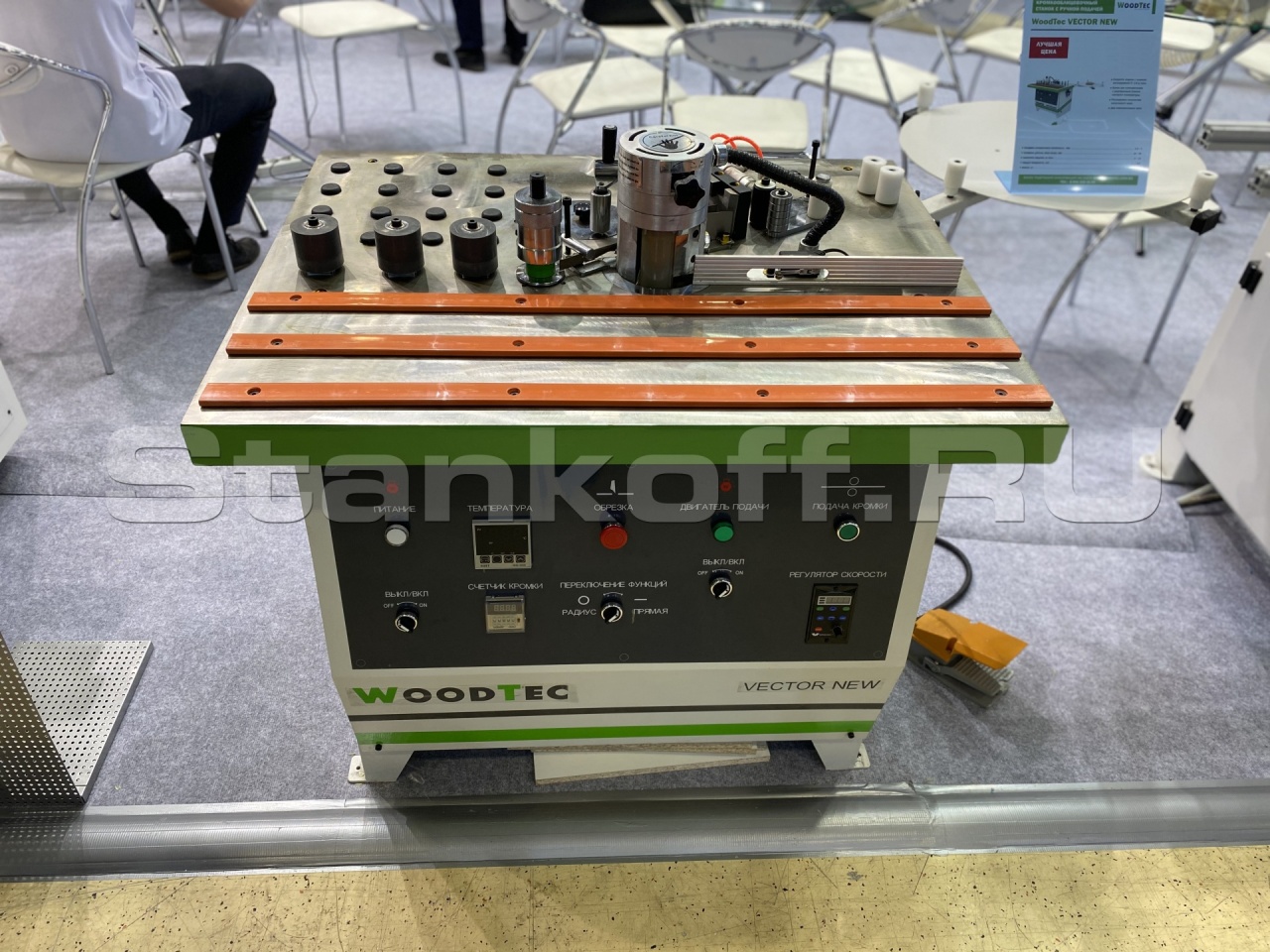

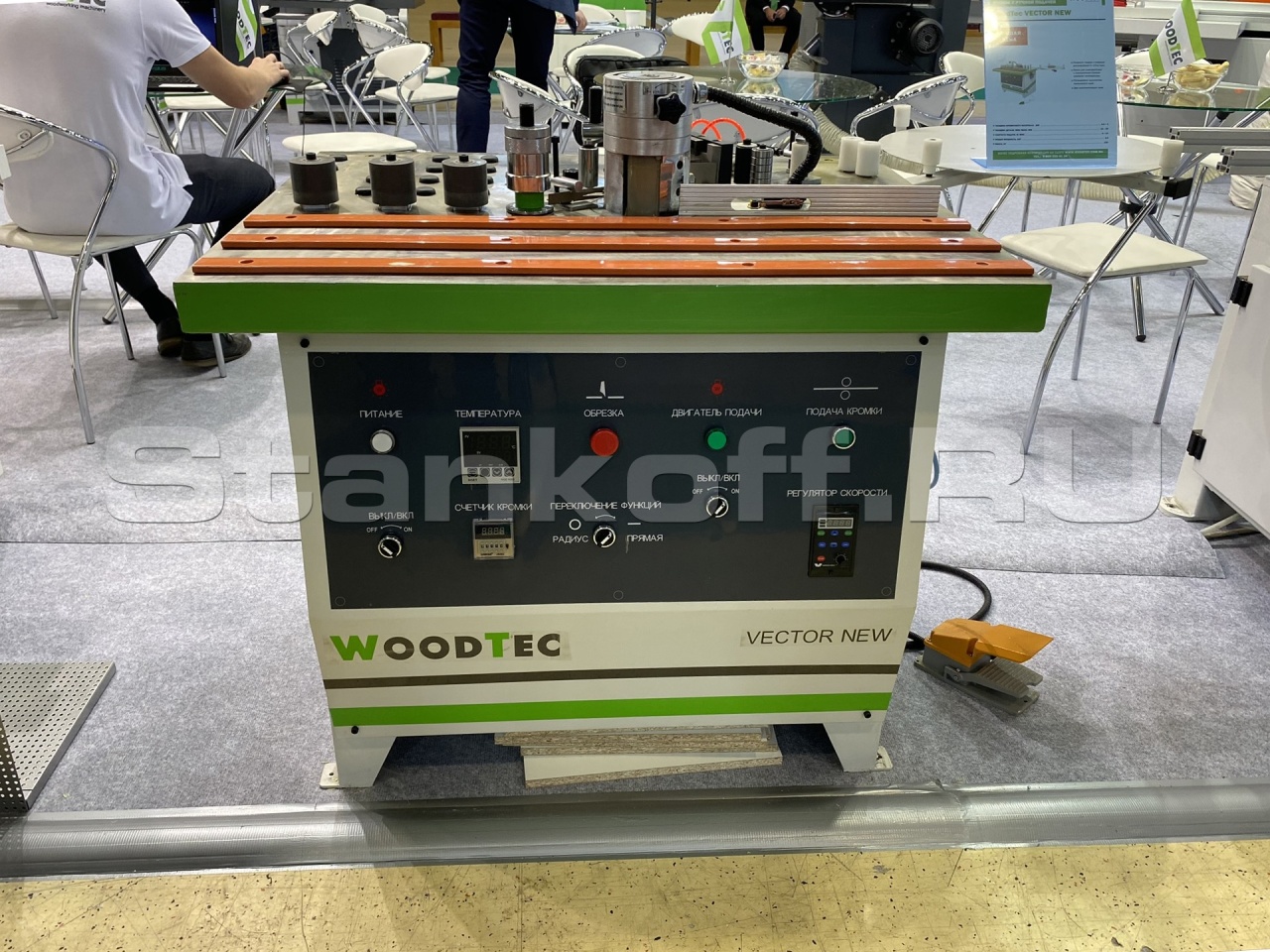

Пульт управления

Пульт управления

Пульт управления находиться на передней панели станка.
Осуществляется:
включение и выключение станка;
установка температуры клея;
находится счетчик длины кромки;
регулировка скорости подачи.
Смена режима обработки с криволинейных деталей на прямолинейные, осуществляется с помощью переключателя.

Цепь

Цепь

В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передач.

Толщина кромочного материала, мм 0,3 - 3
Толщина детали, мин/макс, мм 10 - 50
Скорость подачи. м/мин 0-7
Общая мощность, кВт 2,5
Питающее напряжение, В 220
Давление сжатого воздуха, Бар >6kg|
Габаритные размеры, мм
длина 1100
ширина 750
высота 1100
Вес, кг 230
