Детальное описание

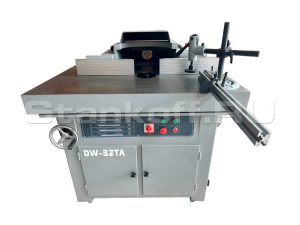

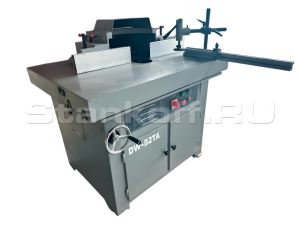

Фрезерный станок с наклонным шпинделем DW-32TA предназначен для выполнения широкого спектра фрезерных операций по дереву. Функция наклона шпинделя расширяет технологические возможности обработки.
Область применения
Используется на предприятиях и в цехах деревообработки и мебельного производства: изготовление окон, дверей и погонажных изделий, зарезка простых шипов с применением шипорезной каретки, а также криволинейное фрезерование по шаблону с ручной подачей.
Конструктивные особенности
Моторный отсек
Чугунный корпус рабочего узла обеспечивает высокую жёсткость и виброустойчивость. Привод шпинделя — клиноременной от двигателя мощностью 4 кВт. Переключение скоростей осуществляется перестановкой ремней. Доступны режимы 4000 / 6000 / 8000 / 10000 об/мин.

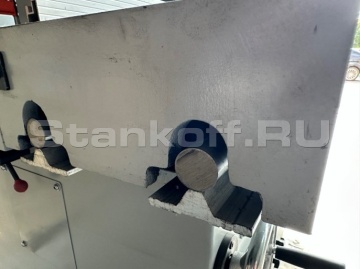

Направляющие каретки
Чугунная каретка перемещается по стальным цилиндрическим направляющим, обеспечивая точность и стабильность обработки.
Вертикальный наклонный шпиндель
Поддерживает работу с концевыми и насадными фрезами. Цанга ISO 30 ER25. Диапазон наклона шпинделя — 0–45°.

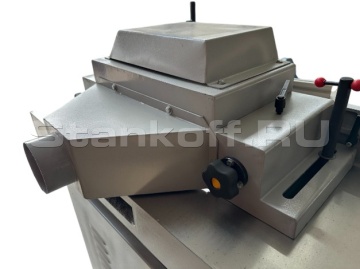

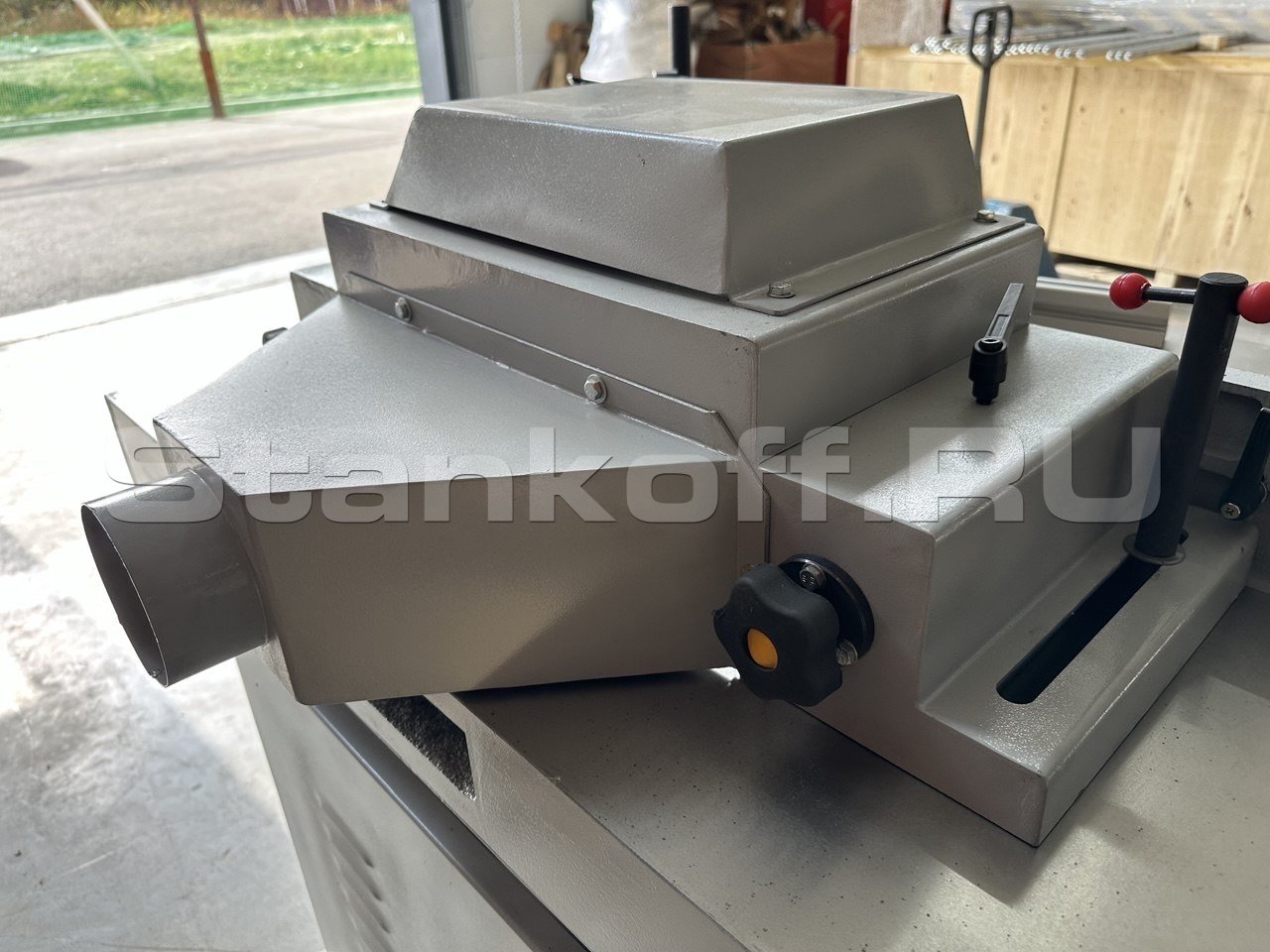

Защитный кожух
Чугунный кожух с патрубком для подключения аспирации и системой регулировки толщины фрезерования.

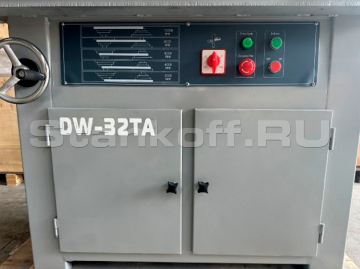

Панель управления
Маховик подъёма/опускания шпинделя, реверс вращения и кнопки управления.

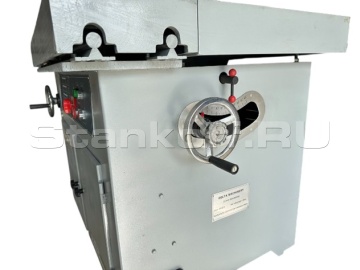

Маховик наклона шпинделя
Маховик с градуированной шкалой и жёсткой фиксацией угла и высоты шпинделя.
Упорная линейка и прижим
Поворотная упорная линейка с фиксацией, диапазон углов 45°–0°–20°. Эксцентриковый прижим заготовки.

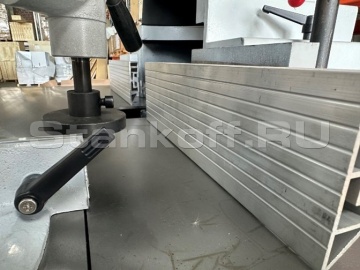

Направляющие линейки
Алюминиевые направляющие с креплением на массивной стальной направляющей.Комплектация
- Фрезерный станок с вертикальным шпинделем DW-32TA, в сборе
- Упорная боковая линейка
- Эксцентриковый прижим
- Направляющая линейка
- Защитный кожух
- Комплект ключей
| Размер рабочего стола, мм | 1110x550 |
| Размер шипорезной каретки, мм | 1110x260 |
| Ход шипорезной каретки, мм | 800 |
| Скорость вращения шпинделя, об/мин | 4000 / 6000 / 8000 / 10000 |
| Макс. диаметр инструмента, мм | 280 |
| Диаметр шпинделя, мм | 35/32 |
| Вертикальный ход шпинделя, мм | 190 |
| Наклон шпинделя, ° | +45 - 0 |
| Направляющий упор заготовки с регулировкой под угол | Есть |
| Прижим заготовки | Есть |
| Мощность двигателя, кВт | 4 |
| Габаритные размеры (ДxШxВ), мм | 1135x1525x1140 |
| Вес, кг | 480 |
