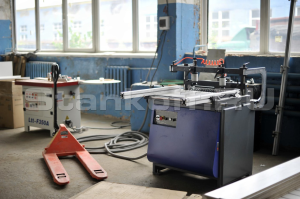

Сверлильно-присадочный станок BM 21S
В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей под углами 0, 45, 90 градусов.
Отличительные особенности
- Автоматическое перемещение рабочего узла из горизонтального в вертикальное положение с помощью пневматики;
- 2 верхних пневмоцилиндра для фиксации деталей при работе;
- Позиционирование сверлильной головки 0, 45, 90 градусов;
- Регулировка по высоте рабочей группы посредством маховика и механического цифрового индикатора;
- Задние упоры для максимальной точности вертикального и горизонтального сверления;
- Регулируемые боковые упоры с метрической линейкой;
- 3-х метровая линейка, две боковые линейки и 6 откидных упоров.

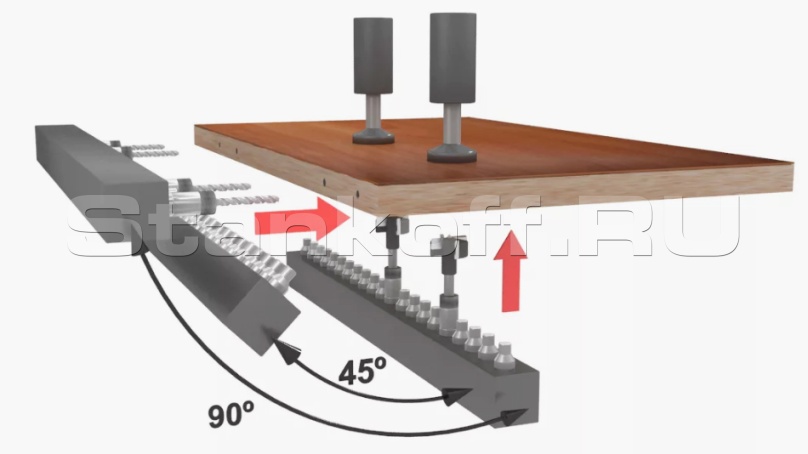

Схема обработки
Конструктивные особенности

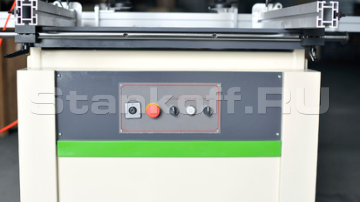

Панель управления
Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.
Управление циклом
Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.

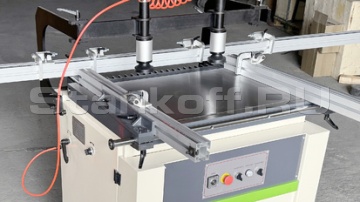

Базирующие линейки
В комплект входит одна профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две боковые линейки по 900 мм каждая и шесть откидных упоров для быстрого позиционирования заготовок.

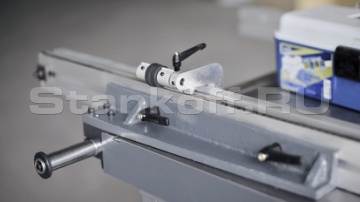

Боковые упоры
Массивные боковые упоры обеспечивают простую и точную установку нужного размера. Длина каждого упора составляет 400 мм.

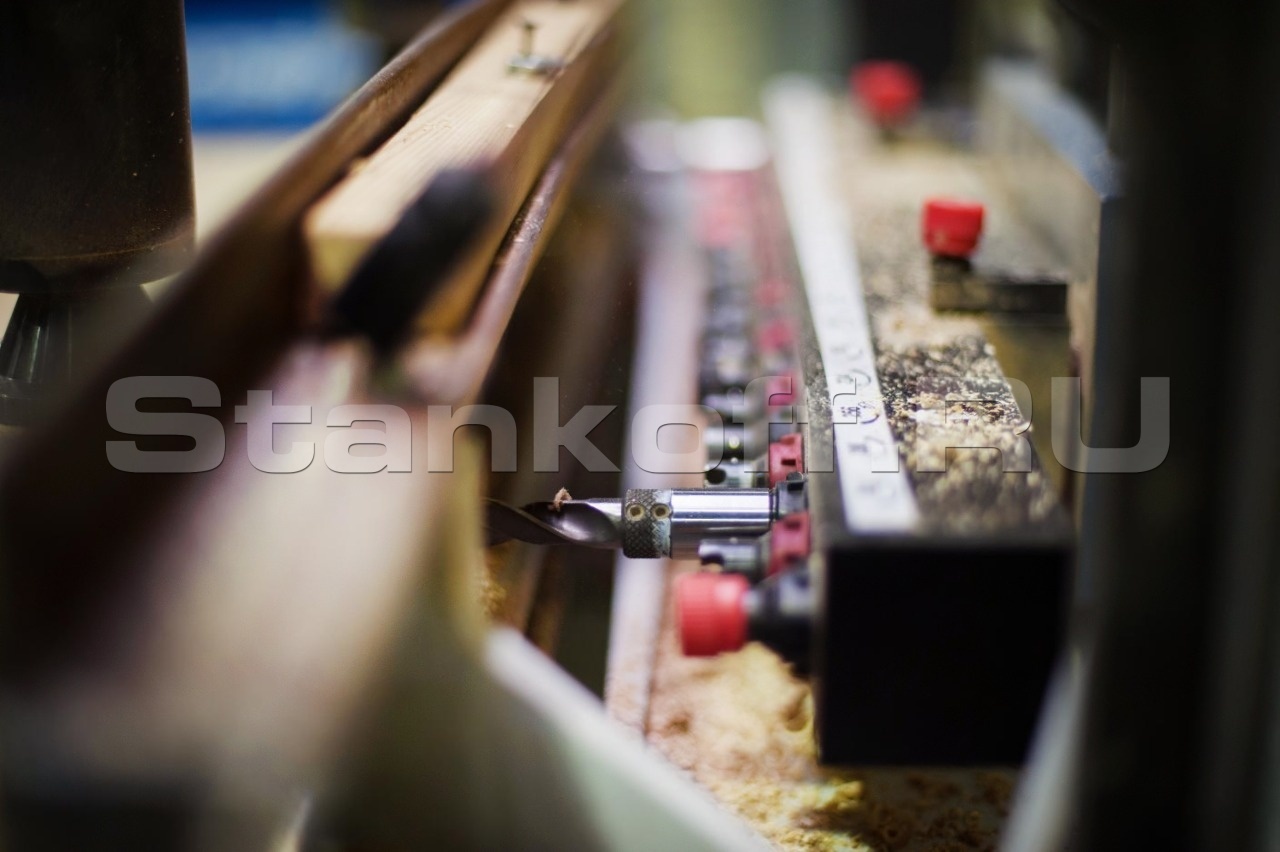

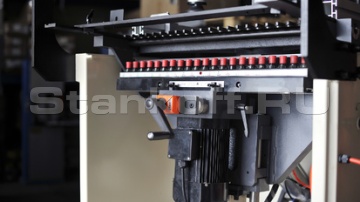

Сверлильная группа
Присадочная группа позволяет вертикальное и горизонтальное позиционирование с фиксацией в промежуточных положениях. Это обеспечивает выполнение присадки вертикально, горизонтально и под углом 45°.
Пневмоприжимы
Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами.

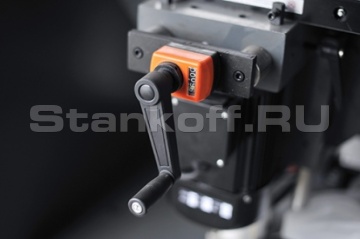

регулировка вылета сверлильной группы
Вылет сверлильной головки регулируется вращением рукоятки, при этом его величина отображается на механическом цифровом счётчике.

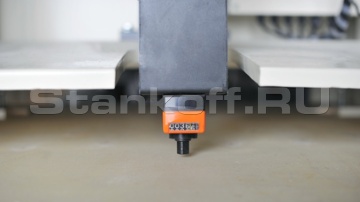

Регулировка глубины сверления
Позволяет производить настройку глубины сверления.

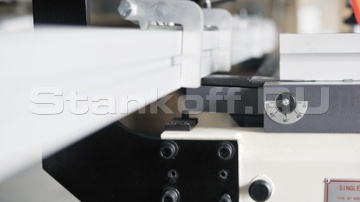

Индикатор угла наклона сверлильной группы
Отображает угол наклона сверлильной головы.

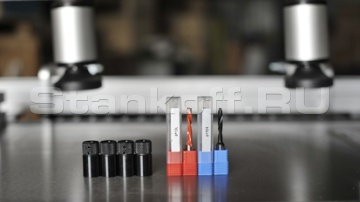

Быстросъемные патроны и сверла
В комплект поставки включены: патрон - 4шт., свёрла для запуска станка - 4шт.

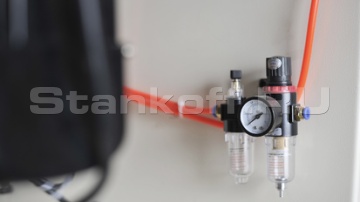

Блок подготовки воздуха
Лёгкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.| Глубина сверления, мм | 0-50 |
| Размер стола, мм | 870х560 |
| Обороты шпинделей, об/мин | 2800 |
| Расстояние между шпинделями, мм | 32 |
| Диаметр хвостовика сверла, мм | 10 |
| Количество шпинделей, шт. | 21 |
| Наклон сверлильной траверсы, град. | 0-90 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 1,5 |
| Размеры в упаковке, мм | 2 места: 1050х1040х1100, 3080х80х90 |
| Вес, кг | 392 |
| Объём, м³ | 1,22 |
