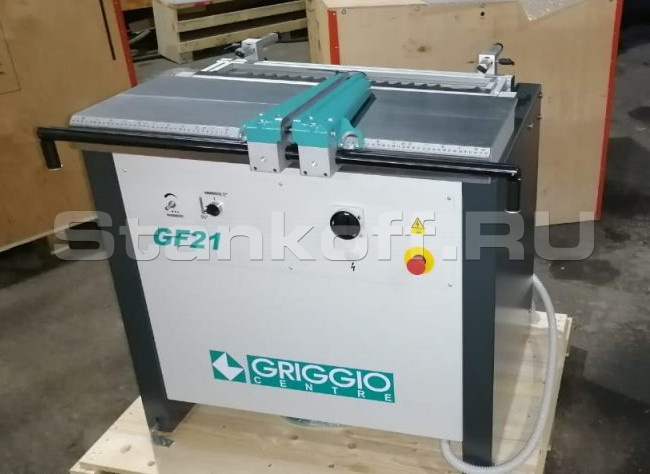

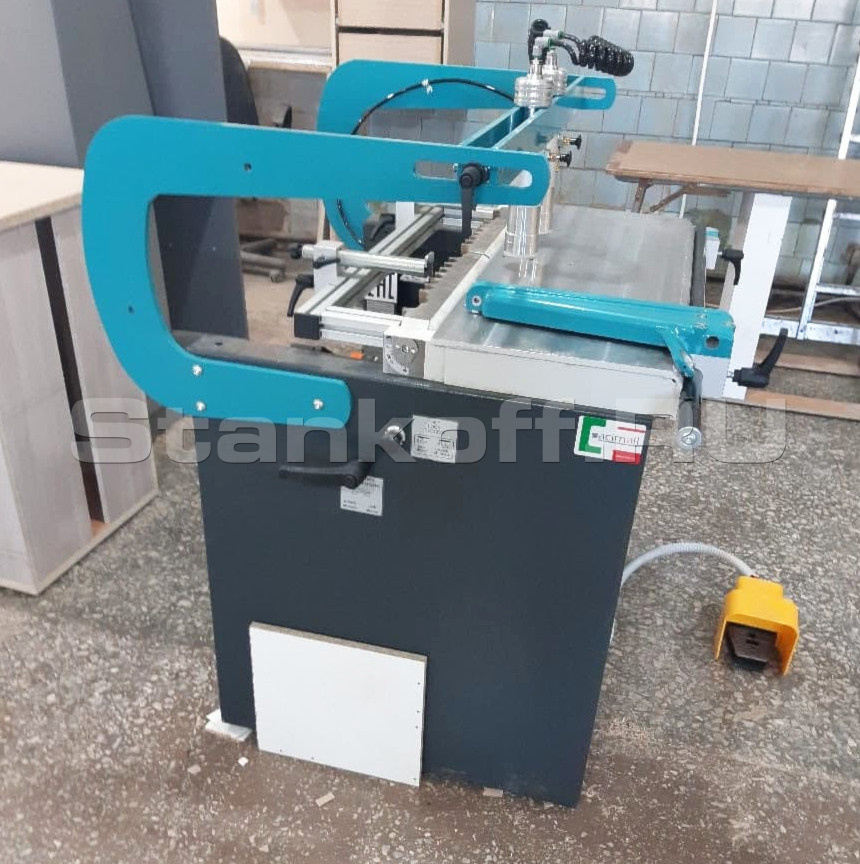

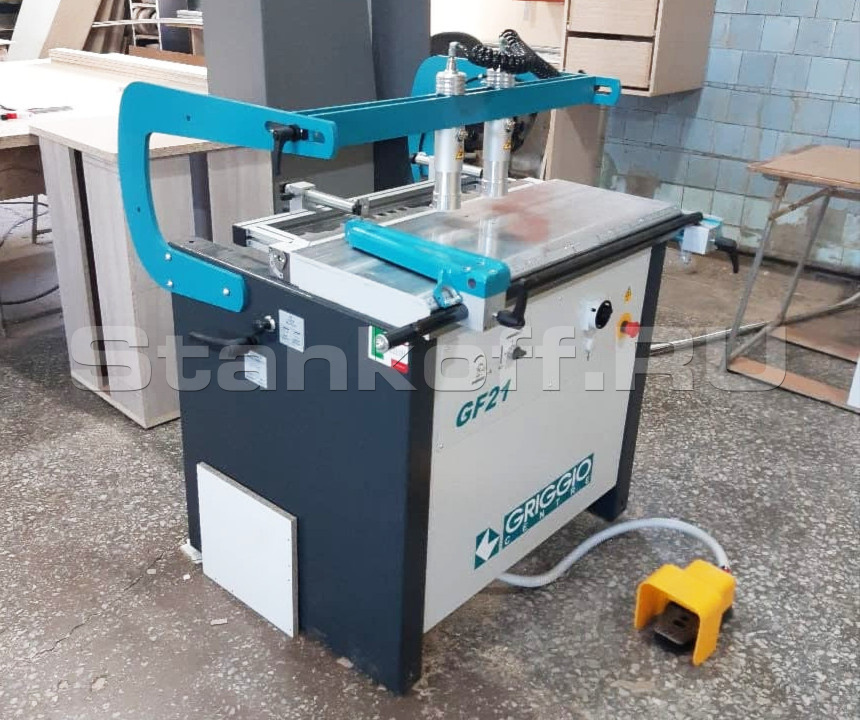

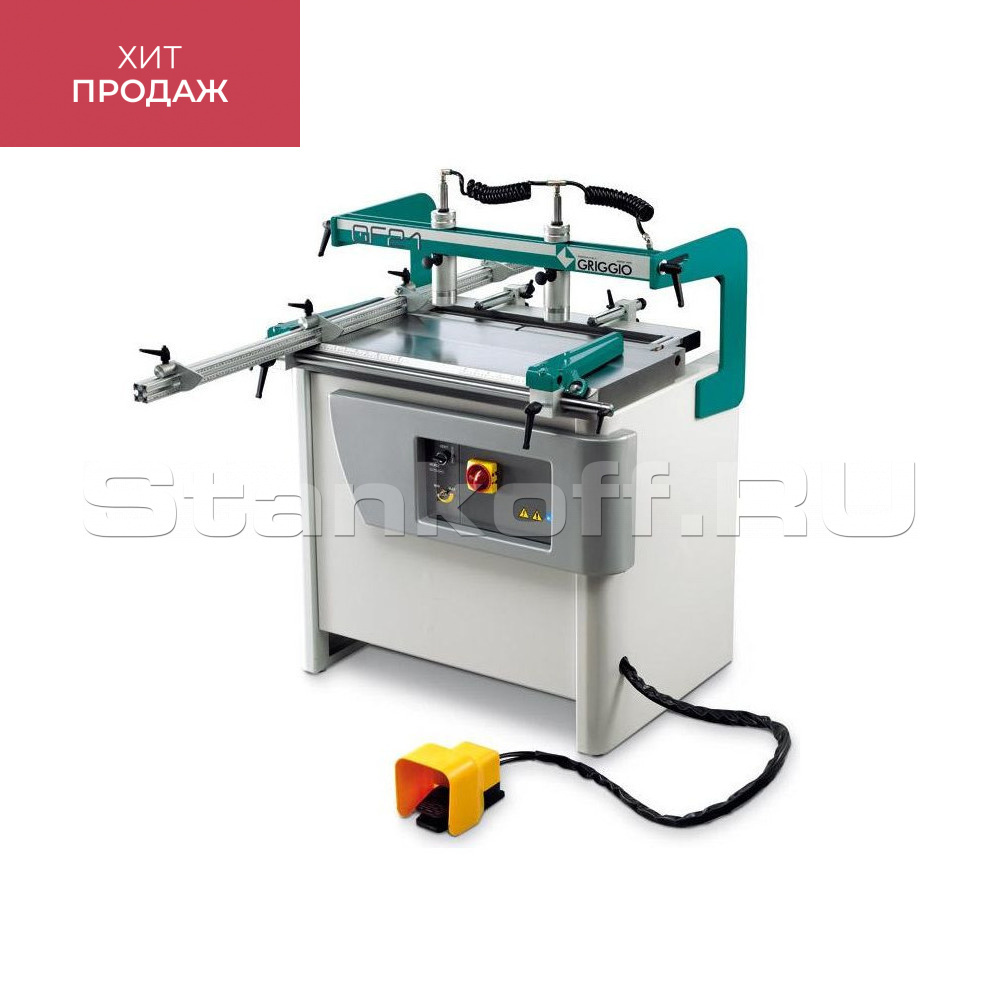

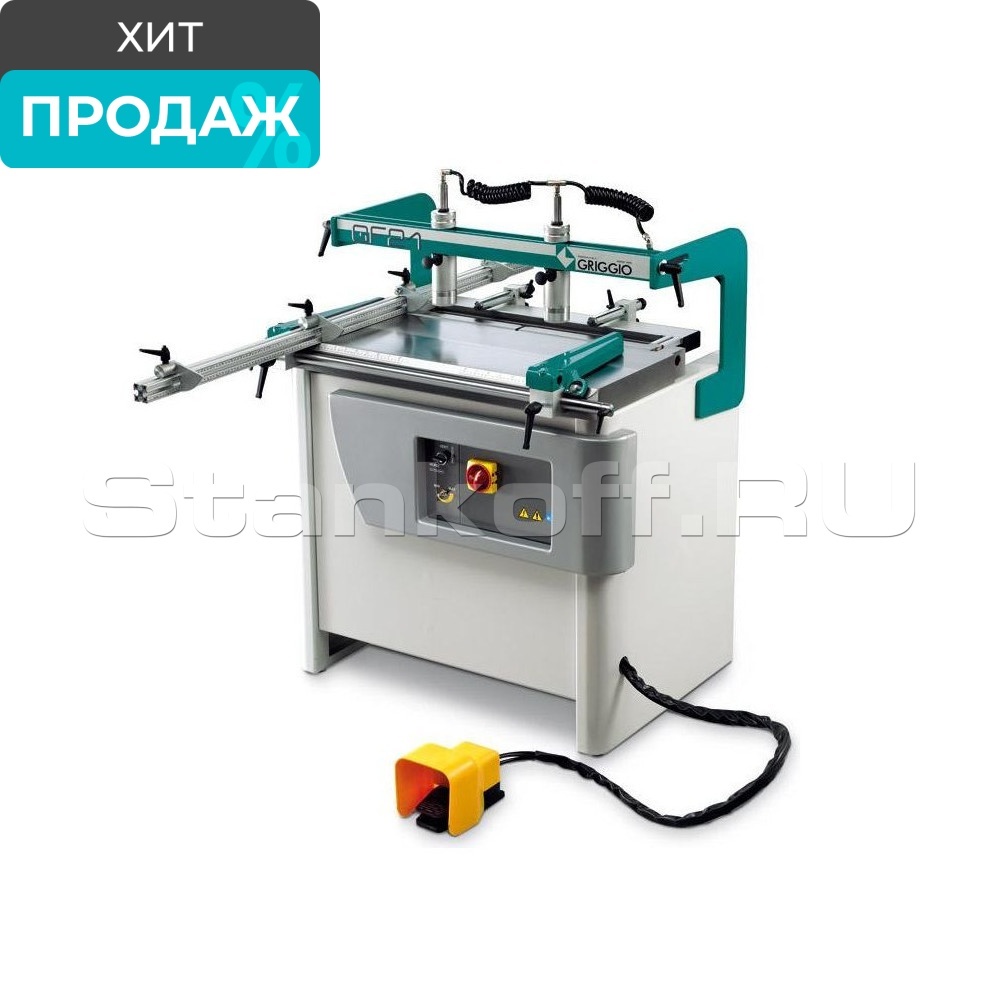

Сверлильно-присадочный станок GF 21


Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21 Сверлильно-присадочный станок GF 21
Производитель
Griggio (Италия)
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

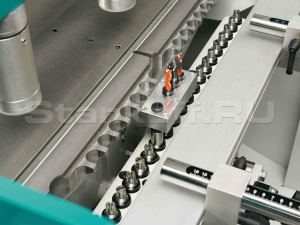

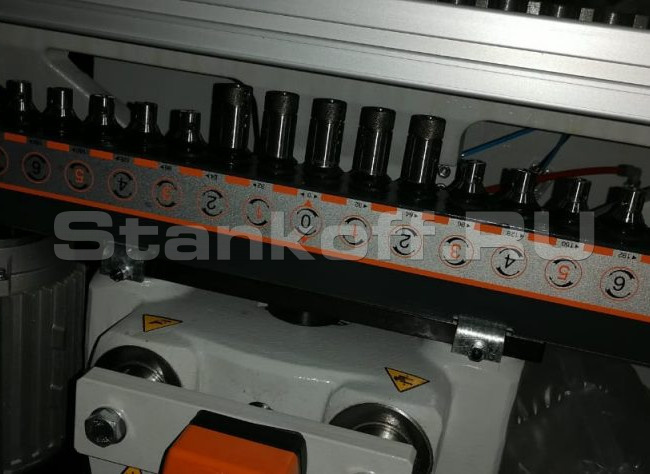

Универсальный с одной поворотной многошпиндельной головкой для сверления отверстий в пласть и торец. На сверлильно-присадочном станке установлен пневмоцилиндр для автоматического поворота сверлильной головки из вертикальной позиции в горизонтальную и обратно, что важно для использования станка на предприятиях по производству корпусной мебели, где требуется частая переналадка. Пользуясь специальным фиксатором, можно установить сверлильную головку под различными углами  от 0° до 90° для сверления отверстий.

Рекомендуется для небольших предприятий, занимающихся единичным и мелкосерийным производством.

Комплект поставки

  • Алюминиевая линейка 3000 мм с 4 упорами флажками (2 части по 1500 мм)
  • Откидные боковые упоры на столе

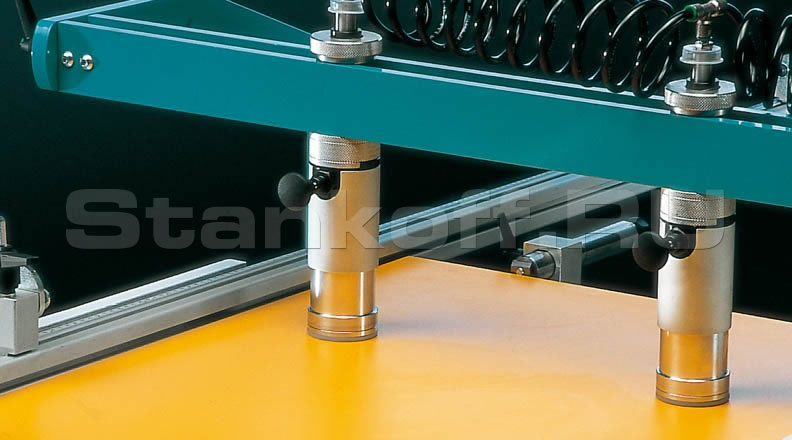

  • 2 пневматических самонивелирующихся прижима
  • 2 задних базовых упора с быстрым позиционирование для совмещения вертикального и горизонтального сверления
  • Пневматический наклон сверлильной головки 0-90 гр. с блокировкой в любом положении и фиксатором на 45 гр.

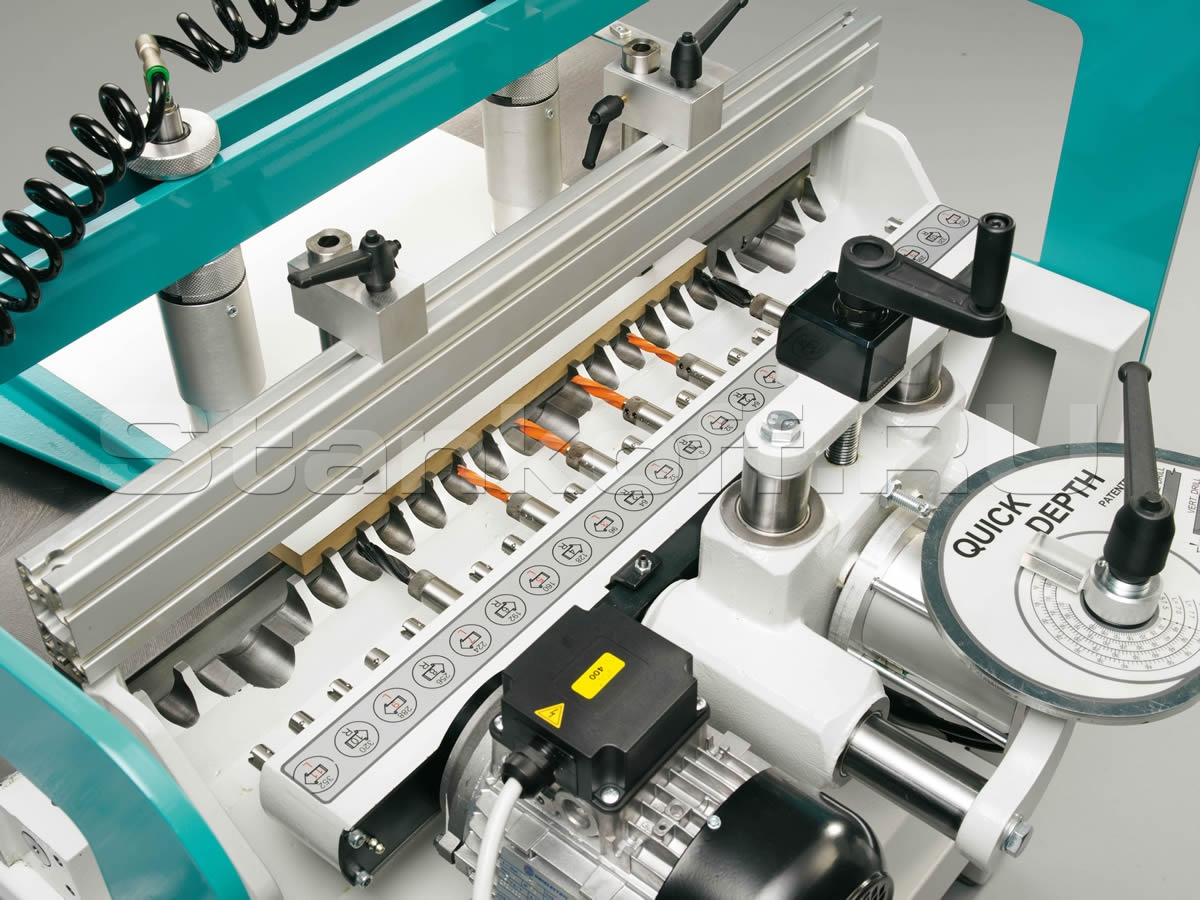

  • Устройство “Quick depth” для регулировки и прямого считывания глубины сверления
  • Шпиндели быстрого зажима
  • 5 шт. быстрозажимных втулок
  • Норматив СЕ

Преимущества

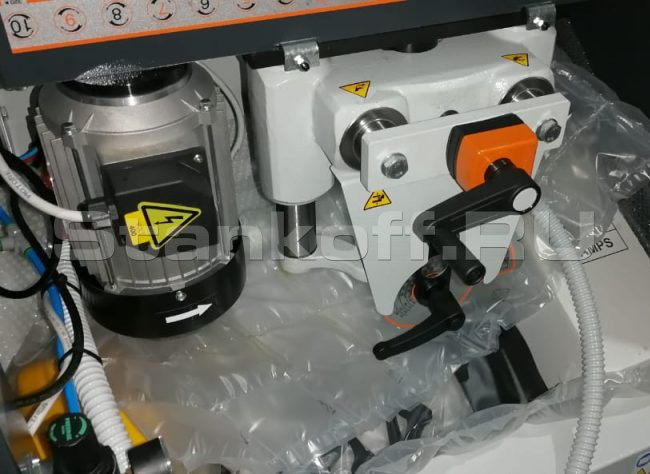

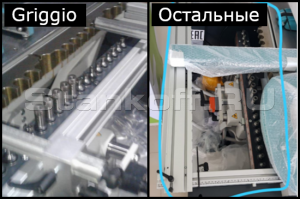

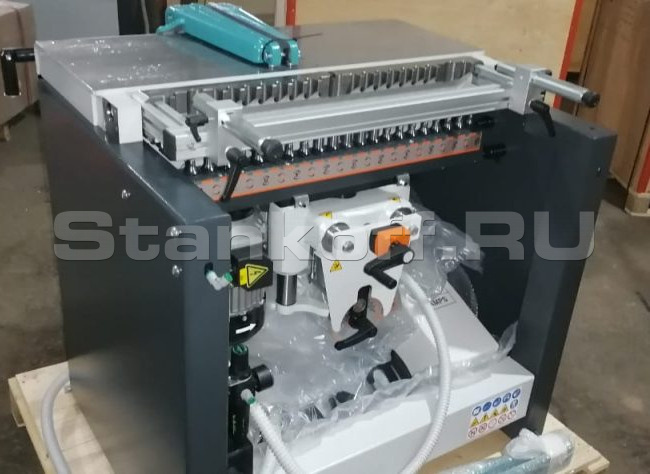

Регулировка сверлильной головы

Регулировка сверлильной головы

GRIGGIO GF21, GF23 – внешняя регулировка сверлильной головы 0-45°-90°.
ВСЕ ОСТАЛЬНЫЕ станки имеют регулировку внутри станины.

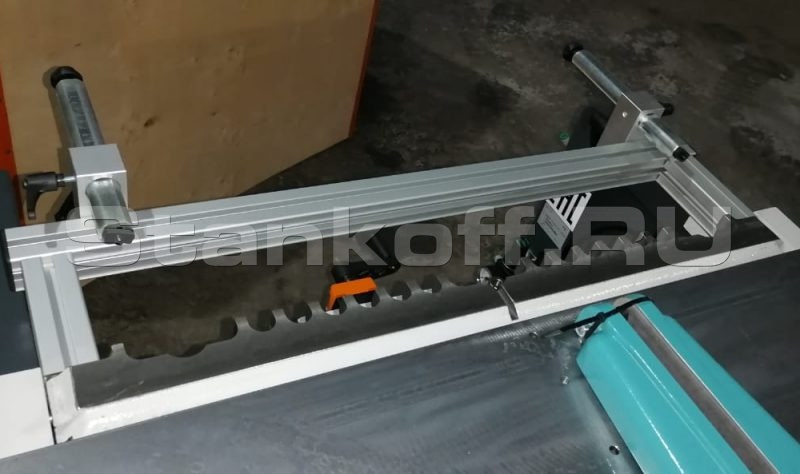

Удобство работы

Удобство работы

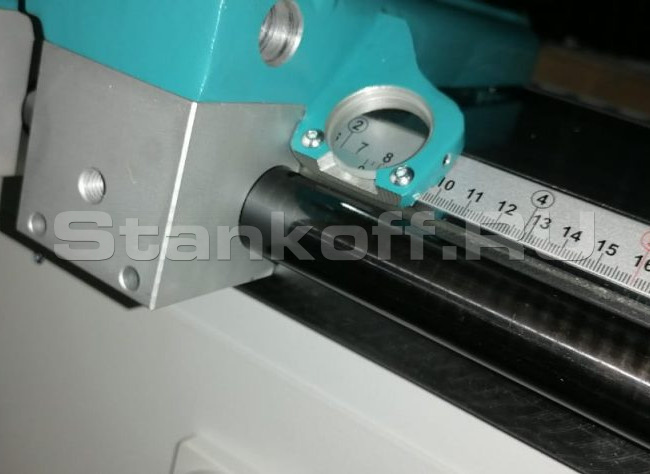

GRIGGIO Задние кронштейны с мм шкалой служат оператору в качестве дополнительных упоров и позволяют выполнять точное сверление без дополнительных просчетов компенсаций, не теряя времени.
ВСЕ ОСТАЛЬНЫЕ имеют менее практичную и неудобную для мебельщиков систему.

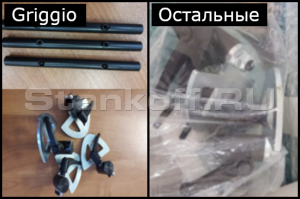

Комплект поставки

Комплект поставки

GRIGGIO сверлильные станки комплектуются 4 флажковыми упорами и 3 соединительными фиксаторами для сбора линейки 1,5 м+1,5 м. Если покупатель хочет линейку 3 м цельную, то мы комплектуем станок 3-м линейкой вместо сборной 1,5+1,5 м. Данные крепления обеспечивают жесткость конструкции линейки. Линейку в собранном виде можно ставить на станок как в поперечном положении, так и в продольном.
ВСЕ ОСТАЛЬНЫЕ комплектуются 2 флажковыми упорами, соединительные фиксаторы для сбора линейки 1,5 м+1,5 м отсутствуют. Отсутствие крепежей линейки 1,5 +1,5 м не позволяют использовать линейку в продольном положении в собранном 3 м виде, только куском 1,5 м.

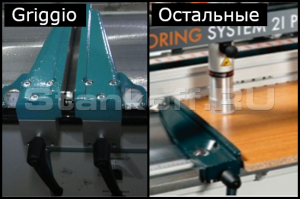

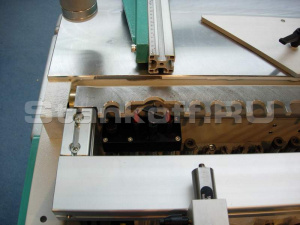

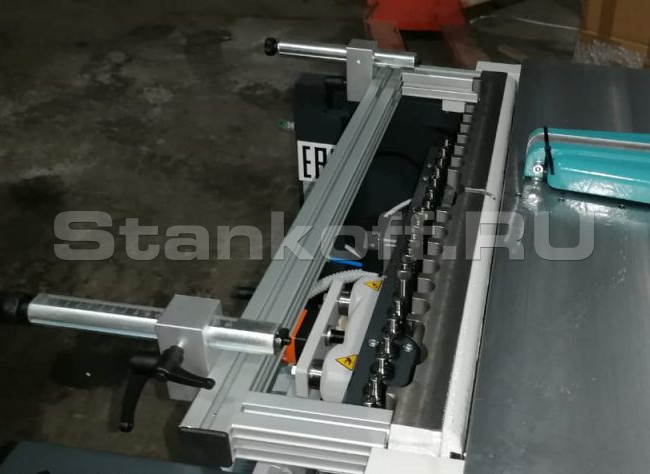

Фронтальная направляющая и упоры

Фронтальная направляющая и упоры

GRIGGIO Фронтальная направляющая перемещения упоров позволяет убрать упоры со стола не снимая их со станка.
ВСЕ ОСТАЛЬНЫЕ станки не имеют фронтальной направляющей и упоры на столе имеют другую конструкцию

Опции

  • Дополнительный пневматический прижим
  • Быстрозажимные втулки-патроны
  • Дополнительная линейка 1500 мм с 2-мя флажками-упорами
  • Дополнительная линейка 3000 мм с 4-мя флажками-упорами
  • Угольник на столе для сверления под 45 градусов
  • Угольник на столе для свердения под 90 градусов

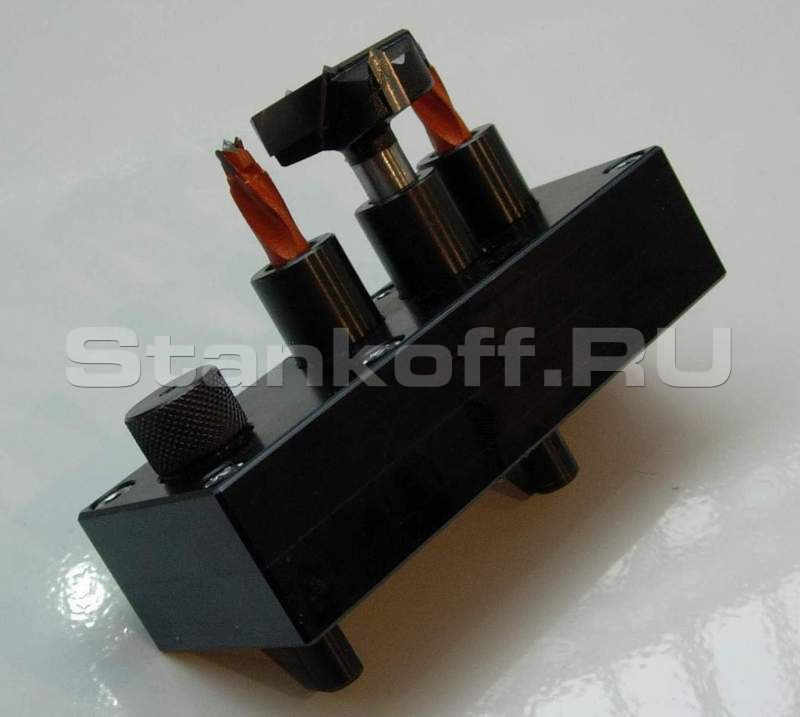

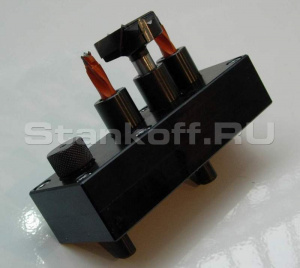

  • Фрезерный узел для петель Trimac (сверла не входят в комплект)
  • Сверла
  • Дополнительные флажки-упоры
Технические характеристики сверлильно-присадочного станка GF-21
Количество шпинделей 21 шт
Расстояние между двумя шпинделями 32 мм
Расстояние между внешними шпинделями 640 мм
Макс. глубина сверления 65 мм
Макс. габарит заготовки 880х3000 мм
Макс. толщина заготовки 90 мм
Количество прижимов 2 шт.
Рабочее давление воздуха 6-8 бар
Расход воздуха на рабочий цикл 10 л/цикл
Число моторов 1 шт.
Мощность мотора 2 лс (1,5 кВт)
Частота вращения 2800 об/мин
Габаритные размеры станка 1100х780х1300
Вес нетто 250 кг
