Детальное описание

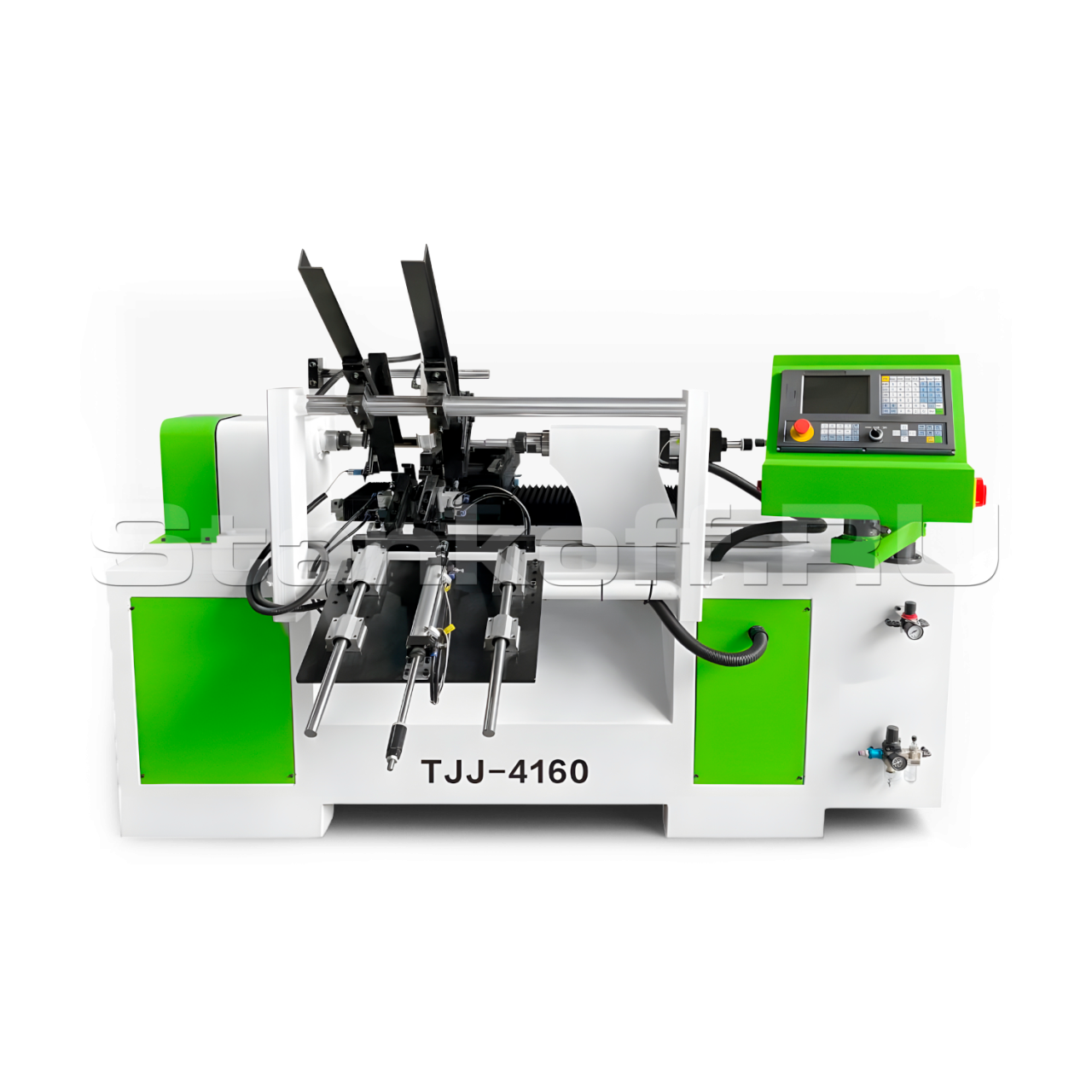

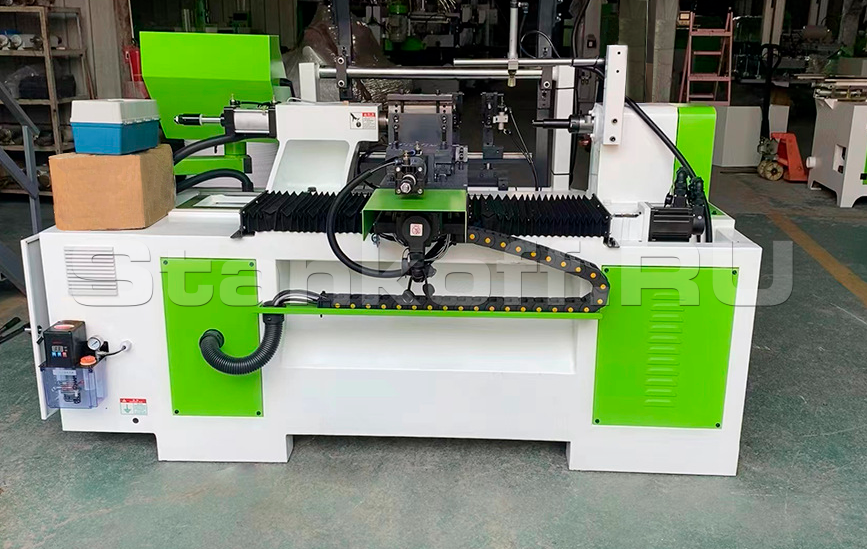

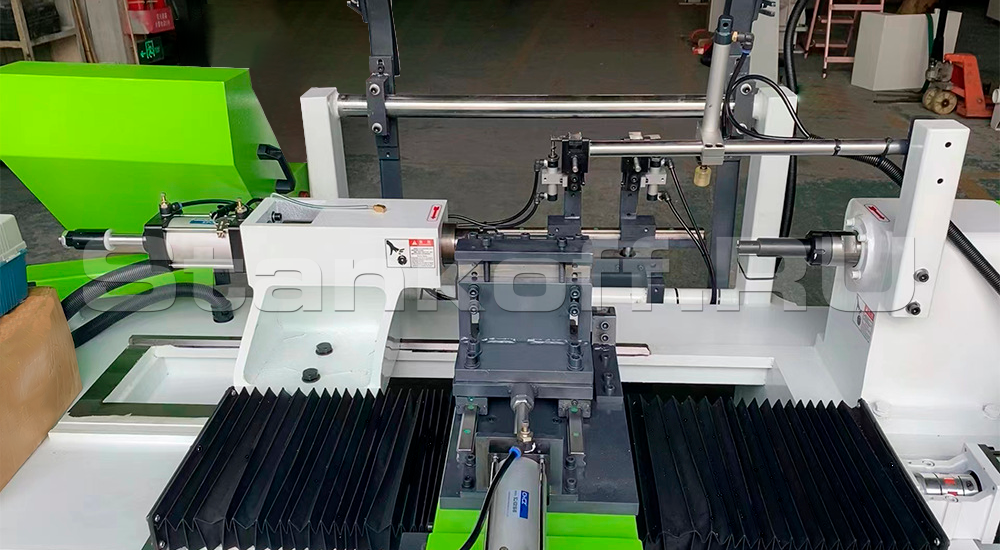

Полностью автоматический многофункциональный токарный станок с ЧПУ TJJ-4160 для деревообработки, оснащённый системой автоматической загрузки и разгрузки заготовок.Станок поддерживает операции точения, фрезерования, отрезки и сверления, что обеспечивает высокую универсальность оборудования. В конструкции применяется высококачественная система электроуправления, высокоточный шпиндель и сервоприводы по осям, что позволяет выполнять обработку напрямую по CAD-чертежам без дополнительной подготовки.

Станок предназначен для копировальной и профильной обработки изделий сложной формы с формированием детали за один установ, включая ножки диванов, лестничные поручни и другие фасонные деревянные изделия.

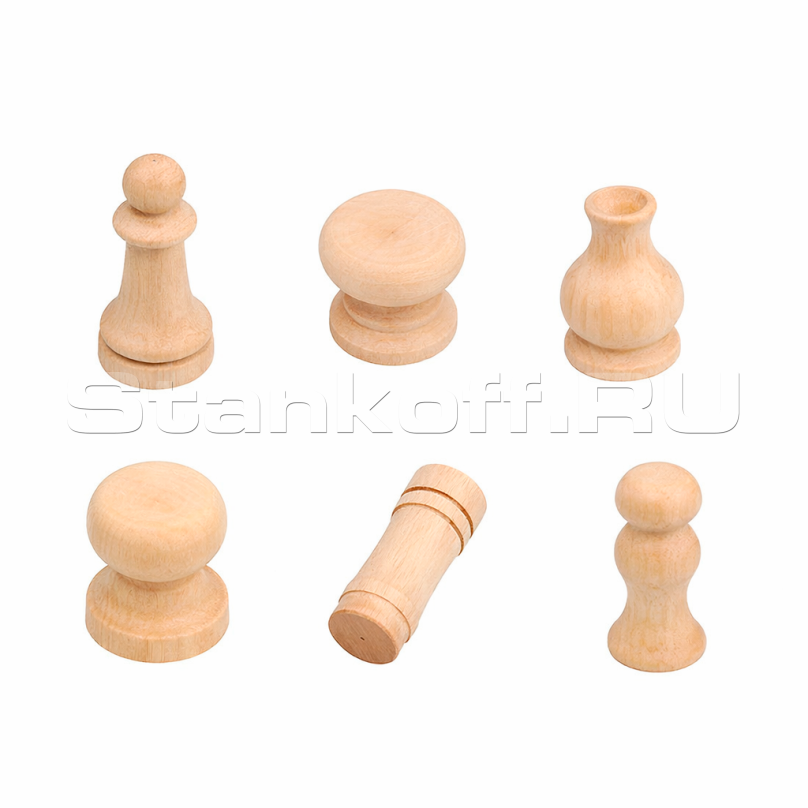

Получаемые изделия

Комплектующие

Система управления CNC990TDB (100 Вт)	XINKERUI
ШВП по оси X (2010)	TBI (Тайвань)
ШВП по оси Z (3210)	TBI (Тайвань)
Сервопривод по оси X/Z	HAIDE Servo
Направляющие оси X/Z	DINGHAN (Тайвань)
Линейные блоки (ползунки)	DINGHAN (Тайвань)
Шпиндельный двигатель	JIANGSHENG
Привод шпинделя (частотный преобразователь)	JINTIAN
Система автоматической подачи	Пневматическая
Шпиндель	ER40, левое вращение
Задний шпиндель (хвостовая ось)	ER40

Макс.длина обработки, мм	500
Диаметр обработки, мм	10–120
Длина обработанной детали, мм	20–500
Рабочий ход суппорта, мм	300
Ход задней бабки, мм	75
Скорость вращения шпинделя, об/мин	5500
Рабочее давление воздуха, МПа	0,6–0,8
Рабочее напряжение (3 фазы), В	380
Частота, Гц	50
Мощность масляного насоса, кВт	0,37
Мощность сервопривода по оси X, кВт	1,2
Крутящий момент по оси X, Нм	4
Мощность сервопривода по оси Z, кВт	1,2
Крутящий момент по оси Z, Нм	6
Мощность двигателя шпинделя, кВт	4
Габаритные размеры (ДxШxВ), мм	2100x2200x1700
Вес, кг	1400
