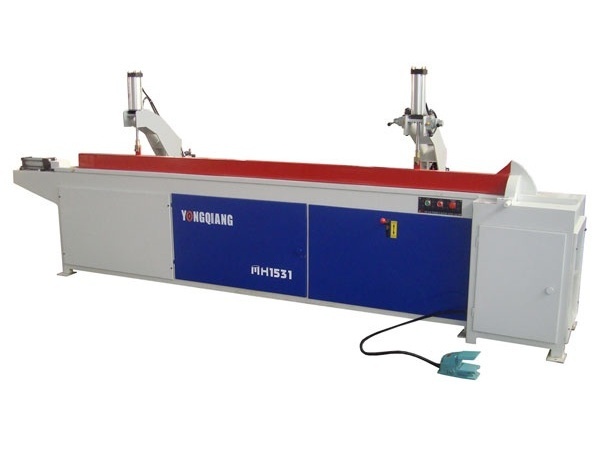

Гидравлический пресс для сращивания по длине MH1531 Б/У


Гидравлический пресс для сращивания по длине MH1531
Производитель
YongQiang (Китай)
Контакты
Али

+7 (995) 888-07-03


Детальное описание

Назначение:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТ 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем.

Предварительный ручной набор плети по длине из ламелей.
Запуск циклов прижима и прессования заготовок осуществляется в ручном режиме.

Область применения:

Идеально подходит для применения на малых предприятиях и в цехах по производству клееных оконных брусков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

Схема обработки:

psk-3100_0.jpg psk-3100_1.jpg

Выпускаемая продукция:


Конструктивные особенности

psk-3100_3.jpg Усиленная жесткая станина

Станина коробчатой формы с ребрами жесткости, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Достигается долговеч-ность эксплуатации пресса без потери точностных параметров.
psk-3100_4.jpg Ограждение пилы с жестким упором

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром.
psk-3100_5.jpg Торцовочный узел

Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение.
psk-3100_6.jpg Боковой и верхний прижим плети

Боковой прижим набранной плети пневмоцилиндрами перед опрессовкой осуществляет более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. Верхний прижим обеспечивает надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра.
psk-3100_7.jpg Гидроцилиндр прессования

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. Гидроцилиндры установлены справа.
psk-3100_8.jpg Встроенная гидростанция

Мощная гидростанция расположена в станине и полностью защищена кожухами, для удобства обслуживания обеспечен быстрый и простой доступ ко всем узлам.
psk-3100_9.jpg Удобная система ручного управления пресса

Система ручного управления работой гидроцилиндра и пневмоцилиндров прижимов сосредоточена в зоне оператора и обеспечивает удобное управление и надежность работы пресса.
Техническая характеристика

Длина прессуемой заготовки, наибольшая, мм

3100

Ширина прессуемой заготовки, наибольшая, мм

140

Толщина прессуемой заготовки, наибольшая, мм

80

Размеры рабочего стола, (длина х ширина), мм

3130 х 400

Подача ламелей

ручная

Усилие прессования, кг

3000

Диаметр торцовочной пилы, мм

305

Частота вращения торцовочной пилы, об/мин

2840

Частота вращения привода гидростанции, об/мин

1500

Мощность электродвигателя торцовочной пилы, кВт

2,2

Мощность электродвигателя привода гидростанции, кВт

1,5

Общая установленная мощность, кВт

3,7

Рабочее давление в пневмосистеме, МПа (кг/см 2)

0,6 (6)

Рабочее давление в гидросистеме, МПа (кг/см 2)

6 (60)

Габаритные размеры, мм:
— длина
— ширина
— высота


4070
510
1450

Масса, кг

950
