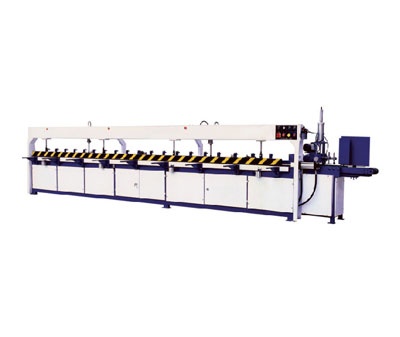

Гидравлический пресс для сращивания древесины PSK 9000А


Гидравлический пресс для сращивания древесины PSK 9000А
Производитель
YongQiang (Китай)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТ 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем.

На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:

  • загрузка ламелей на первой позиции из магазина с предварительным наживлением;
  • торцовка в размер набранной плети;
  • передача во вторую зону пресса;
  • прессование плети для сращивания по длине;
  • выгрузка готовой плети из пресса.

Область применения:

Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

Схема обработки:

psk-9000a_0.jpg psk-9000a_1.jpg psk-9000a_2.jpg psk-9000a_3.jpg

Выпускаемая продукция:


Конструктивные особенности

psk-9000a_5.jpg Станина с усиленными стойками позиции прессования

Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса.
Достигается долговечность эксплуатации пресса без потери точностных параметров.
psk-9000a_6.jpg Двухпозиционный рабочий стол

На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса.
psk-9000a_7.jpg Конвейер подачи ламелей из магазина

Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.
psk-9000a_8.jpg Механизм предварительного наживления ламелей

Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер.
psk-9000a_9.jpg Торцовочный узел

Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.
psk-9000a_10.jpg Ограждение пилы и прижим плети

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.
psk-9000a_11.jpg Боковой ограничитель плети в зоне набора

Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.
psk-9000a_12.jpg Сталкиватель плети в зону прессования

Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.
psk-9000a_13.jpg Дополнительный пневмоцилиндр прижима коротких ламелей в зоне прессования

Остающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором.
psk-9000a_14.jpg Боковой прижим плети

Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети.
psk-9000a_15.jpg Верхний прижим плети

Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.
psk-9000a_16.jpg Мощный гидроцилиндр прессования

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.
psk-9000a_17.jpg Прессование двух заготовок одновременно (кроме PSK 3100A).

За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой.
psk-9000a_18.jpg Встроенная гидростанция

Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.
psk-9000a_19.jpg Пульт управления прессом

Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.
Техническая характеристика

Длина прессуемой заготовки, наибольшая, мм

9000

Ширина прессуемой заготовки, мм:
— наименьшая
— наибольшая


40
150

Толщина прессуемой заготовки, мм:
— наименьшая
— наибольшая


10
80

Усилие прессования, кг

6500

Диаметр торцовочной пилы, мм

350

Такт работы пресса, сек

20

Частота вращения привода конвейера, об/мин

680

Частота вращения привода подающего ролика, об/мин

1350

Частота вращения привода торцовочной пилы, об/мин

2840

Частота вращения привода гидростанции, об/мин

1500

Мощность электродвигателя привода конвейера, кВт

0,75

Мощность электродвигателя подающих роликов, кВт

0,4

Мощность электродвигателя торцовочной пилы, кВт

2,2

Мощность электродвигателя привода гидростанции, кВт

4

Общая установленная мощность, кВт

7,35

Рабочее давление в пневмосистеме, МПа (кг/см 2)

0,8 (8)

Рабочее давление в гидросистеме, МПа (кг/см 2)

6 — 16 (60 – 160)

Габаритные размеры, мм:
— длина
— ширина
— высота


10820
1320
1480

Масса, кг

3200
