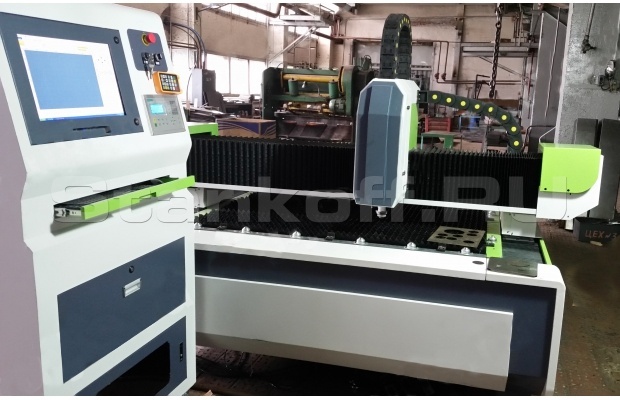

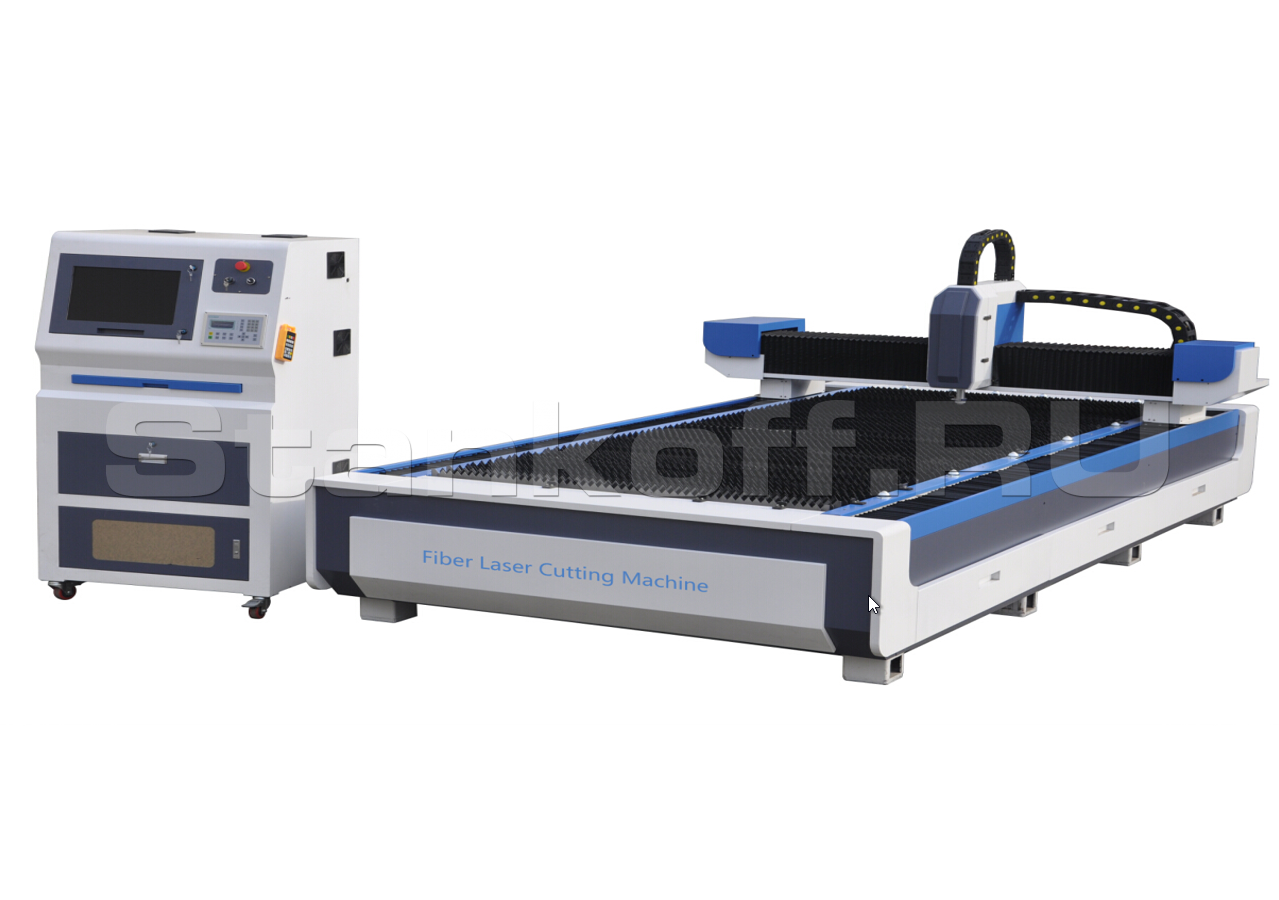

Станок волоконной лазерной резки металла FIBER RJ 1530/1000 Raycus


Станок волоконной лазерной резки металла FIBER RJ 1530/1000 Raycus Станок волоконной лазерной резки металла FIBER RJ 1530/1000 Raycus
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

Оптоволоконная лазерная резка металла – это новый метод раскроя листовых материалов. Основным инструментом здесь является лазерный луч, который мгновенно прогревает поверхность обрабатываемого изделия, так что она моментально плавится и испаряется. В результате чего получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.

Особенности конструкции


Источник лазера Raycus

Источник лазера Raycus

Обеспечивает качественную и долговременную работу. Срок работы 100 000 часов.

Автоматическая регулировка высоты

Автоматическая регулировка высоты

Увеличивает качество и точность при работе по неровному металлу

Серводвигатели FUJI (Япония)

Серводвигатели FUJI (Япония)

Установлены на каждом узле (4шт. × 0,85 Вт) для перемещения по осям X, Y и Z и обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения.

Линейные направляющие HIWIN

Линейные направляющие HIWIN

Станок по всем осям оснащен квадратными линейными направляющими и каретками тайваньской фирмы Hiwin. Сечение направляющих 25мм. Такие направляющие в комплексе с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Зубчатая рейка и шестерня

Зубчатая рейка и шестерня

Передача по осям XY станка осуществляется по зубчатой рейки, За счет применения по рейки увеличивается точность при работе станка, также и скоростные параметры, увеличивая скорость холостого перемещения до 50 м/мин.

Централизованная система смазки

Централизованная система смазки

Станок оснащен централизованной системой смазки

Защита от пыли

Защита от пыли

Все направляющие на станке надежно закрыты шторками, что не позволяет стружки и грязи попадать на них. Тем самым повышая срок службы станка.

Шкаф управления

Шкаф управления

Отдельный шкаф управления с комплектующими с профессиональной системой управления Cypcut

Чиллер CW 6100

Чиллер CW 6100

Автоматический чиллер для охлаждения лазера

Беспроводной пульт

Беспроводной пульт

С помощью пульта можно регулировать позицию лазерной головки, обнулить координаты и др.

Комплектация

ОПТОВОЛОКОННЫЙ ЛАЗЕР RJ-1530– механическая часть 1 шт.
Источник Raycus 1000 Вт
1 шт.
Серводвигатели FUJI (Япония) 4 шт.
Стойка управления с ЖК-дисплеем и ПК 1 комп.
Система регулировки высоты заготовки BCS 100 1 шт.
Лазерная головка Au3tech С5 1 шт.
Чиллер CW 6100 1 шт.
Беспроводной пульт управления 1 шт.
Система аспирации 2 шт.
Автосмазка 1 шт.
ЗИП 1 комп.

Опции

  • Поворотное устройство для резки труб
  • Сменный стол
  • Защитная кабина

Обрабатываемые материалы

Материал Толщина мм. Скорость м/мин Газ
Нержавеющая сталь 1 11 N2
2 5 N2
3 2,8 N2
4 2,2 N2
5 1,5 N2
Углеродистая сталь 1 12 O2
2 6 O2
3 3,5 O2
4 2,6 O2
5 2 O2
6 1,6 O2
7 1,4 O2
8 1,2 O2
10 0,9 O2
Рабочая зона (X*Y*Z) 1500×3000 мм
Тип лазера Оптоволоконный лазер
Производитель лазера Raycuslaser
Мощность лазера 1000 Вт
Длина волны лазера 1070 Нм
Срок работы лазера 100 000 часов
Вид охлаждения Водяной чиллер CW-6100
Направляющий по осям XY Z Hiwin 25 мм
Передача по осям XY Зубчатая рейка Тайвань
Передача по оси Z Шарико-винтовая пара
Двигатель по осям XY Z Японский серводвигатель FUJI 850 Вт и драйвер
Датчик высоты Автоматический
Система управления Cypcut
Поддерживает файл CAD, CorelDRAW работает, формат plt.,AI.,dxf. и т.д..
Смазка Централизованная система смазки
Макс. Скорость резки 30 м/мин
Точность позиционирования ±0.04 мм
Точность повторного позиционирования ±0.02 мм
Минимальная ширина резки 0.12 мм
Напряжение, В 220
Частота тока, Гц 50
Гарантия на лазерный источник 2 года
Габариты без упаковки д/ш/в, 4000х2100х1600 мм
Вес 2200 кг
