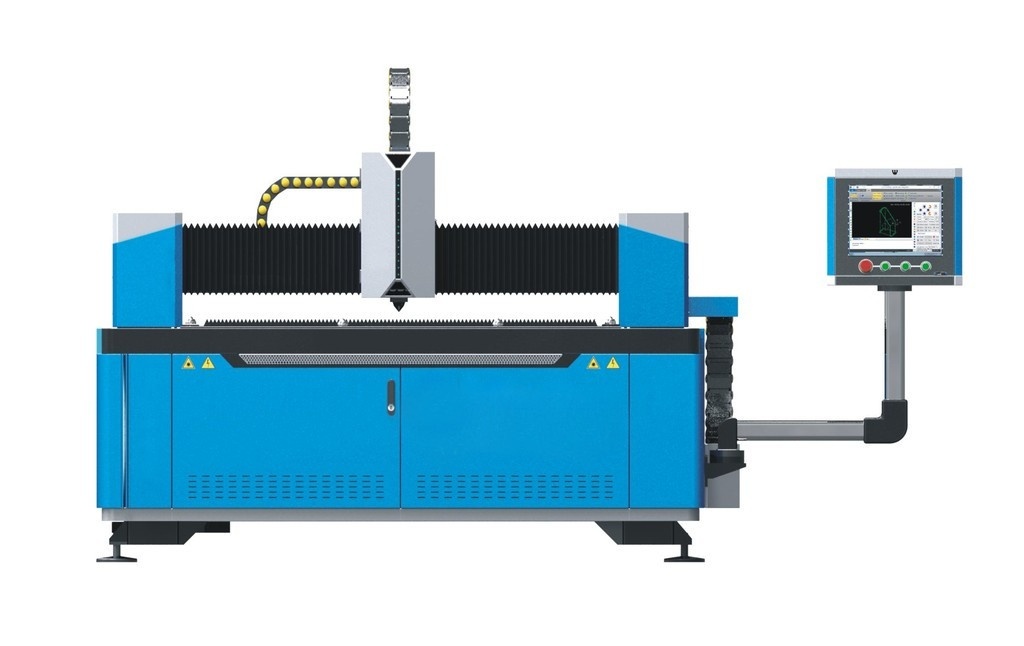

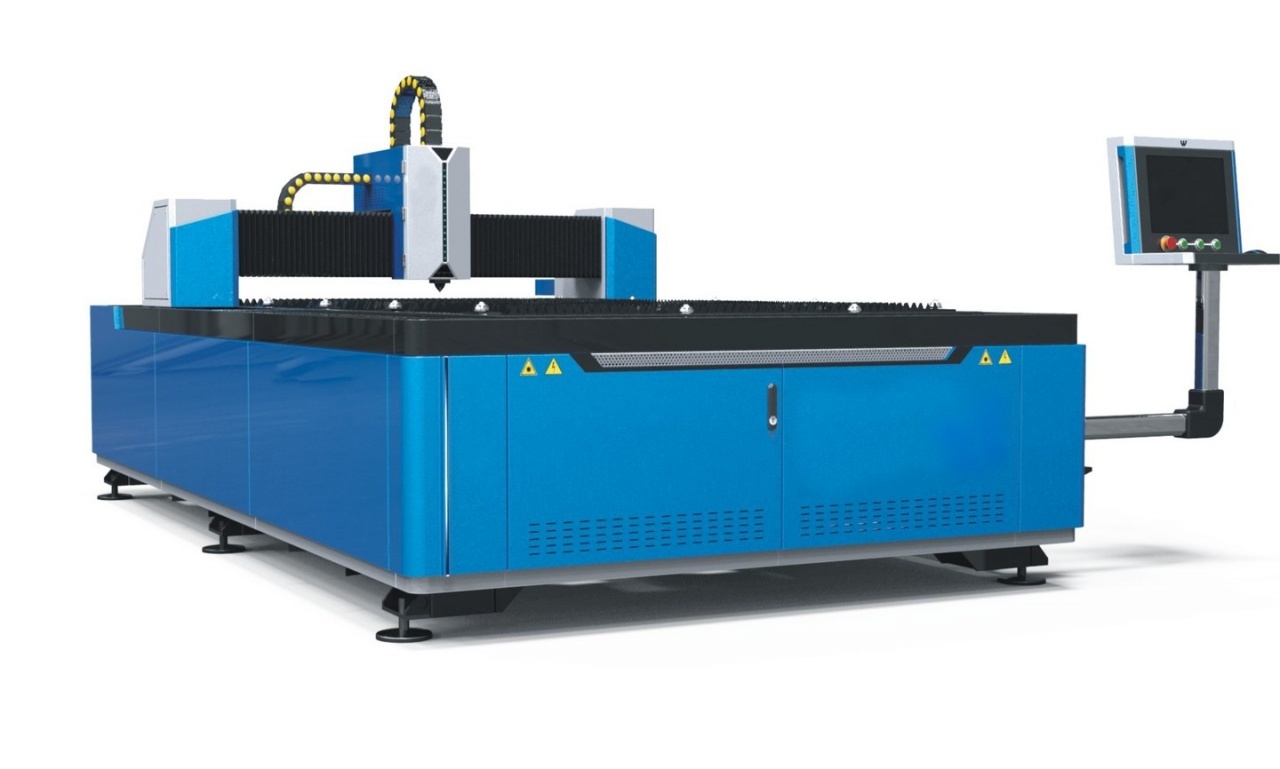

Установка оптоволоконной лазерной резки металла FIBER TS 1530 FL 1000 Вт

Контакты

Маргарита

+7 (995) 888-07-04

Реклама Рекомендуем предложения

Установка оптоволоконной лазерной резки металла XTC-1530W/2000 IPG Подробное описание и цена >>>

Установка оптоволоконной лазерной резки металла OR-E1530/2000 IPG Подробное описание и цена >>>

Установка оптоволоконной лазерной резки металла OR-E1530/1500 IPG Подробное описание и цена >>>

Детальное описание

Оптоволоконная лазерная резка металла – это новый метод раскроя листовых материалов. Основным инструментом здесь является лазерный луч, который мгновенно прогревает поверхность обрабатываемого изделия, так что она моментально плавится и испаряется. В результате чего получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.

Особенности конструкции

Система регулировки высоты лазерной головы BCS 100

Высота между головкой резки и металлом регулируется автоматически. Также имеется автоматическая настройка режима работы при обработке неровного металла.

Направляющие по осям X Y

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «THK» (Тайвань). Сечение направляющих – 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетанием с высокой жесткостью станины и портала обеспечивает не только высокую жесткость самого станка, но также и продление срока эксплуатации.

Передача по осям XY

Передача обрабатываемого металла по рабочему столу существляется с помощью зубчатой рейки фирмы производства компании «Herion». Максимальная скорость холостого перемещения – до 50 м/мин.

Источник лазера Raycus

Станок укомплектован источником Rycuslaser от компании «FIBER»(Китай) – одного из мировых лидеров в области производства оптиковолоконных лазеров.

Система управления Cypcut

Блок управления размещен внутри станины станка, что позволяет экономить производственные площади.

Сервоприводы Schneider

Сервоприводы Schneider
Станок по всем осям оснащен серводвигателем с редуктором производства компании «Schneider» (мощность по осям «XхY» – 750 Вт, по оси Z – 400 Вт. Использование данного сервопривода позволяет существенно увеличить как точность движения станка, так скорость работы (до 30 м/мин).

Стойка управления с ЖК-дисплеем и ПК

В комплектацию станка входит промышленный компьютер производства «ADVANTECH».

Чиллер CWFL-1000

Автоматический чиллер для охлаждения лазера

Централизованная система смазки

Станок оснащен централизованной системой смазки

Комплектация

Оптоволоконный лазер TS 1530 FL – механическая часть	1 шт.
Источник Raycus 1000 Вт	1 шт.
Серводвигатели Schneider	4 шт.
Стойка управления с ЖК-дисплеем и ПК	1 комп.
Система регулировки высоты заготовки BCS 100	1 шт.
Лазерная головка WSX 500	1 шт.
Чиллер CWFL-1000	1 шт.
Беспроводной пульт управления	1 шт.
Система аспирации	2 шт.
Автосмазка	1 шт.
ЗИП	1 комп.

Дополнительные опции

Увеличение рабочего поля до 6 м
Автоматический сменный стол
Защитная кабина
Автофокус WSX (фокусировка луча)
Система подготовки сжатого воздуха для оптоволоконных лазеров (FIBER) (Компрессор высокого давления + осушитель + комплект фильтров (3 шт.)

Обрабатываемые материалы

Материал	Толщина мм.	Скорость м/мин	Газ
Нержавеющая сталь	1	11	N2
	2	5	N2
	3	2,8	N2
	4	2,2	N2
	5	1,5	N2
Углеродистая сталь	1	12	O2
	2	6	O2
	3	3,5	O2
	4	2,6	O2
	5	2	O2
	6	1,6	O2
	7	1,4	O2
	8	1,2	O2
	10	0,9	O2

Технические характеристики оптоволоконного лазера TS 1530 FL 1000 Вт
Рабочая зона (XYZ)	1500×3000 мм
Тип лазера	оптоволоконный лазер
Производитель лазера	Raycus laser (опция - IPG)
Мощность лазера	1000 Вт
Длина волны лазера	1070 Нм
Срок работы лазера	100 000 часов
Вид охлаждения	чиллер CWFL-1000
Направляющий по осям XYZ	THK 25 мм
Передача по осям XY	зубчатая рейка Herion (Германия)
Передача по оси Z	шарико-винтовая пара
Двигатель по осям XY Z	серводвигатель Schneider
Датчик высоты	автоматический
Система управления	Cypcut
Поддерживает файл	CAD, CorelDRAW, plt.,AI.,dxf.
Смазка	централизованная система смазки
Макс. Скорость резки	30 м/мин
Точность позиционирования	±0.04 мм
Точность повторного позиционирования	±0.02 мм
Минимальная ширина резки	0.12 мм
Напряжение	220 В
Частота тока	50 Гц
Габариты без упаковки д/ш/в,	4500х2250х1500 мм
Вес	2400 кг
