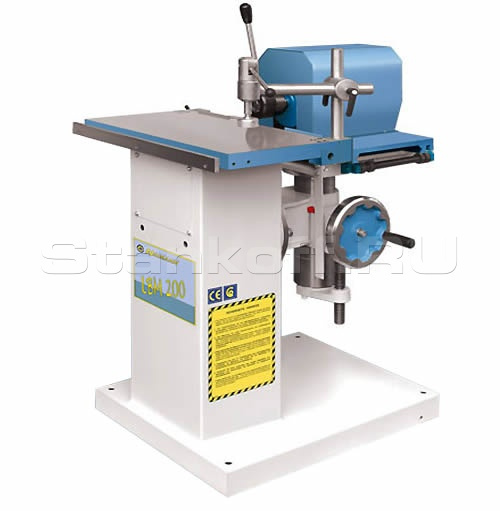

Сверлильно-пазовальный станок LBM 200


Сверлильно-пазовальный станок LBM 200
Производитель
ZMM STOMANA (Болгария)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства.
Станина станка – сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство.

На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя.
Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи патрона Westcott

Схемы обработки

Многошпиндельный сверлильно-пазовальный станок МХ 6414, схема обработки Многошпиндельный сверлильно-пазовальный станок МХ 6414, схема обработки Многошпиндельный сверлильно-пазовальный станок МХ 6414, схема обработки

Область применения

Применяется в столярно-строительном и мебельном производстве.

Конструктивные особенности

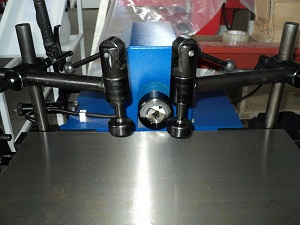

Сверлильно-пазовальный станок LBM 200, на столе установлено 2 эксцентриковых прижима На столе установлено 2 эксцентриковых прижима для надежной фиксации заготовки.

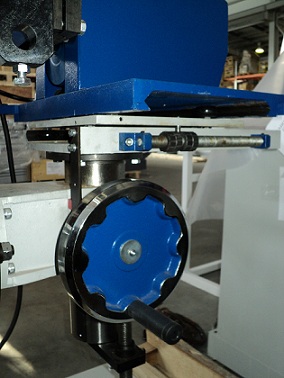

Сверлильно-пазовальный станок LBM 200, регулировка шпинделя по высоте Регулировка шпинделя по высоте осуществляется с помощью удобного маховика.

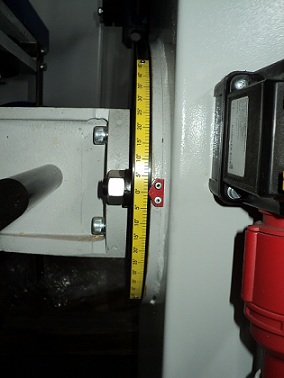

Сверлильно-пазовальный станок LBM 200, угол наклона шпинделя 45 градусов Угол наклона шпинделя ± 45 градусов легко задается по угловой линейке.
Сверлильно-пазовальный станок LBM 200, ход шпинделя в продольном и поперечном направлении регулируется с помощью упоров Ход шпинделя в продольном и поперечном направлении регулируется с помощью упоров.
Сверлильно-пазовальный станок LBM 200, универсальный патрон под любой диаметр хвостовика Универсальный патрон под любой диаметр хвостовика, производство Италия.

Стандартная комплектация

  • 2 эксцентриковых прижима
  • Универсальный патрон Westcott под любой диаметр хвостовика


Дополнительная комплектация:

  • устройством для пошагового сверления (16-22-25-32 мм);
  • поворотной направляющей линейкой.
Сверлильно-пазовальный станок LBM 200

Устройство пошагового сверления

Сверлильно-пазовальный станок LBM 200

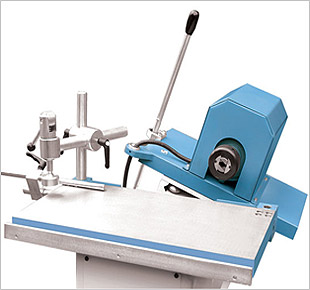

Сверлильная голова в наклоненном положении

Технические характеристики сверлильно-пазовального станка LBM 200
Рабочая поверхность стола, мм

600х320

Угол  поворота стола шпинделя в горизонтальной плоскости, град

± 45°

Продольный ход шпинделя, мм

 240

Поперечный ход шпинделя, мм

200

Вертикальный ход шпинделя, мм

150

Диаметр высверливаемых отверстий, мм

1 ÷ 20

Частота вращения инструмента, об/мин

2 860

Мощность эл/двигателя, кВт

2,2

Габариты, мм

1164х724х1080

Масса, кг

180
