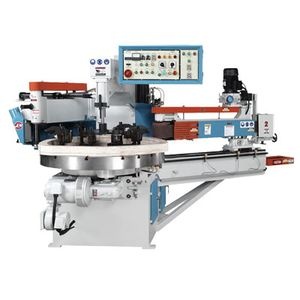

Копировально-фрезерный станок LH-62-S


Копировально-фрезерный станок LH-62-S
Производитель
QUADRO (Тайвань)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение:

Предназначены для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий.

Особенности станков:

Станки сочетают в себе возможности тяжелых машин (PF-71160, PF-71180 и д.р.) и компактную структуру легких станков (LH-28, LH-40).

Комплектация станков:

1 фрезерный узел

1 шлифовальный узел

Устройство станков:

  • Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси
  • Для обкатки (фрезерования по периметру) плоских заготовок, например сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола.
  • Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по периметру стола.
  • Рабочий орган – фреза/шлиф. узел, имеет ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

Принцип работы:

Столешницы, сиденья стульев и т.п. – для фрезерования таких заготовок в центре стола крепится шаблон требуемой формы, на шаблон укладывается заготовка и прижимается сверху центральным пневмоприжимом. Стол с заготовкой вращается – заготовка обрабатывается по всему периметру за один проход. Заготовки можно устанавливать пакетами (друг на друга).

Ножки стульев, спинки стульев и т.п. – для продольного фрезерования таких заготовок по периметру стола крепятся шаблоны, на шаблоны укладываются заготовки и фиксируются специальными пневмоприжимами расположенными так же по периметру стола. Стол вращается, за 1 оборот обрабатывается несколько заготовок (в зависимости от их размера). Во время данной операции стол не останавливается, оператор успевает снять обработанное изделие и установить на его место новую заготовку, т.к. прижим заготовок осуществляется автоматически – это позволяет добиться высокой производительности.


Примеры изделий

Ножки стульев, спинки стульев и т.п
Сиденья стульев, столешницы и т.п
Вешалки и т.п. криволинейные изделия
Техническая характеристика
Диаметр обработки, мм 152 - 1570
Диаметр стола, мм 1160
Скорость вращения стола, об/мин 1 - 3
Скорость вращения шпинделя, об/мин 8000
Диаметр шпинделя, мм 30
Высота шпинделя, мм 140
Максимальный диаметр фрезы, мм 200
Диаметр копировального подшипника, мм 100
Мощность привода вращения стола, кВт 1,5
Мощность фрезерного узла, кВт 7,5
Мощность шлифовального узла, кВт 1,5
Вес, кг 1750
Габариты станка, м 1,9x2,0x1,9
