Устройство поштучной выдачи УВГС-01

Область применения: Устройство поштучной выдачи УВГС-01 предназначено для поштучной выдачи бревен из буферного пакета леса, образующегося после сбрасывания его с магистральной бревнотаски, на рабочий стол головного лесопильного станка первого ряда.

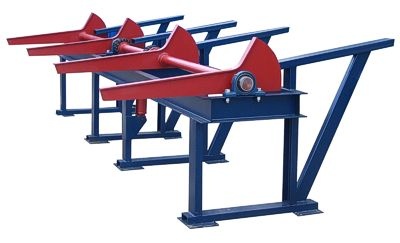

Устройство выдачи, общий вид

Устройство выдачи, общий вид

Устройство выдачи состоит из рамы замкнутой конструкции, 4х выдающих вил с разобщительными пятками и гидропривода вил с распределителем управления. Вилы жестко закреплены на опорных валах, соединенных цепными муфтами. Валы имеют возможность свободного поворота в подшипниковых самоустанавливающихся буксах Asashi (Япония). Буферные склизы перед вилами служат для накопления леса перед станком первого ряда.

Устройство выдачи, общий вид

Устройство выдачи в системе подачи леса к станку первого ряда

Конструкция

• 4 вилы для выдачи материала с разобщительными пятками.
• Привод - гидравлический, гидрооборудования Duplomatic (Италия), гидроцилиндры Atos (Италия).
• Максимальный Ф бревна – 600 мм.
• Высота приема - 1300 мм.
• высота выдачи - 850 мм.
• Мощность гидростанции - 3кВт.
