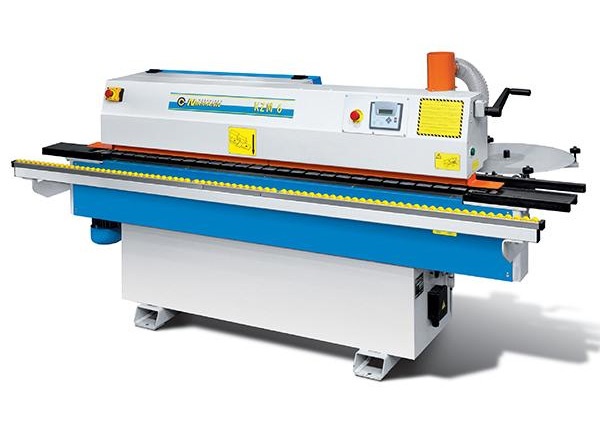

Станок кромкооблицовочный с автоматической подачей KZM-6R


Станок кромкооблицовочный с автоматической подачей KZM-6R
Производитель
ZMM STOMANA (Болгария)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Схемы обработки

Предварительное фрезерование

Торцовка

Фрезерование свесов

Обкатка углов





Циклевка радиусная

Циклевка плоская

Полировка




Отличительные особенности

  • Cкорость подачи  10 м/мин;
  • Алмазные фрезы на узле предварительного фрезерования 12000 об/мин. D60 x d20 x h48, Z 3+3;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Тефлоновый резервуар для клея   под  клеенаносящим  роликом;
  • Автоматическое  понижение  температуры  клея  при  останове работы;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ
    или АBS, с макс сечением 3x45мм

Компоновка станка:

  • Узел предварительного фрезерования;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с  двумя высокочастотными  двигателями 12000 об/мин. Радиус фрезы 2мм или 3мм( опция);
  • Узел обкатки углов;
  • Узел радиусной цикли;
  • Узел плоской цикли;
  • Полировальный узел;
  • Транспортная система с  цепью. Несущие плиты  шириной – 73мм;
  • Прижимные ролики верхней балки  изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала D600мм;
  • Выдвижной поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха

Конструктивные особенности


Предварительное фрезерование

Для предварительной прифуговки заготовки перед приклеиванием кромки для удаления сколов и ступеньки от подрезной пилы (первый мотор работает в направлении подачи, второй против - для исключения сколов), макс припуск на обработку 3 мм. Узел подфуговки состоит из двух высокочастотных двигателей 12000об/мин, 1,1кВт и 0,75 кВт. Алмазные фрезеры PCD CUTTER D60 x d20 x h48, Z 3+3
Имеется возможность отключения узла фрезерования и работы без него.


Настройка

С помощью цифровых счетчиков на направляющей линейке производится настройка на толщину кромки.


Подача кромки

Направляющая система кромки состоит из ролика и прижимного башмака, что позволяет приклеивать тонкую и толстую кромку с минимальными настройками.


Клеевой бачок

Имеет нижнее расположение относительно клеенаносящего вала. Клеевой бачок покрыт тефлоном, что обеспечивает наилучшее качество клея, т.к. клей не пригорает к стенкам бачка. Нанесение клея с помощью клеенаносящего ролика происходит в одном направлении с подачей детали, без необходимости регулировки на толщину материала.


Пресс группа

Зона прижима состоит из двух роликов. Первый ролик большого диаметра приводной, второй допресовочный свободного вращения. Прижим роликов осуществляется пружиной. Настройка на толщину кромки происходит с помощью счетчика.


Торцовочный агрегат

Торцовочный узел с одним высокочастотным двигателем( 12 000 об/мин)
Пила Ф110 х 22, Z=20 зуба – 2 шт.
Используется промышленные двигатель ELTE(Италия).


Фрезерный узел снятия свесов

  • Состоит из двух высокочастотных двигателей с счетчиками точной настройки на разную толщину кромки
  • 2 высокочастотных двигателя ~12000 об/мин. Фрезы Ф75; Z = 4; R2 или R3 ( опция).
  • Используется высокочастотные двигатели ELTE(Италия)

Узел обкатки углов

Предназначен для профильного фрезерования передних и задних стыков кромки на различных профилях.  В комплект включена фреза с радиусной заточкой.

  • 1 шт. электродвигатель 0,35 кВт, 200 Гц, 12.000 об/мин

Цикля радиусная

Оснащена круглыми копирами для точной обработки профиля детали. Копиры находятся на минимальном расстоянии от края детали. Счетчики на узле позволяют точно настроить узел на разную толщину кромки.


Цикля клеевого шва

Циклевочный узел убирает излишки клея, снимая минимальный припуск с кромки, достигая идеальное качество клеевого шва.


Полировка (опция)

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400об/мин. С шарнирной настройкой с перемещением во всех плоскостях позволяет точно настроить на финишную обработку кромки.


Подающей конвейер

Деталь подается цепным конвейером с обрезиненными башмаками. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор




Комплектующие

Автоматический кромкооблицовочный станок укомплектован ведущими мировыми производителями такими как: высокочастотные  двигатели ELTE; Пневмооборудование SMC (пневмоподготовительная группа входит в базовую комплектацию станка)


Панель управления

Удобный дисплей отображает настройки и рабочие параметры. На дисплее отображается температуры клея. Имеется автоматическое понижение температуры клея при перерывах в работе для сохранения качества клея.

Технические характеристики кромкооблицовочного станка KZM-6R
Толщина кромки, мм 0,4 ÷ 3
Размеры обрабатываемой панели, мм:
- толщина
- ширина минимальная
- длина минимальная

10÷45
70
90
Скорость подачи, м/мин 10
Узел предварительного фрезерования:
- частота вращения, об/мин
- мощность двигателей, кВт

12 000
1х1,1; 1х0,75
Торцовочный узел:
- частота вращения, об/мин
- мощность двигателя, кВт

12000
0,3
Фрезерный узел для снятия свесов:
- частота вращения, об/мин
- мощность двигателя, кВт

12000
2х0,35
Узел обкатки углов:
- частота вращения, об/мин
- мощность двигателя, кВт

12000
1х0,35
Ёмкость клеевого бачка, л 2
Требуемое давление воздуха, атм. 7
Диаметр патрубка аспирации, мм 120
Общая мощность, кВт 7
Габариты, мм 3700х1200х1260
Масса, кг 880
