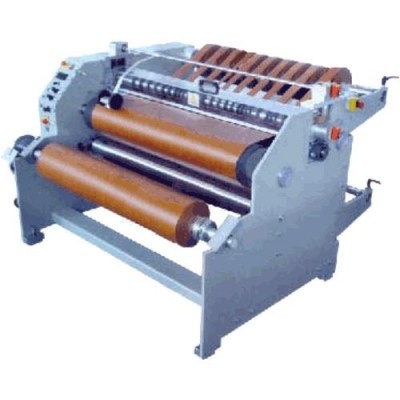

Станки для раскроя облицовочных материалов SM 1400
+7 (995) 888-07-03
Детальное описание
При облицовке кромок плитных материалов, деталей мебели, а также укутывании погонажа используется раскроенная на полоски декоративная пленка из различных синтетических материалов. Станки данной серии раскраивают облицовочные материалы в рулоне на полоски различной ширины (пленка ПВХ, отделочные пленки, полипропиленовые пленки и другие виды облицовочных материалов толщиной до 0,4 мм).
Применение
Станки используются на предприятиях по производству облицовочных и кромочных материалов, для получения рулонов материала нужной ширины.
Ножевой вал с системой разматывания и скрутки рулонного материала
Стандартная комплектация
- 2 скручивающих вала с зажимным контролем натяжения пленки
- Пятнадцать режущих ножей
- Индикатор скорости
- Измерительный индикатор для раскроенных полос
Конструктивные особенности
| Разматывающий вал | На валу устанавливается рулон раскраиваемого материала. Вал оснащен центрирующим механизмом и пневматическим стопором. |
| Скручивающие валы | Два скручивающих вала служат для скрутки раскроенных полос материала в отдельные рулоны. Валы оснащены пневматической системой регулирования натяжения пленки с помощью фрикционных зажимных дисков. На валах установлено 175 фрикционных дисков, каждый из которых крепится 9-ю штифтами. |
| Верхний и нижний ножевые валы | На верхнем и нижнем ножевых валах на заданном расстоянии установлены верхние и нижние дисковые ножи. (см.фото.) При вращении вала полотно материала раскраивается на полосы заданной ширины. |
| Система безопасности | Соответствует стандартам СЕ (кабель аварийной остановки станка) |
| Технические характеристики станков SM 1400 | ||
| Наименование параметров | SM 1400-F | |
| Максимальный диаметр рулона, мм | 500 | |
| Максимальная ширина рулона, мм | 1400 | |
| Минимальная ширина раскроенной полосы, мм | 15 | |
| Тип ножей | Нижние и верхние дисковые ножи | |
| Количество ножей, шт | 15 | |
| Диаметр скручивающего вала, мм | 152 | |
| Диаметр разматывающего вала, мм | 76 | |
| Система подачи и обмотки рулона | Фрикционная система | |
| Скорость резания, м/мин | 0 - 75 | |
| Типы раскраиваемых материалов | ПВХ, полипропилен, меламин, бумага | |
| Частота, Гц | 50 | |
| Рабочее напряжение, В | 380 | |
| Мощность, кВт (главный двигатель с редуктором) | 3 | |
| Тип контроллера | Электронный конвертер | |
| Габариты, мм | 2180х1700х1300 | |
| Масса | 1480 | |
