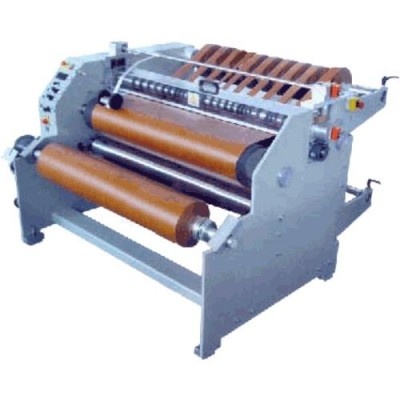

Станки для раскроя облицовочных материалов SM 700

Контакты

Али

+7 (995) 888-07-03

Детальное описание

При облицовке кромок плитных материалов, деталей мебели, а также укутывании погонажа используется раскроенная на полоски декоративная пленка из различных синтетических материалов. Станки данной серии раскраивают облицовочные материалы в рулоне на полоски различной ширины (пленка ПВХ, отделочные пленки, полипропиленовые пленки и другие виды облицовочных материалов толщиной до 0,4 мм).

Применение

Станки используются на предприятиях по производству облицовочных и кромочных материалов, для получения рулонов материала нужной ширины.

Ножевой вал с системой разматывания и скрутки рулонного материала

Стандартная комплектация

2 скручивающих вала с зажимным контролем натяжения пленки
Пятнадцать режущих ножей
Индикатор скорости
Измерительный индикатор для раскроенных полос

Конструктивные особенности

Разматывающий вал	На валу устанавливается рулон раскраиваемого материала. Вал оснащен центрирующим механизмом и пневматическим стопором.
Скручивающие валы	Два скручивающих вала служат для скрутки раскроенных полос материала в отдельные рулоны. Валы оснащены пневматической системой регулирования натяжения пленки с помощью фрикционных зажимных дисков. На валах установлено 175 фрикционных дисков, каждый из которых крепится 9-ю штифтами.
Верхний и нижний ножевые валы	На верхнем и нижнем ножевых валах на заданном расстоянии установлены верхние и нижние дисковые ножи. (см.фото.) При вращении вала полотно материала раскраивается на полосы заданной ширины.
Система безопасности	Соответствует стандартам СЕ (кабель аварийной остановки станка)

Технические характеристики станков SM 700
Наименование параметров	SM 700-F
Максимальный диаметр рулона, мм	600
Максимальная ширина рулона, мм	700
Минимальная ширина раскроенной полосы, мм	15
Тип ножей	Нижние и верхние дисковые ножи
Количество ножей, шт	15
Диаметр скручивающего вала, мм	152
Диаметр разматывающего вала, мм	76
Система подачи и обмотки рулона	Фрикционная система
Скорость резания, м/мин	0 - 75
Типы раскраиваемых материалов	ПВХ, полипропилен, меламин, бумага
Частота, Гц	50
Рабочее напряжение, В	380
Мощность, кВт (главный двигатель с редуктором)	3
Тип контроллера	Электронный конвертер
Габариты, мм	1200х1700х1300
Масса	1100
