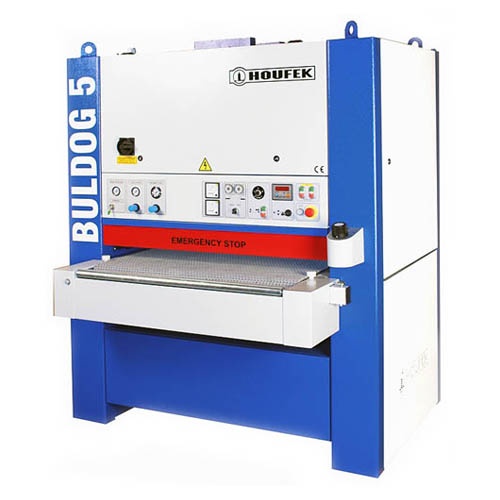

Калибровально-шлифовальный станок по дереву BULDOG 5


Калибровально-шлифовальный станок по дереву BULDOG 5 Калибровально-шлифовальный станок по дереву BULDOG 5
Производитель
Houfek (Чехия)
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение

Калибровально-шлифовальный станок Buldog 5 предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужны эти станки шлифовальные? Шлифование массива древесины различных пород (мягкие породы: сосна, ель; твердые породы: дуб, бук, береза и т.д.), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

Преимущества:

  • BULDOG-5 – новая аббревиатура всем хорошо известной модели шлифовально-калибровального станка Buldog Brisk или просто Buldog. Именно этот станок является бестселлером чешской фирмы ХОУФЕК не только в России, но и вообще в мире!
  • Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
  • Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
  • Достаточно большие мощности электродвигателей (11 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
  • Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Идеальные условия для калибрования.
  • Настройка на рабочую высоту осуществляется столом. Стол перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
  • Самая широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка Buldog 5 имеет все самое необходимое, рабочие ширины самые распространенные, удовлетворяются почти все производственные требования по шлифованию.
  • Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Комплектация:

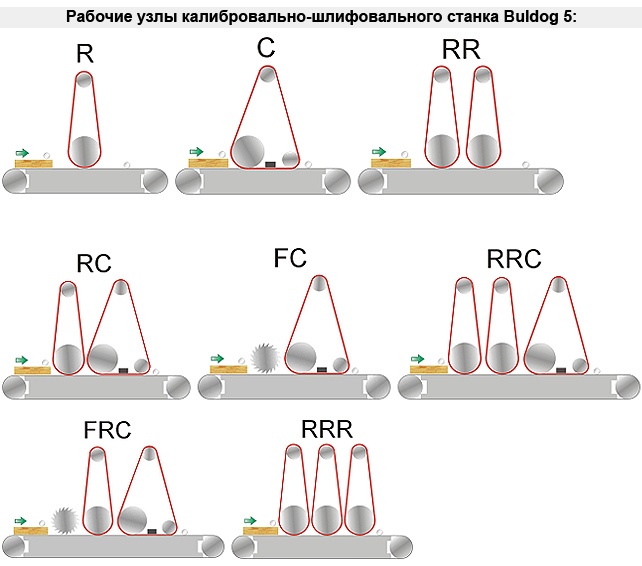

  • 3 типа рабочих агрегатов: калибровальный (R), шлифовальный (С) и фрезерно-строгальный (F). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. Строгально-фрезерный вал (F) – вал с твердосплавными пластинками, равномерно распределенными по спирали. Еще его называют вал типа «кукуруза». Он предназначен для строгания широких древесных заготовок со съемом до 5 мм. Фактически узел работает как рейсмусовый станок. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, HPL и т.д.
  • Шлифовальные обрезиненные валы диаметром 160 мм различной твердости
  • Автоматический запуск звезда-треугольник на каждый узел
  • Цифровой счётчик положения стола с точностью 0,1 мм
  • Автоматическое центрирование шлифовальной ленты
  • Пневматическое натяжение шлифовальной ленты
  • Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
  • Инструкция по эксплуатации (технический паспорт на станок) на русском языке

Дополнительные изображения

Шлифовальный станок BULDOG 5, панель управления  Шлифовальный станок BULDOG 5, прижимы для коротких заготовок  Шлифовальный станок BULDOG 5, строгальный вал  Шлифовальный станок BULDOG 5, удлинение стола  Шлифовальный станок BULDOG 5, центрирование конвейера  Калибровально-шлифовальный станок Buldog 5, шлифовальные узлы.  Шлифовальный станок BULDOG 5, автоматическое позиционирование  Шлифовальный станок BULDOG 5,  модуль очистки

По запросу:

  • Работающие с массивом древесины знают, что шлифовать надо всегда вдоль волокон. Но станки BULDOG-5 шлифуют не только дерево, но и МДФ, художественный шпон, мягкие грунты и т.д. Для этих операций зачастую нужен узел поперечного шлифования. И у чешских станков есть на выбор три типа таких поперечных групп с электронными секционными утюжками и шевронной лентой-подложкой.
  • Усиление мощности двигателя возможно до 15 или 18 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
  • На каждый шлифовальный узел можно поставить двухскоростной электродвигатель. Это дает возможность шлифовать различные материалы в разных режимах. Например, мягкие породы древесины надо пропускать через станок медленно, а шлифовальная лента при этом должна вращаться быстро.
  • Каждый шлифовальный узел станка Buldog может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей после грунтовки, покраски, лакировки, твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков BULDOG ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
  • Бесступенчатое изменение скорости подачи заготовок идет взамен двум дискретным скоростям подачи. Весьма полезная опция, направленная как раз на точный подбор относительных скоростей шлифования.
  • ЧПУ станка – touch screen панель с графическим интерфейсом. Чешская фирма HOUFEK не предлагает дешевых программаторов (как большинство итальянских производителей калибровально-шлифовальных станков), у нас полноценное компьютерное управление, многоязыковое меню (в том числе и на русском языке), всесторонняя диагностика неисправностей и т.д.
  • У калибровального станка серии Buldog-5 есть возможность непосредственного задания размеров заготовки. Оператор набирает на цифровом табло размер, нажимает кнопку «выполнить» и станок самостоятельно выставляет параметр. Это не просто удобство, но еще и точность!
  • Калибровальный станок БУЛЬДОГ имеет один или несколько контактных валов. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл.
  • Описываемая модель имеет целых 6 типов контактных утюжков. Можно выбрать нужный вариант для следующих типов изделий: мебельный щит (в том числе и не строганый склеенный на гладкую фугу мебельный щит), массивная доска различных пород древесины, доска пола, паркетная доска, наборный художественный паркет, фанерованные двери, шпонированные стеновые панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), филенчатые двери, мебель корпусная, столешницы, стулья, окна, подоконники, да много чего еще.
  • Обдувы шлифовальной ленты в шлифовальном станке Buldog доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
  • Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
  • Позиционер заготовки автоматический. Все шлифовально-калибровальные станки из модельного ряда чешской фирмы HOUFEK имеют позиционер заготовки (не автоматический). Автомат же бывает иногда необходим при работе с крупными изделиями (мебельный щит, двери, окна, стеновые панели).
  • Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
  • У BULDOG-5 можно увеличить длину шлифовальной ленты до 2200 мм. Чем длиннее абразивная лента, тем лучше и дольше она работает.
  • Двухстороннее удлинение рабочего стола у шлифовального станка Buldog-5 выполнено стационарным. Калибровалки как правило имеют впереди стол или рольганг, а удлинения позволяют увеличить базу станка. Подчас это просто необходимо.
  • Некоторые сервисные опции дают возможность оператору станка производить перенастройки в автоматическом режиме, без остановки и выключения.
  • Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
  • Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
  • Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
  • Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
  • Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.
Технические характеристики калибровально-шлифовального станка BULDOG 5-910
Максимальная ширина обработки, мм 910
Доступные варианты узлов R C RR RC FC RRR RRC FRC
Мощность главного двигателя, кВт 11 (15…18)* 2 х 11 (15…18)* 3 х 11 (15…18)*
Высота обработки, мм 3…160
Мощность двигателя подачи, кВт 0,30 / 0,47
Мощность двигателя подъема рабочего стола, кВт 0,2
Скорость подачи, м/мин 4,5 и 9,0 (3,0…12,0)*
Диаметр обрезиненного вала, мм 160
Длина шлифовальной ленты, мм 1900 (2200)*
Ширина шлифовальной ленты 930
Скорость вращения шлифовальной ленты, м/с 18,5 (3,0…24,0)*
Минимальная скорость воздушного потока, м/с 20…25
Диаметр патрубка аспирации, мм 2 х 150 3 х 150 3 (4) х 150
Производительность аспирационной установки, куб.м./час 6000 8000 10000
Расход сжатого воздуха, л/мин 20 (600…700)* 20 (800)* 30 (1000)*
Масса станка, кг 1350 1810 2450
