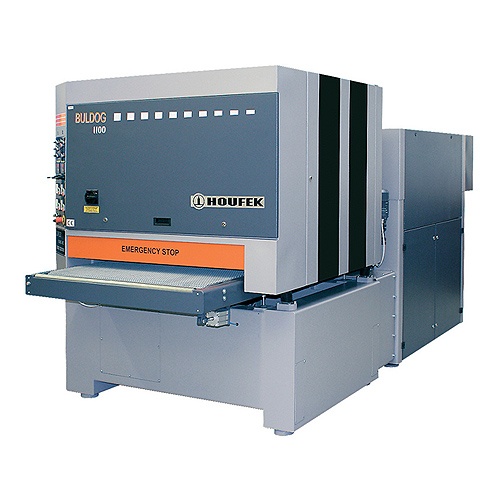

Калибровально-шлифовальный станок BULDOG DUPLEX


Калибровально-шлифовальный станок BULDOG DUPLEX Калибровально-шлифовальный станок BULDOG DUPLEX
Производитель
Houfek (Чехия)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение

Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX (ДУПЛЕКС) предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок одновременно с двух сторон. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Подобные шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

Преимущества:

  • Калибровально-шлифовальный двухсторонний станок BULDOG-DUPLEX сделан на базе шлифовальных станков BULDOG-7. Главное достоинство – одновременное двухстороннее калибрование и шлифование заготовок. Это удобно и избавляет от необходимости пропускать детали через станок дважды.
  • Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
  • Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. Калибровально-шлифовальный станок DUPLEX имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
  • Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
  • Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
  • Настройка на рабочую высоту осуществляется и шлифовальными агрегатами и конвейерами подачи. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.

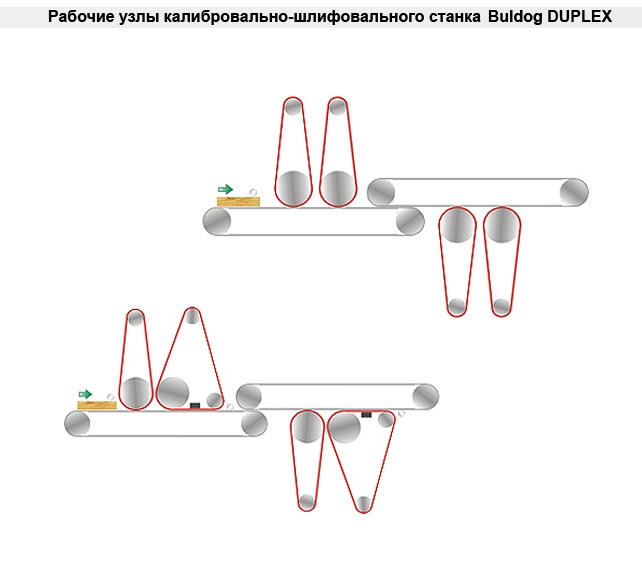

  • Два типа сочетаний узлов RR-RR и RC-RC перекрывают большинство задач по калибровке и шлифовке поверхностей. Станок может работать почти по всем деталям, за исключением коротких заготовок и тонкого межслойного шлифования.
  • Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Комплектация:

  • 2 типа рабочих агрегатов: калибровальный (R) и шлифовальный (С). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, и т.д.
  • Шлифовальные обрезиненные валы различной твердости диаметром 160 мм с возможностью увеличения до 200 мм.
  • CNC touch screen panel (ЧПУ станка с сенсорным экраном). Все управление шлифовальным станком сведено на один экран, отображаются и задаются все размеры, скорости, нагрузки, видны неисправности, все русифицировано, удобно графически.
  • Автоматический запуск звезда-треугольник на каждый узел
  • Цифровой счётчик положения рабочих шлифовальных групп и конвейеров с точностью 0,1 мм
  • Автоматическое центрирование шлифовальной ленты
  • Пневматическое натяжение шлифовальной ленты с возможностью регулировки
  • Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
  • Инструкция по эксплуатации (технический паспорт на станок) на русском языке

Дополнительные изображения

Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Вид сзади.  Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Лицевая сторона.  Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Выход.  Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Настройки узла С. Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Верхние узлы.  Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Нижние узлы 2.  Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Нижние узлы.  Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX. Обдув с соплами.

По запросу:

  • Усиление мощности двигателя возможно до 15 или 18 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
  • На каждый шлифовальный узел можно поставить двухскоростной электродвигатель. Это дает возможность шлифовать различные материалы в разных режимах. Например, мягкие породы древесины надо пропускать через станок медленно, а шлифовальная лента при этом должна вращаться быстро.
  • Каждый шлифовальный узел двухстороннего станка DUPLEX может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков DUPLEX ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
  • Бесступенчатое изменение скорости подачи заготовок идет взамен двум дискретным скоростям подачи. Весьма полезная опция, направленная как раз на точный подбор относительных скоростей шлифования.
  • ЧПУ станка – touch screen панель с графическим интерфейсом – стоит в качестве стандартного управления. Опционально можно поставить электромеханическое управление станком. Иногда это бывает проще и удобнее в обслуживании, если персонал на производстве не самый опытный.
  • Калибровально-шлифовальный двухсторонний станок DUPLEX имеет четыре контактных вала. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл. А диаметр вала может быть 160 или 200 мм.
  • Описываемая модель имеет только два типа контактных утюжков: жесткий и пневматический с подъемом/опусканием по таймеру. Можно выбрать нужный вариант для следующих типов изделий: мебельный щит (склеенный на гладкую фугу или минишип), массивная доска различных пород древесины, доска пола, паркетная доска, фанерованные двери, шпонированные стеновые панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), филенчатые двери, мебель корпусная, столешницы, окна, подоконники, и т.д.
  • Обдувы шлифовальной ленты в шлифовальном станке DUPLEX доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
  • Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
  • Позиционер заготовки автоматический. Все шлифовально-калибровальные станки из модельного ряда чешской фирмы HOUFEK имеют позиционер заготовки (не автоматический). Автомат же бывает иногда необходим при работе с крупными изделиями (мебельный щит, двери, окна, стеновые панели).
  • Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
  • Двухстороннее удлинение рабочего стола у двухстороннего шлифовального станка DUPLEX выполнено стационарным. Калибровалки как правило имеют впереди стол или рольганг, а удлинения позволяют увеличить базу станка. Подчас это просто необходимо.
  • Некоторые сервисные опции дают возможность оператору станка производить перенастройки в автоматическом режиме, без остановки и выключения.
  • Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
  • Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
  • Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
  • Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
  • Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.
Технические характеристики калибровально-шлифовального станка Buldog DUPLEX
Максимальная ширина обработки, мм 910
Доступные варианты узлов RR-RR RC-RC
Минимальная длина заготовки, мм 1300
Мощность главных электродвигателей, кВт 4 х 11 ( 15, 18)*
Скорость подачи, м/мин 4,5 и 9,0 (3…12)*
Диаметры обрезиненных валов, мм 4 х 120
Твердость первых обрезиненных валов, SH 90
Твердость вторых обрезиненных валов, SH 45
Длина шлифовальных лент, мм 1900
Скорость вращения шлифовальных лент, м/с 18,5 (3,0…24,0)*
Расход сжатого воздуха (без обдува лент), л/мин 15…20
Расход сжатого воздуха (с обдувом лент), л/мин 500…800
Минимальное рабочее давление в пневмосети, МПа 5
Диаметр патрубков аспирации, мм 4 х 150
Минимальная производительность аспирации, куб.м./час 4000
Минимальная скорость воздушного потока, м/с 20…25
Габаритные размеры станка (L x W x H), м 4,0 х 1,5…2,1 х 2,25
Габаритные размеры станка: длина, мм 4200
ширина, мм 1500 1900 2100
высота, мм 2250
Масса станка, кг 4000 4100
