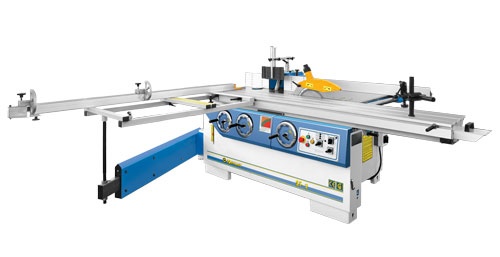

Комбинированный раскроечный станок с фрезерным узлом SF 2

Подрезной модуль

- Диаметр пильного диска, мм

Ø 120

- Диаметр вала, мм

Ø 20

- Обороты вала, мин-1

8000

- Мощность двигателя, кВт (л.с.)

0.75 (1.1)

Мощность гл. двигателя пильного узла, кВт (л.с.)

4.0 (5.5)

Поворотная линейка (без удлинения)

600,  900, 1219

Удлинения для поворотная линейка

600, 900

Макс. ширина пропила комплект уширительный стол и параллельной линейкой, мм

1400

Засовывающая труба с шлангом

Электронная индикация для параллельная линейка

Линейка поперечная короткая с угловыми фиксаторами

Предохранитель для фрезы с интегральной линейкой, мм

350, 500

Левое / правое вращения шпинделя

Обороты шпинделя (двухскоростной), мин-1

15000/ 9000/ 7500/ 6000/ 4500/ 3000

Мощность двигателя (двухскоростной), кВт (л.с.)

4.5/5.5, (6.1/7.4)

Диаметры сменяемые шпиндели фрезы, мм

Ø1 ¼”/125, Ø32/125, Ø35/125, Ø40/125

Сменяемые шпиндель для работы с ER32 патроны

Стол и предохранитель для шипорезания, мм

Ø 320

Прижимающую устройство для фрезы MORI

Длина форматного стола, мм

2544, 2800, 3000, 3200

Макс. длина пропила с подрезной модуль, мм

2400, 2640, 2900, 3100

Консольный стол 500x320 мм к форматного стола, мм

Пильный узел

Диаметр пильного диск – макс./ мин., мм

Ø 315/ Ø 250

Диаметр вала, мм

Ø 30

Макс. длина пропила с подрезной модуль, мм

2150

Макс. ширина пропила с параллельной линейкой, мм

1080

Макс. высота пропила, 90°/45°, мм

- при диаметр диске Ø 315 мм

102 / 72

- при диаметр диске Ø 250 мм

70 / 49

Мощность двигателя, кВт (л.с.)

3.0 (4.0)

Обороты вала, мин-1

4000

Диаметр наконечника для аспирации, мм

Ø 120

Фрезерный узел

Диаметр шпинделя, мм

Ø  30

Наклонение шпинделя

90° / 45°

Вертикальный ход шпинделя, мм

175

Полезная длина шпинделя, мм

125

Максимальный диаметр инструмента, мм:
-  при профилировании
-  при шипорезании

Ø 250
Ø 300

Шпиндель с морзовым конус для заменяемого шпинделя

МК4

Диаметр отверстие в рабочего стола, мм

Ø 260

Максимальны диаметр / глубина спускания инструмента под рабочая поверхность стола, мм

Ø 250 / 60

Обороты шпинделя (двухскоростной), мин-1

10000/ 8000/ 6000/5000/ 4000/ 3000

Мощность двигателя (двухскоростной), кВт (л.с.)

3.2/4.2 (4.3/5.5)

Диаметры наконечники для аспирации, мм
- под рабочего стола
- на защитный предохранитель

Ø 120
Ø 120

Предохранитель для фрезы с упорные линейки 2 х L

350

Общие технические данные

Размеры рабочего стола, мм

1450 x 650

Размеры форматного стола, мм

2300 х 350

Размеры дополнительная рама к форматного стола L / B, мм

1200 / 610

Вес машины, кг

790

Необходимая площадь, м

6.0 x 7.0
