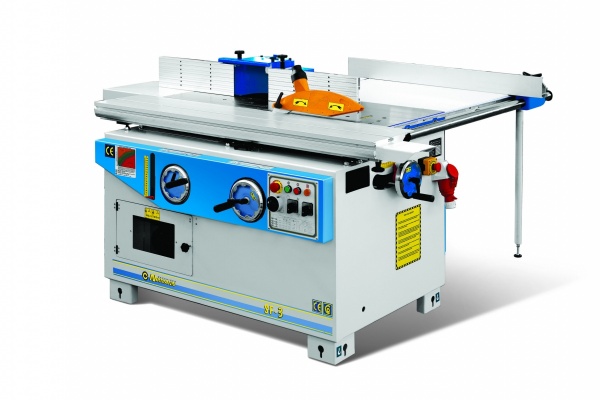

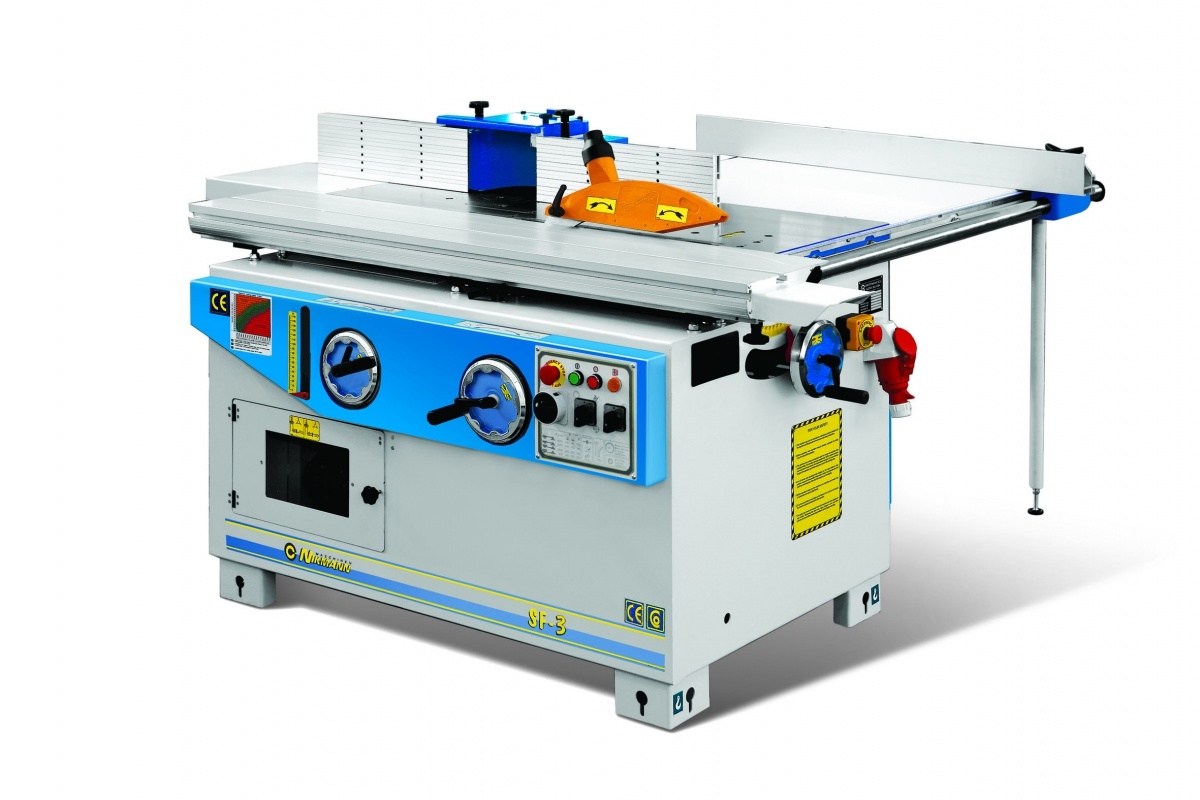

Комбинированный раскроечный станок с фрезерным узлом SF 3


Комбинированный раскроечный станок с фрезерным узлом SF 3
Производитель
ZMM STOMANA (Болгария)
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Форматный алюминиевый стол комбинированного станка по дереву с закаленными стальными направляющими. Телескопическая линейка 1400 мм с двумя поворачивающимися упорами. Линейка для параллельной резки с микрометрической настройкой. Наклон диска до 45° со считыванием по шкале. Диаметр отверстия в столе ø190 мм с аспирационным патрубком под рабочим столом. Фрезерный шпиндель не наклоняющийся. Предохранитель для фрезы с диаметром ø180 мм. Ширина пропила с параллельной линейкой 850 мм.

Опции

Подрезной модуль

- Диаметр пильного диска, мм

ø 120

- Диаметр вала, мм

ø 20

- Обороты вала, мин-1

8000

- Мощность двигателя, кВт (л.с.)

0.75 (10.1)

Мощность гл. двигателя пильного узла, кВт (л.с.)

3.0 (4.0)

Поворотная линейка (без удлинение)

900, 1219

Макс. ширина пропила, комплект уширительный стол паралельной линейкой, мм

1150

Засовывающая труба с шлангом

850, 1150

Линейка поперечная короткая с угловыми фиксаторами

Консольный стол с телескопическая подпора, снабжена с телескопическая опорная линейка с два поворачивающихся упоров и опорная роль

Интегральные линейки для предохранитель для фрезы, мм

350, 500

Упорные линейки для предохранитель для фрезы, мм

500

Мощность двигателя (3-фазы 400V 50Hz), кВт (л.с.)

3.0 (4.0)

Мощность двигателя (1-фазы 230V 50Hz),  кВт (л.с.)

2.2 (3.0)

Диаметры шпинделя фрезы, мм

ø1 ¼”/125, ø32/125, ø35/125

Стол и предохранитель для шипорезания, мм

ø 250

Эксцентриковые тиски для прижимания детали

Консольный стол 500x320 мм к форматного стола, мм


Технические характеристики комбинированный раскроечный станок с фрезерным узлом SF 3

Пильный узел

Диаметр пильного диск – макс./ мин., мм

ø 315/ ø 250

Диаметр вала, мм

ø 30

Макс. длина пропила с подрезной модуль, мм

1200

Макс. ширина пропила с параллельной линейкой, мм

850

Макс. высота пропила, 90°/45°, мм

- при диаметр диске ø 315 мм

102 / 72

- при диаметр диске ø 250 мм

70 / 49

Мощность двигателя, кВт (л.с.)

2.2 (3.0)

Обороты вала, мин-1

4000

Диаметр наконечника для аспирации, мм

ø  120

Фрезерный узел

Диаметр шпинделя, мм

ø  30

Вертикальный ход шпинделя, мм

160

Полезная длина шпинделя, мм

125

Максимальный диаметр инструмента, мм:
-  при профилировании
-  при шипорезании


ø 180
ø 250

Диаметр отверстие в рабочего стола, мм

ø 190

Максимальный диаметр/ глубина спускания инструмента под рабочая поверхность стола, мм

ø180 / 75

Обороты шпинделя, min-1

8000/ 6000/ 3500/ 1500

Мощность двигателя (3-фазы 400v 50 Hz), кВт (л.с.)

2.2 (3.0)

Диаметры наконечники для аспирации, мм
-  под рабочего стола
-  на защитный предохранитель


ø 120
ø 120

Предохранитель для фрезы с упорные линейки, мм

350

Общие технические данные

Размеры рабочего стола, мм

1250 x 450

Размеры форматного стола, мм

1500 х 285

Габаритные размеры, L x H x B, мм

3155х1965х1341

Вес машины, кг

520

Необходимая площадь, m

5.0 x 6.0
