Детальное описание

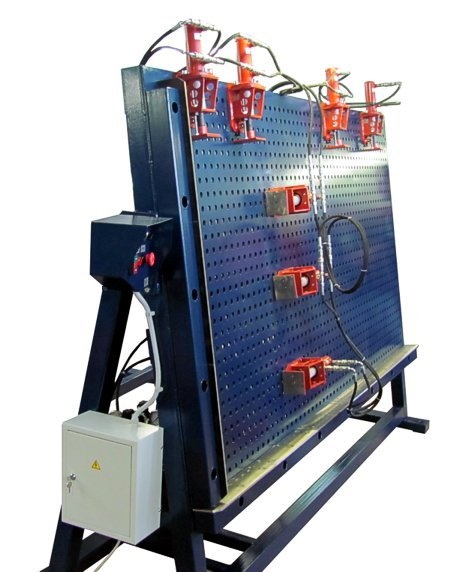

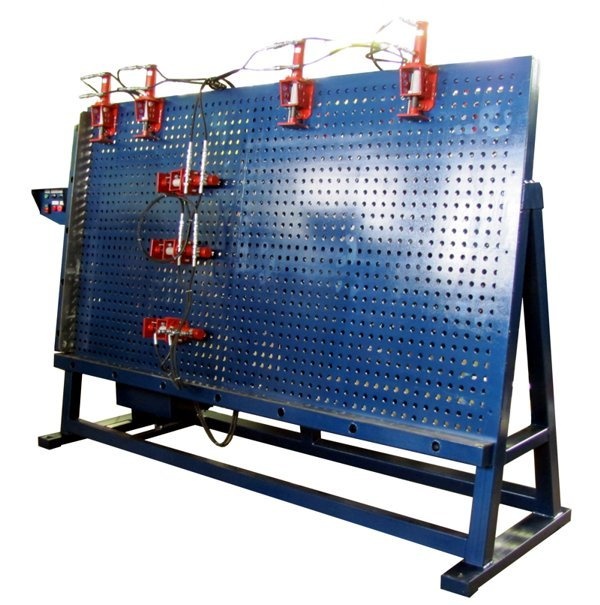

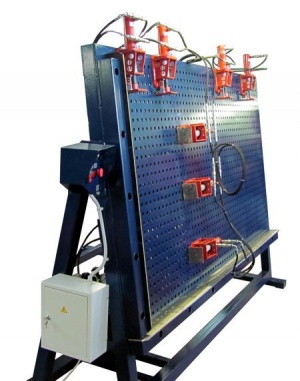

Координатная вайма - разновидность сборочных пресс вайм, в которых в качестве рабочей зоны для склеивания заготовок используется координатное поле, представляющее собой перфорированный металлический лист толщиной 8-10 мм. Координатное поле изготавливается на высокоточном станке лазерного раскроя, шаг отверстий составляет 50 мм.

Координатное поле жестко крепиться на сварную раму ваймы. Силовые прижимы, прессовые площадки легко крепятся в отверстиях рабочей зоны.

Перемещение и крепление силовых прижимов и упоров по рабочей зоне совершенно не составляет труда, настройка на новый размер производится очень оперативно,что положительным образом оказывает влияние на производительность станка и соответственно экономический эффект при использовании данной модели пресс ваймы.

Особое преимущество координатной ваймы - это возможность изготовления деталей любых размеров со сложной геометрией, а так же удобство склеивания угловых соединений. При установке на вайму фронтальных прижимов, пресс можно применять для склеивания мебельного щита.

Станок может комплектоваться любым количеством силовых прижимов, упоров, фронтальных прижимов и других специфических приспособлений для склеивания нестандартных соединений.

Применение координатной пресс ваймы настолько универсально, что это станок можно увидеть на предприятиях выпускающих мебель, двери, окна, различные каркасные конструкции, лестницы и просто щиты или столешницы, при этом размер предприятия для применения данного пресса совершенно не имеет значения.

В данной модели ваймы в качестве силовых элементов используются гидроцилиндры. Гидростанция входит в комплект поставки.

Вайма может комплектоваться любым количеством вертикальных и горизонтальных упоров, а также специфическими приспособлениями для сборки  различных фильдеперстовых изделий (прямые, косые, угловые башмаки)

Для предотвращения вылета заготовок пресс вайма может комплектоваться фронтальными прижимами.

Обращаем ваше внимание, что возможно изготовления пресса с размером рабочей зоны по вашим требованиям.

Преимущества и отличительные особенности координатной пресс ваймы

  • Цельносварная конструкция рамы и координатного поля.
  • Поэлементная схема комплектации.
  • Гидравлическое силовое и насосное оборудование собрано из комплектующих Atos, SMT, Duplomatic (Италия).
  • Быстрая перенастройка на любой размер изделия.
  • Гидравлическое и пневматическое исполнение на выбор заказчика.
  • Вертикальная компоновка
Технические характеристики координатной гидравлическ ваймы ВКГ
Тип силового привода, кол-во цилиндров верхнего/бокового прижима Гидро, 3+2
Рабочая зона координатного поля, мм 1200х2500
Максимальная толщина заготовки, мм 100
Усилие цилиндра верхнего/бокового прижима, кг 1700/1125
Давление в системе, атм До 100
Время перенастройки В пределах 1 мин
Масса, кг (стандартное исполнение) 710
Потребляемая электрическая мощность, КВт 4
