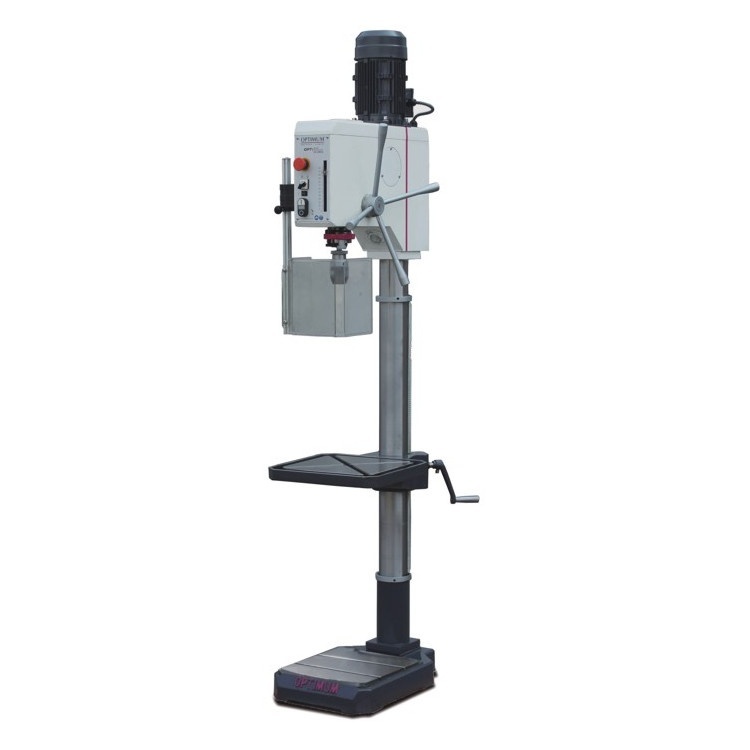

Вертикальный сверлильный станок DH28 GSV


Вертикальный сверлильный станок DH28 GSV
Производитель
OPTIMUM (Германия)
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

  • Бесступенчатое регулирование оборотов шпинделя 50 - 3200 об/мин (Vario Speed).
  • Тяжелая массивная литая конструкция.
  • Высокая точность вращения закаленного и шлифованного шпинделя.
  • Шпиндель установлен на высокоточные шарикоподшипники.
  • Большой диапазон частот вращения шпинделя.
  • Зубчатый привод шпинделя, работающий в масляной ванне.
  • Регулируемый упор глубины сверления.
  • Правое / левое направление вращения шпинделя.
  • Большой ход пиноли - 125 мм.
  • Легкая смена инструмента посредством встроенного выталкивателя: нажмите на выталкиватель и поверните рукоятку подачи пиноли вверх - оправка выпадет из конуса шпинделя.
  • Толстостенная чугунная колонна большого диаметра.
  • Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли.
  • Встроенная в сверлильную головку лампа подсветки стола.
  • Точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами.
  • Возможность вращения стола на 360° вокруг собственной оси.
  • Массивное точное основание повышенной жесткости с двумя поперечными Т-образными пазами для обработки высоких заготовок.
  • Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы.
  • Подвижный защитный экран большой площади с конечным выключателем.
  • Производительный и экономичный двухскоростной электродвигатель.
  • Большие возможности по очень хорошей цене.
  • Четыре диапазона механического зубчатого редуктора с бесступенчатым регулированием в пределах диапазона позволяют обеспечить высокий крутящий момент при всех частотах вращения шпинделя.
  • Цифровая индикация оборотов шпинделя.
  • Высококачественный частотный преобразователь для управления оборотами двигателя.
  • Идеально подходит для термопластичного сверления Thermdrill.

Комплект поставки

  1. Переходная оправка МК3-B16.
  2. Комплект инструмента для обслуживания.
  3. Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности


Станочные тиски BSI 140

Станочные тиски BSI 140

Тиски для тяжелых сверлильных станков. Взаимозаменяемые губки. Большая направляющая подвижной губки, гарантирующая от перекоса. Разнообразные способы крепления на сверлильном столе. Шлифованные губки, шабреные направляющие. Трапецеидальная резьба ходового винта. Изготовлены из высококачественного серого чугуна.

Станочные тиски BSI-Q 140

Станочные тиски BSI-Q 140

Тиски для тяжелых сверлильных станков с быстрым зажимом. Взаимозаменяемые губки. Большая направляющая подвижной губки, гарантирующая от перекоса. Механизм быстрого зажима одним движением руки. Разнообразные способы крепления на сверлильном столе. Шлифованные губки, шабреные направляющие. Трапецеидальная резьба ходового винта. Изготовлены из высококачественного серого чугуна.

Набор зажимных приспособлений SPW 12

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. Зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт. Зажимные сухари для Т-образных пазов - 4 шт. Зажимные гайки - 6 шт. Удлиняющие гайки - 6 шт. Зажимные призмы - 6 шт. Зажимные блоки - 6 шт.

Набор сверл 1-13 мм с титановым покрытием 25 шт.

Набор сверл 1-13 мм с титановым покрытием 25 шт.

25 сверл диаметром от 1 до 13 мм. Сверла из инструментальной стали с покрытием из нитрида титана. Большое время стойкости. Высокая твердость. Малое время выполнения операции. Малый износ. Удобный металлический бокс.

Набор сверл Морзе 3 / 9 шт. / 14,5 - 30 мм

Набор сверл Морзе 3 / 9 шт. / 14,5 - 30 мм

Спиральные сверла из быстрорежущей стали с коническим хвостовиком. 9 сверл диаметром 14.5 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 мм.

Комплект оснастки THERMDRILL

Комплект оснастки THERMDRILL

Технику THERMDRILL можно применять для резьбовых соединений, паяных и сварных соединений, для посадочных мест вращающихся деталей, для накатывания резьбы, для разветвлений трубопроводов. Комплект включает: цанговый патрон ER25 / МК 2, 3 цанги ER25: 6 / 8 / 10 мм, цанговый и гаечный ключи, масло для смазки метчика, паста для смазки прошивки.

Резьбонарезная головка М5 - М12

Резьбонарезная головка М5 - М12

Позволяет производить нарезание резьб М5 - М12. Четырехступенчатая муфта для передачи крутящего момента. Встроенный механизм реверсивного хода при смене направления подачи. Посадочная поверхность В16.

Сверлильный патрон 1-16 мм В16

Сверлильный патрон 1-16 мм В16

Прецизионный быстросменный сверлильный патрон. Биение закрепленного инструмента менее 0,060 мм. Посадочная поверхность В16 / В18.

Сверлильный патрон 0-13 мм MK3, 1-16 мм MK3

Сверлильный патрон 0-13 мм MK3, 1-16 мм MK3

Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе. Биение закрепленного инструмента менее 0,050 мм.

Система подачи СОЖ в зону резания

Система подачи СОЖ в зону резания

Полный комплект - насос, емкость для СОЖ, гибкие шланги, подающая форсунка. Объем СОЖ 11 литров, магнитное крепление шланга подачи СОЖ. Легкий и удобный монтаж.

Магнитный стружкосборщик Chipmag

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Электропитание
Двигатель 1,5 кВт 380 В ~50 Гц
Диаметр сверления
Максимальный диаметр сверления в стали 26 мм
Максимальный диаметр продолжительного сверления в стали 23 мм
Конец шпинделя
Конец шпинделя МК 3
Вылет оси шпинделя 260 мм
Перемещение пиноли 125 мм
Число оборотов
Частота вращения шпинделя 50 - 3200 об/мин
Количество скоростей 4 диапазона, в диапазоне бесступенчато
Сверлильный стол
Размер стола 375 х 395 мм
Размер Т-образных пазов 14 мм
Максимальное расстояние от шпинделя до стола 875 мм
Размер основания 350 х 356 мм
Размер Т-пазов, количество / ширина / между 2 / 14 / 120
Максимальное расстояние от шпинделя до основания 1285 мм
Габаритные размеры
Диаметр колонны ø 92 мм
Габаритные размеры 670 х 550 х 2080 мм
Масса станка 175 кг
