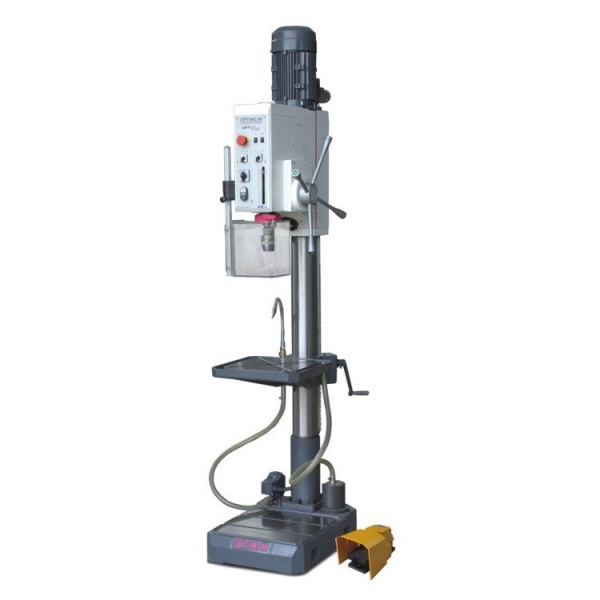

Вертикальный сверлильный станок DH32 GSV


Вертикальный сверлильный станок DH32 GSV
Производитель
OPTIMUM (Германия)
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

  • Бесступенчатое регулирование оборотов шпинделя 40 - 3000 об/мин (Vario Speed).
  • Четыре диапазона механического зубчатого редуктора с бесступенчатым регулированием в пределах диапазона позволяют обеспечить высокий крутящий момент при всех частотах вращения шпинделя.
  • Цифровая индикация оборотов шпинделя.
  • Высококачественный частотный преобразователь для управления оборотами двигателя.
  • Идеально подходит для термопластичного сверления Thermdrill.
  • Тяжелая массивная литая конструкция.
  • Высокая точность вращения закаленного и шлифованного шпинделя.
  • Шпиндель установлен на высокоточные шарикоподшипники.
  • Большой диапазон частот вращения шпинделя.
  • Зубчатый привод шпинделя, работающий в масляной ванне.
  • Регулируемый упор глубины сверления.
  • Правое / левое направление вращения шпинделя.
  • Большой ход пиноли - 125 мм.
  • Режим нарезания резьбы.
  • Автоматическая подача пиноли.
  • Встроенная в сверлильную головку лампа подсветки стола.
  • Легкая смена инструмента посредством встроенного выталкивателя: нажмите на выталкиватель и поверните рукоятку подачи пиноли вверх - оправка выпадет из конуса шпинделя.
  • Толстостенная чугунная колонна большого диаметра.
  • Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли.
  • Встроенная в сверлильную головку лампа подсветки стола.
  • Точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами.
  • Возможность вращения стола на 360° вокруг собственной оси.
  • Массивное точное основание повышенной жесткости с двумя поперечными Т-образными пазами для обработки высоких заготовок.
  • Система подачи СОЖ со встроенным баком.
  • Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы.
  • Подвижный защитный экран большой площади с конечным выключателем.
  • Производительный и экономичный двухскоростной электродвигатель.
  • Большие возможности по очень хорошей цене.

Комплект поставки

  1. Переходная оправка МК4-B16.
  2. Комплект инструмента для обслуживания.
  3. Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности

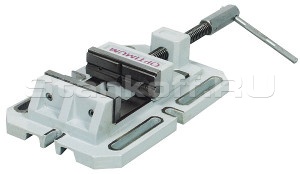

Станочные тиски BSI 140

Станочные тиски BSI 140

Тиски для тяжелых сверлильных станков. Взаимозаменяемые губки. Большая направляющая подвижной губки, гарантирующая от перекоса. Разнообразные способы крепления на сверлильном столе. Шлифованные губки, шабреные направляющие. Трапецеидальная резьба ходового винта. Изготовлены из высококачественного серого чугуна.

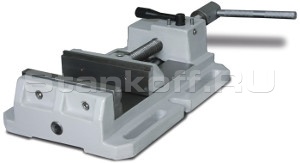

Станочные тиски BSI-Q 140

Станочные тиски BSI-Q 140

Тиски для тяжелых сверлильных станков с быстрым зажимом. Взаимозаменяемые губки. Большая направляющая подвижной губки, гарантирующая от перекоса. Механизм быстрого зажима одним движением руки. Разнообразные способы крепления на сверлильном столе. Шлифованные губки, шабреные направляющие. Трапецеидальная резьба ходового винта. Изготовлены из высококачественного серого чугуна.

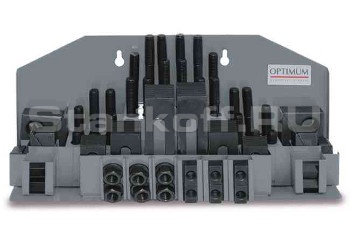

Набор зажимных приспособлений SPW 12

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. Зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт. Зажимные сухари для Т-образных пазов - 4 шт. Зажимные гайки - 6 шт. Удлиняющие гайки - 6 шт. Зажимные призмы - 6 шт. Зажимные блоки - 6 шт.

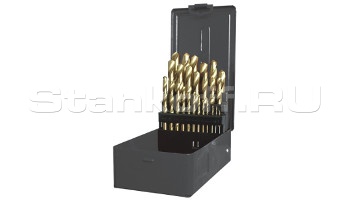

Набор сверл 1-13 мм с титановым покрытием 25 шт.

Набор сверл 1-13 мм с титановым покрытием 25 шт.

25 сверл диаметром от 1 до 13 мм. Сверла из инструментальной стали с покрытием из нитрида титана. Большое время стойкости. Высокая твердость. Малое время выполнения операции. Малый износ. Удобный металлический бокс.

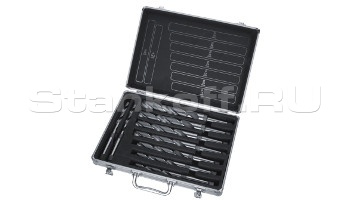

Набор сверл Морзе 3 / 9 шт. / 14,5 - 30 мм

Набор сверл Морзе 3 / 9 шт. / 14,5 - 30 мм

Спиральные сверла из быстрорежущей стали с коническим хвостовиком. 9 сверл диаметром 14.5 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 мм.

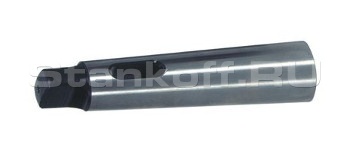

Переходные оправки МК 4 - МК 2, МК 4 - МК 3

Переходные оправки МК 4 - МК 2, МК 4 - МК 3

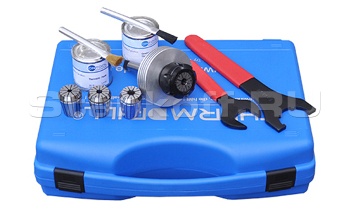

Комплект оснастки THERMDRILL

Комплект оснастки THERMDRILL

Технику THERMDRILL можно применять для резьбовых соединений, паяных и сварных соединений, для посадочных мест вращающихся деталей, для накатывания резьбы, для разветвлений трубопроводов. Комплект включает: цанговый патрон ER25 / МК 2, 3 цанги ER25: 6 / 8 / 10 мм, цанговый и гаечный ключи, масло для смазки метчика, паста для смазки прошивки.

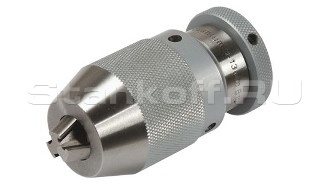

Сверлильный патрон 1-16 мм В16

Сверлильный патрон 1-16 мм В16

Прецизионный быстросменный сверлильный патрон. Биение закрепленного инструмента менее 0,060 мм. Посадочная поверхность В16 / В18.

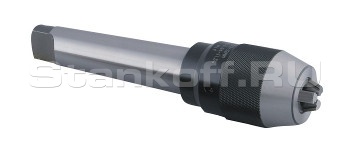

Сверлильный патрон 0-13 мм MK4, 1-16 мм MK4

Сверлильный патрон 0-13 мм MK4, 1-16 мм MK4

Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе. Биение закрепленного инструмента менее 0,050 мм.

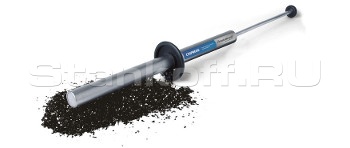

Магнитный стружкосборщик Chipmag

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Электропитание
Двигатель 2,2 кВт 380 В ~50 Гц
Диаметр сверления
Максимальный диаметр сверления в стали 30 мм
Максимальный диаметр продолжительного сверления в стали 26 мм
Конец шпинделя
Конец шпинделя МК 4
Вылет оси шпинделя 285 мм
Перемещение пиноли 125 мм
Число оборотов
Частота вращения шпинделя 40 - 3000 об/мин
Количество скоростей 4 диапазона, в диапазоне бесступенчато
Автоматическая подача
Автоматическая подача пиноли
0,1 / 0,15 / 0,2 мм/об
Сверлильный стол
Размер стола 400 х 420 мм
Размер Т-образных пазов 14 мм
Максимальное расстояние от шпинделя до стола 820 мм
Размер основания 420 х 645 мм
Размер Т-пазов, количество / ширина / между 2 / 14 / 150
Максимальное расстояние от шпинделя до основания 1270 мм
Габаритные размеры
Диаметр колонны ø 115 мм
Габаритные размеры 725 х 450 х 2200 мм
Масса станка 312 кг
