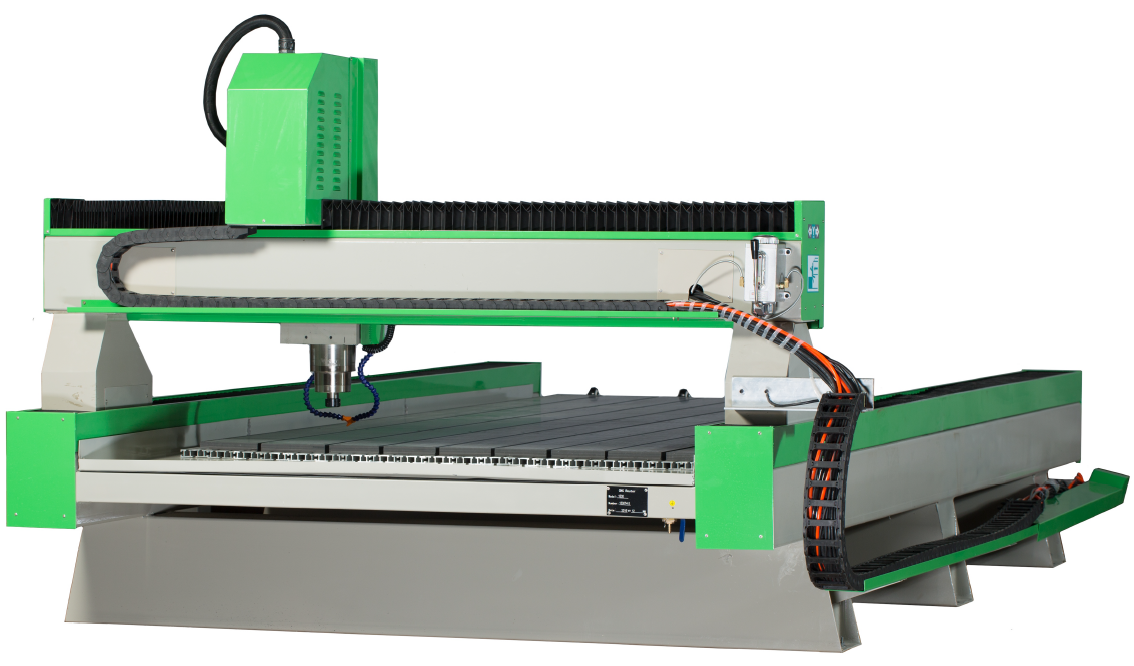

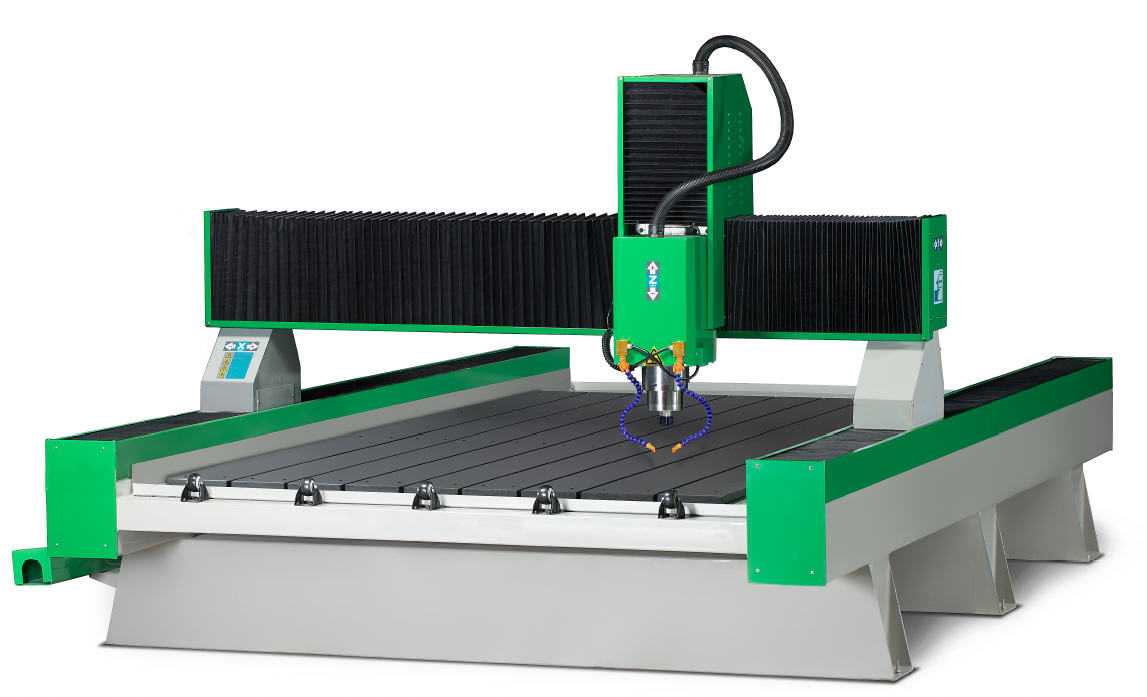

Фрезерный станок с ЧПУ по камню RJ 1325


Фрезерный станок с ЧПУ по камню RJ 1325 Фрезерный станок с ЧПУ по камню RJ 1325 Фрезерный станок с ЧПУ по камню RJ 1325 Фрезерный станок с ЧПУ по камню RJ 1325
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Применение

Предназначен для высококачественного фрезерования и гравирования натурального и искусственного камня а также других материалов включая металла в 2D/3D плоскостях.

Обрабатываемые материалы

Камень (мрамор, гранит), древесина, композитные материалы, полистиролы, цветной металл, оргстекло, модельный пластик и т.п.

Комплектация

Станок RJ 1325 – механическая часть 1 шт.
Шпиндель 3 кВт (4,5 и 6 кВт ) 1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Водяной насос для охлаждения шпинделя 1 шт.
Водяной насос для подачи СОЖ 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc 1 комп.
Программное обеспечение NC-studio/DSP 1 комп.
Начальный комплект фрез 1 комп.
Цанга ER16 ; ER20 1 комп.
ЗИП 1 комп.

Особенности конструкции


Рабочий стол

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

Высокоточные направляющие

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Сварная жесткая станина

Одним из основных преимуществ данного станка является высокая жесткость станины. Станина изготовлена из толстостенной трубы толщиной 8 мм. Данные конструктивные особенности в сочетании с рельсовыми направляющими позволяют достичь высокой жесткости и дают возможность вести обработку натурального камня и других твердых материалов

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Направляющие

Направляющие

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружке и СОЖ попадать на них. Тем самым они повышают срок службы станка.

Шаговые двигатели

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор.

Система подачи СОЖ

Система подачи СОЖ


Система автоматической смазки

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве

Шпиндель

Шпиндель


За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Отдельно стоящий электрошкаф

Электронный шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

Датчик измерения длины инструмента и высоты звготовки

Датчик измерения длины инструмента и высоты звготовки


Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Дополнительные опции


Увеличенная мощность шпинделя до 4,5 кВт

Увеличенная мощность шпинделя до 4,5 кВт

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.

Гибридные серводвигатели

Гибридные серводвигатели

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Поворотное устройство

Поворотное устройство

Позволяет обрабатывать детали тело вращения диаметром до 200 мм. длина 1200 мм.

Cистема охлаждения инструмента масляным туманом

Cистема охлаждения инструмента масляным туманом


Пульт DSP

Пульт DSP

Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.

Аспирационная установка

Аспирационная установка

Двухмешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя.

Технические характеристики фрезерного станка с ЧПУ по камню RJ 1325
Рабочее поле(XYZ) мм. 1300х2500х300
Станина Литая
Направляющие X, Y, Z
линейные
Механизм привода X, Y Зубчатая передача
Механизм привода Z шарико-винтовая передача
Мощность Двигателя привода X,Y,Z 0,45 кВт
Шпиндель кВт. 3 (4,5 и 6 Опция)
Частота вращения шпинделя 6000-24000 об/мин
Дискретность перемещения позиционера 0,006 мм
Точность позиционирования ± 0.05 мм
Точность повторного позиционирования ± 0.05 мм
Скорость позиционирования до 10 м/мин
Макс. скорость перемещения (холостой ход) до 10 м/мин
Макс. скорость фрезерования до 6 м/мин
Система управления – тип С ЧПУ DSP (USB)/ NC Studio
Напряжение питания 380V/220V
Размер с упаковкой 3200*2300*1770мм
Вес 1300 кг.
