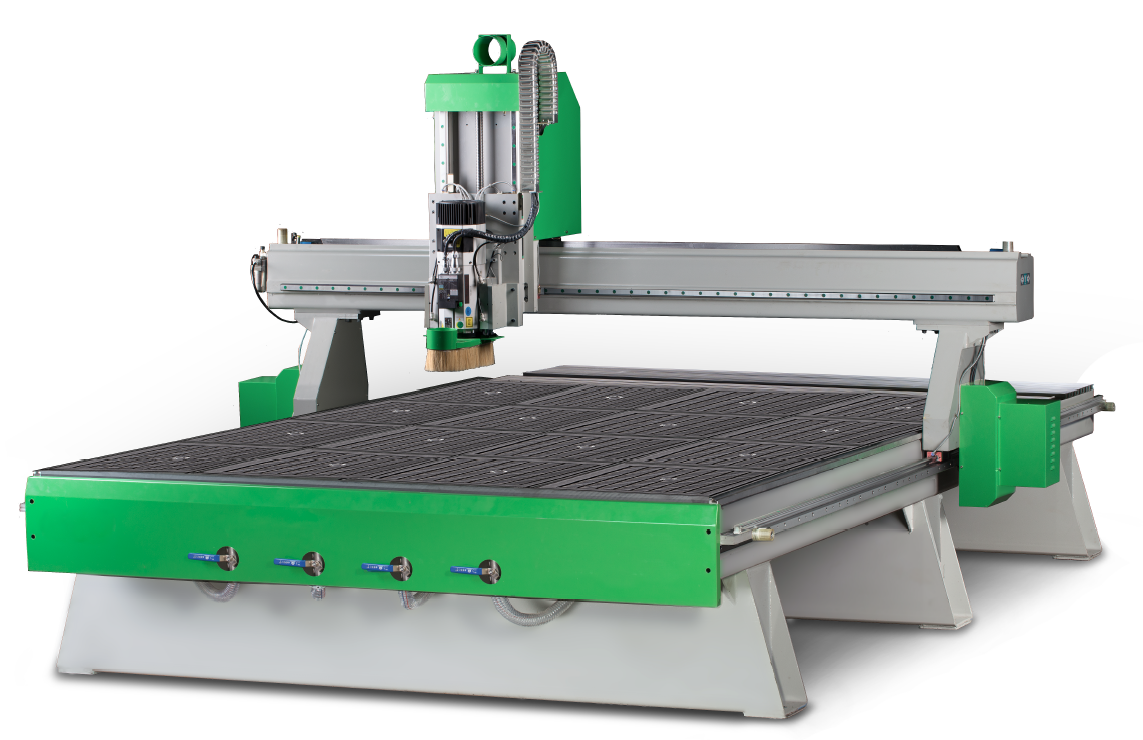

Фрезерный станок с ЧПУ RJ 1530


Фрезерный станок с ЧПУ RJ 1530 Фрезерный станок с ЧПУ RJ 1530
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Применение

Предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву. Применяются в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур и многое другое.

Комплектация

Станок RJ 1530 – механическая часть 1 шт.
Шпиндель 3,7/4.5 кВт 1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Централизованная система смазки. 1 шт.
Водяной насосдля охлаждения шпинделя (для шпинделя с вод. охл.) 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio/DSP 1 комп.
Начальный комплект фрез 1 комп.
Цанга ER16 ; ER20 1 комп.
Набор приспособлений для прижима заготовки 1 комп.
ЗИП 1 комп.

Особенности конструкции


Cварная жесткая станина

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

Вакуумный стол

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.

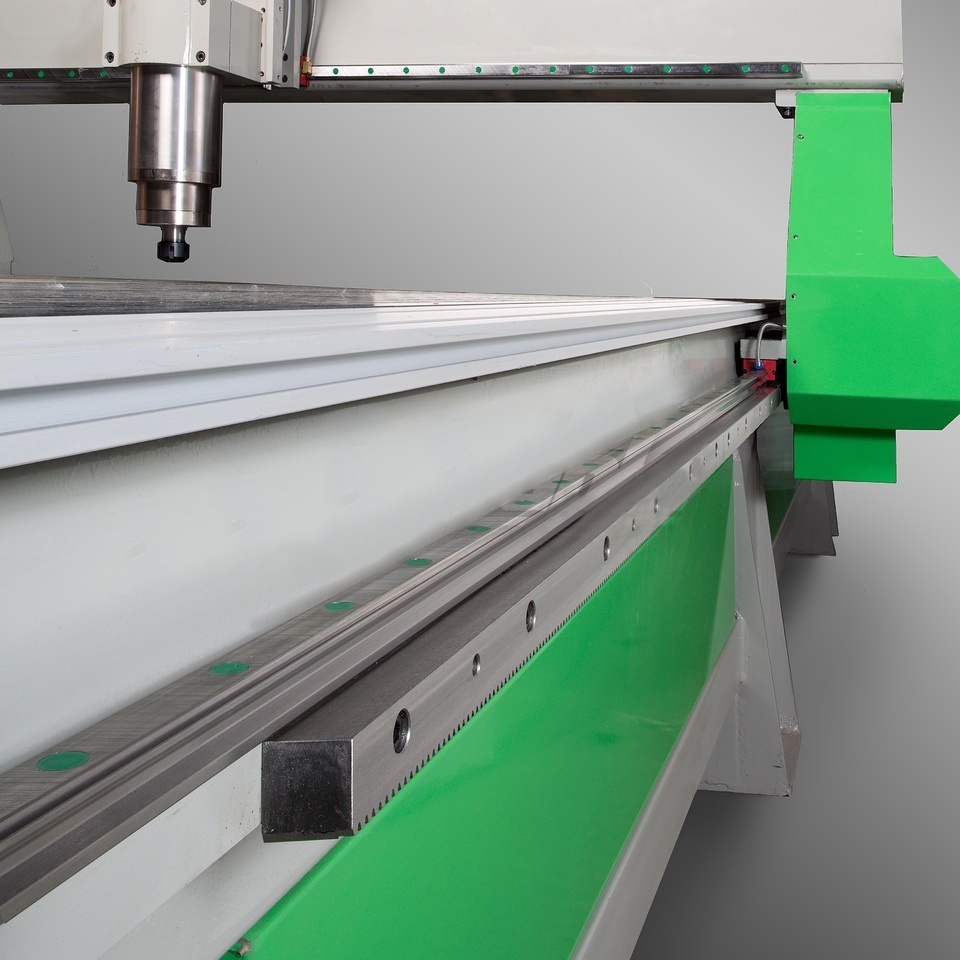

Высокоточные направляющие

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговые двигатели

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор.

Система автоматической смазки

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель

Шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Датчик измерения длины инструмента и высоты заготовки

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Дополнительные опции


Высота портала по оси Z=300 мм

Высота портала по оси Z=300 мм

Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 150 мм.

Вакуумный стол и два вакуумных насоса по 5.5 кВт каждый

Вакуумный стол и два вакуумных насоса по 5.5 кВт каждый

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций 5,5 кВт каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.

Электрошпиндель 5,5 кВт с воздушным охлаждением + инвертер

Электрошпиндель 5,5 кВт с воздушным охлаждением + инвертер

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания. + Инвертер 5,5 кВт

Гибридный серводвигатель

Гибридный серводвигатель

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Поворотное устройство D 200 мм

Поворотное устройство D 200 мм

Позволяет обрабатывать детали тело вращения диаметром до 200 мм. длина 1200 мм. Применяются на станках с высотой 300 мм по оси Z.

Система охлаждения инструмента масляным туманом

Система охлаждения инструмента масляным туманом


Пульт для NC Studio, беспроводной, для управления станком с ЧПУ

Пульт для NC Studio, беспроводной, для управления станком с ЧПУ

Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.

Пульт DSP RichAuto А11

Пульт DSP RichAuto А11

Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.

Насадка для шпинделя

Насадка для шпинделя

Данный раздел находится в стадии наполнения. Приносим свои извинения за доставленные неудобства.

Аспирационная установка

Аспирационная установка

Двухмешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и воздуховодом 6 м.

Технические характеристики фрезерного станка с ЧПУ RJ 1530
Рабочая зона (X*Y*Z) 1500х3000х190/300 мм.
Высота координаты Z 190 (300 опция) мм.
Направляющие X, Y, Z рельсы квадратные - 20 мм.
Рейка X, Y косозубая
Механизм привода Z шарико-винтовая передача 20 мм.
Двигатель привода X,Y, Z шаговый Leadshine
Мощность Двигателя привода X,Y, Z 0,45 кВт
Шпиндель: 3,7 (4.5 , 6 Опция) кВт.
Охлаждения шпинделя: водяное/воздушное
Частота вращения шпинделя 6000-24000 об/мин
Станина

Станина изготовлена из

толстостенного стольного профиля

Стол механический прижим

(вакуумный стол, опция)

Система смазки централизованная
Дискретность перемещения позиционера 0,006 мм
Точность позиционирования ± 0.05 мм
Точность повторного позиционирования ± 0.05 мм
Скорость позиционирования до 17 м/мин
Макс. скорость перемещения (холостой ход) до 17 м/мин
Макс. скорость фрезерования до 10 м/мин
Система управления – тип СЧПУ DSP (USB)/ NC Studio
Команды управляющих программ G code
Напряжение питания 380V
Потребляемая мощность 6 кВт
Габариты станка 3450х2150х1650 мм
Масса станка 1600 кг.
Срок гарантийного обслуживания 12 месяцев
