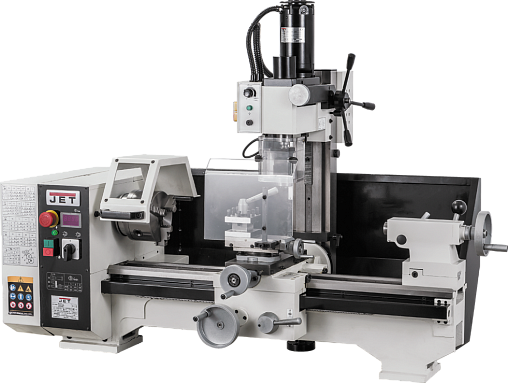

Настольный токарно-фрезерный станок JET BD-10DMA

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Настольный сверлильно-фрезерный станок MMS-25E Подробное описание и цена >>>

Настольный сверлильно-фрезерный станок MMT-45 Подробное описание и цена >>>

Широкоуниверсальный фрезерный станок JET JUM-1153VXL DRO Подробное описание и цена >>>

Детальное описание

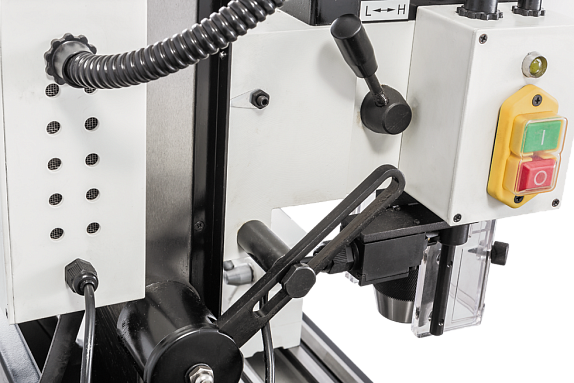

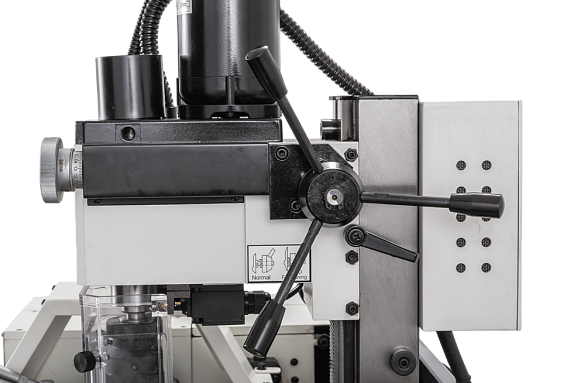

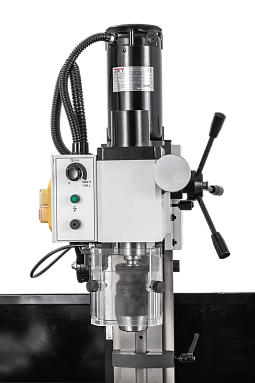

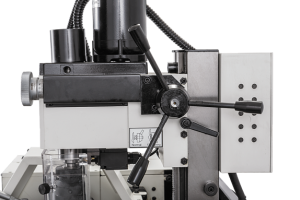

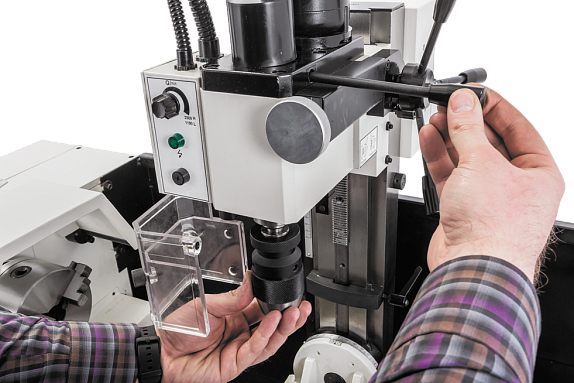

Фрезерная голова
Напряжение, В	230
Максимальный диаметр сверления сталь, мм	13
Максимальный диаметр сверления чугун, мм	15
Максимальный диаметр торцевой фрезы, мм	30
Максимальный диаметр концевой фрезы, мм	16

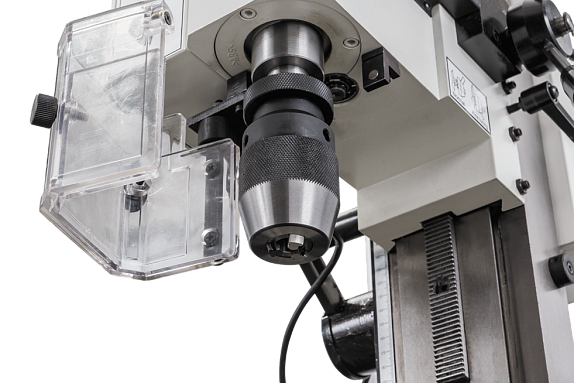

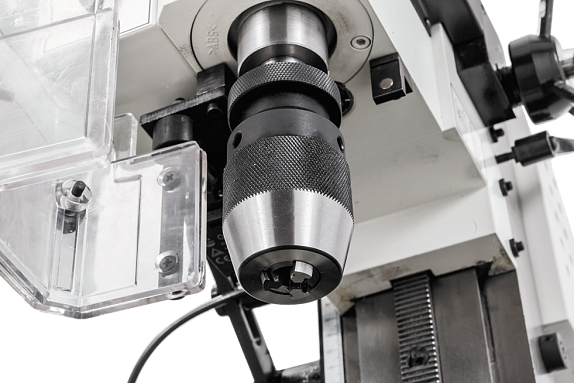

Сверлильный патрон, мм	1-13

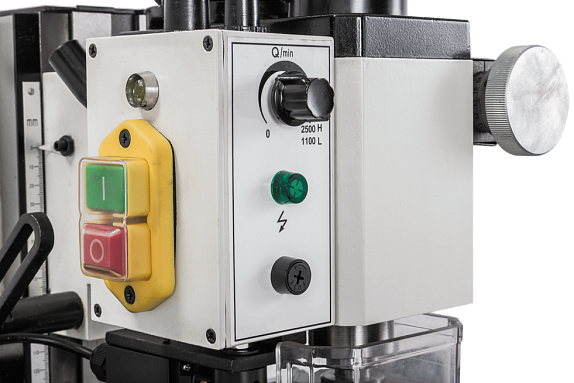

Частота вращения вертикального шпинделя, об/мин	100-2500
Количество скоростей вертикального шпинделя, шт	33
Диаметр пиноли, мм	33
Шомпол	М12
Конус вертикального шпинделя	МК-2

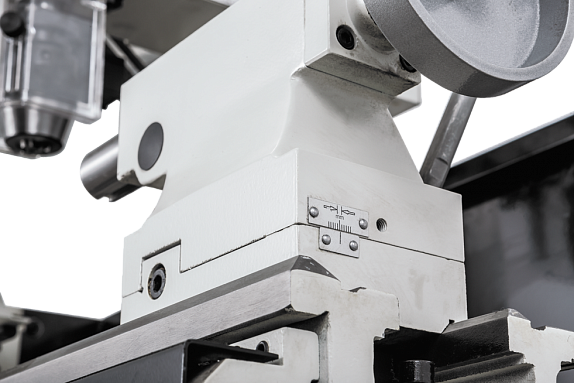

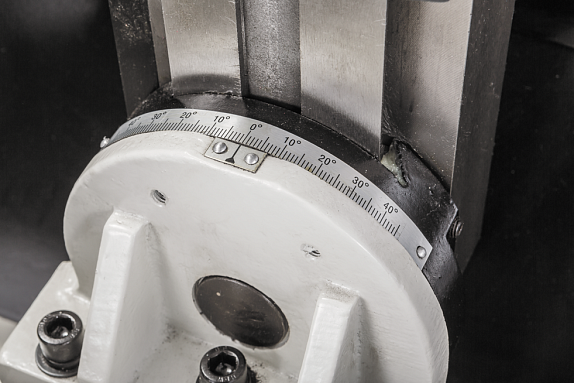

Диапазон поворота стойки (вправо/влево)	±45°
Расстояние от вертикального шпинделя до стола, мм	270
Расстояние от вертикального шпинделя до стойки, мм	167
Размер стола по оси X и Y, мм	460x145

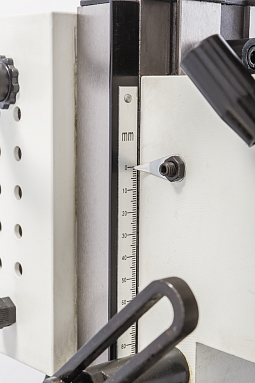

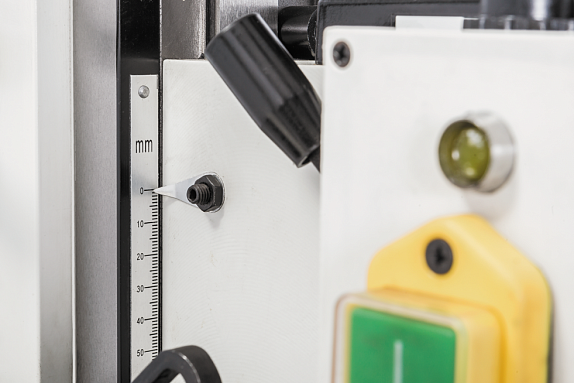

Ход головы по оси Z, мм	180
Ширина Т-образного паза стола, мм	12
Расстояние между пазами стола, мм	45
Количество Т-образных пазов стола, шт	2

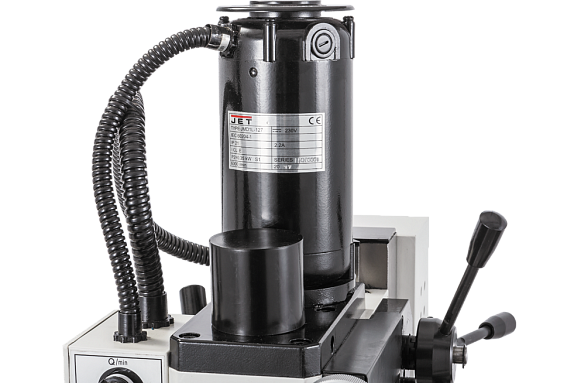

Тип двигателя	коллекторный
Мощность вертикального двигателя, кВт	0,5

Техническая характеристика настольного токарно-фрезерного станка JET BD-10DMA
Напряжение, В	230
Диаметр обточки над станиной, мм	250
Диаметр обточки над поперечным суппортом, мм	140
Расстояние между центрами, мм	555
Частота вращения шпинделя, об/мин	125 - 200
Количество скоростей шпинделя, шт	6
Конус шпинделя	МК-3
Диаметр проходного отверстия шпинделя, мм	20
Диапазон продольной подачи, мм/об	0,1 - 0,2
Количество продольных подач, шт	2
Диапазон метрической резьбы, мм	0,4 - 3
Количество метрических резьб, шт	12
Дюймовая резьба, TPI	10 - 44
Количество дюймовых резьб, шт	8
Шаг ходового винта, мм	2

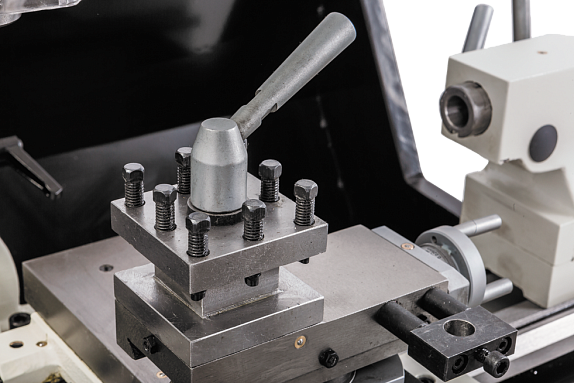

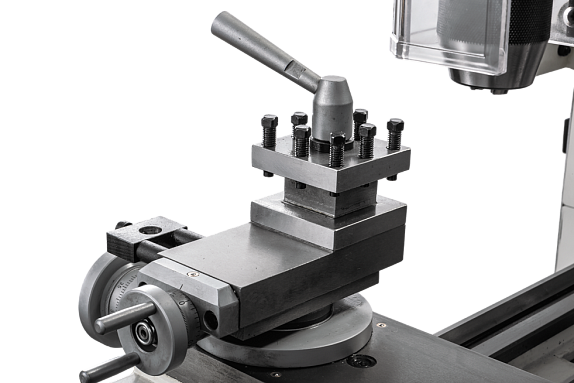

Макс. размер резца, мм	10 x 10
Ход поперечного суппорта, мм	97

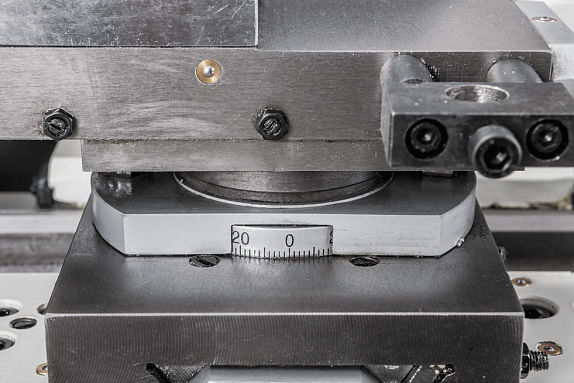

Ход верхнего суппорта, мм	74

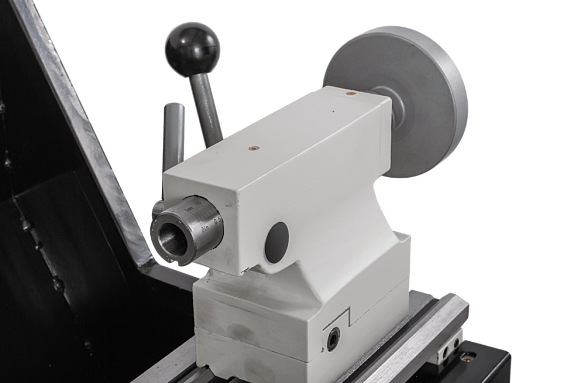

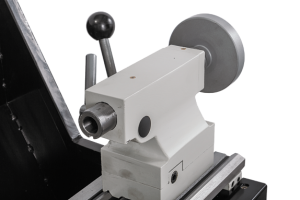

Пиноль задней бабки	МК-2

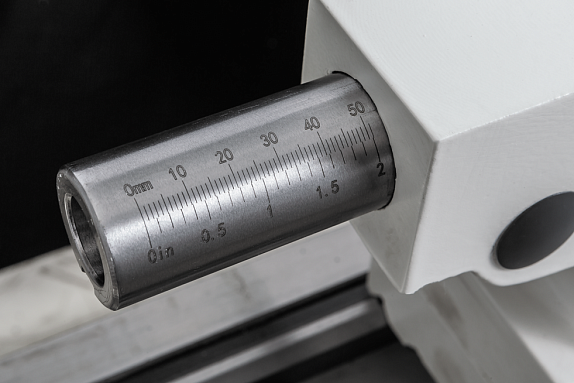

Ход пиноли задней бабки, мм	50
Диаметр пиноли, мм	30
Диапазон неподвижного люнета, мм	6 - 40
Диапазон подвижного люнета, мм	6 - 40
Мощность двигателя, кВт	0,55
Потребляемая мощность, кВт (S6 40%)	0,7
Тип двигателя	Асинхронный
Длина, мм	1100
Ширина, мм	600
Высота, мм	860
Масса, кг	181
Длина в упаковке, см	116
Ширина в упаковке, см	65
Масса в упаковке, кг	211
