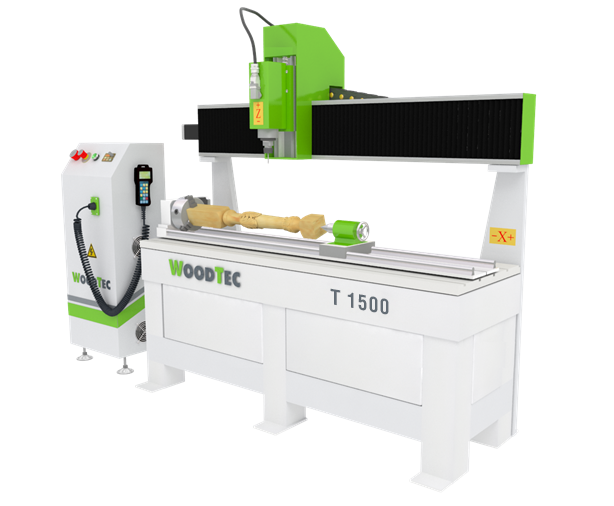

Токарно-фрезерный станок с ЧПУ WoodTec T-1500


Токарно-фрезерный станок с ЧПУ WoodTec T-1500
Производитель
WoodTec (Китай)
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.

Виды обрабатываемых материалов

Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.

Схема обработки

Получаемые изделия


Комплектация

Наименование

Кол-во, шт.

Примечание

1

Электрошпиндель HQD, Китай

1

2,2 кВт 18 000 об/мин, ER20

2

Частотный преобразователь для плавного изменения оборотов электрошпинделя

1

3

Шкаф с электрокомпонентами станка

1

4

Ручной пульт управления станком Rich Auto

1

A11 version

5

Шаговые электродвигатели осевого перемещения

3

6

Линейные направляющие прямоугольного сечения по осям X и Z (комплект)

2



7

Шарико-винтовая передача  по оси  Z (комплект)

1

8

Набор фрез для обработки дерева/МДФ/ДСП

1

9

Набор цанг

1

ER20

10

Набор гаечных ключей для обслуживания станка

1

11

Струбцина для механического крепления деталей

8

12

Ящик с ЗИП

1

13

Программное обеспечение

1

на русском языке

14

Руководство пользователя

1

на русском языке

Конструктивные особенности


Высокоточные линейные Направляющие повышенной жесткости «HIWIN»

Высокоточные линейные Направляющие повышенной жесткости «HIWIN»

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х,Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокопрецизионные шариковинтовые пары

Высокопрецизионные шариковинтовые пары

За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Промышленный электрошпиндель 2,2 кВт - 18 000 об/мин «HQD» (Китай)

Промышленный электрошпиндель 2,2 кВт - 18 000 об/мин «HQD» (Китай)

Токарно-фрезерные станки Woodtec комплектуются промышленным шпинделем с водяным охлаждением мощностью 2.2 кВт. Система водяного охлаждения оснащена помпой для циркуляции воды. Это лучшее решение для долгих обработок, которые подразумевает производство сложных балясин.

Высокоточные шаговые двигатели

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Пульт управления (RICH AUTO A11)

Пульт управления (RICH AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

Программное обеспечение «ArtCAM Express»
Программное обеспечение «ArtCAM Express»
Программное обеспечение «ArtCAM Express»

Программное обеспечение «ArtCAM Express»

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM Express позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

  • оперативной доставке
  • шеф-монтаже данного оборудования
  • обучении работы вашего персонала
  • гарантийного и постгарантийного обслуживания
Технические характеристики токарно-фрезерного станка с ЧПУ WoodTec T-1500
Диаметр обработки, мм

до 300

Длина обработки,мм

до 1500

Система смены инструмента

Ручная (цанговый, фиксация гайкой)

Тип передачи по осям X, Y, Z

ШВП

Тип электродвигателей перемещения

шаговые

Скорость рабочего хода, м/мин

0 – 10

Скорость холостого хода, м/мин

0 – 20

Частота вращения шпинделя, об/мин

0 – 24 000

Мощность шпинделя, кВт

2,2

Тип охлаждения шпинделя

водяное

Тип цанги

ER20

Посадочный диаметр инструмента, наибольший, мм

13

Напряжение, В

380

Частота тока, Гц

50

Общая установленная мощность, кВт

4,25

Габаритные размеры станка в упаковке, мм

1900*1100*1300

Масса станка (брутто), кг

560
