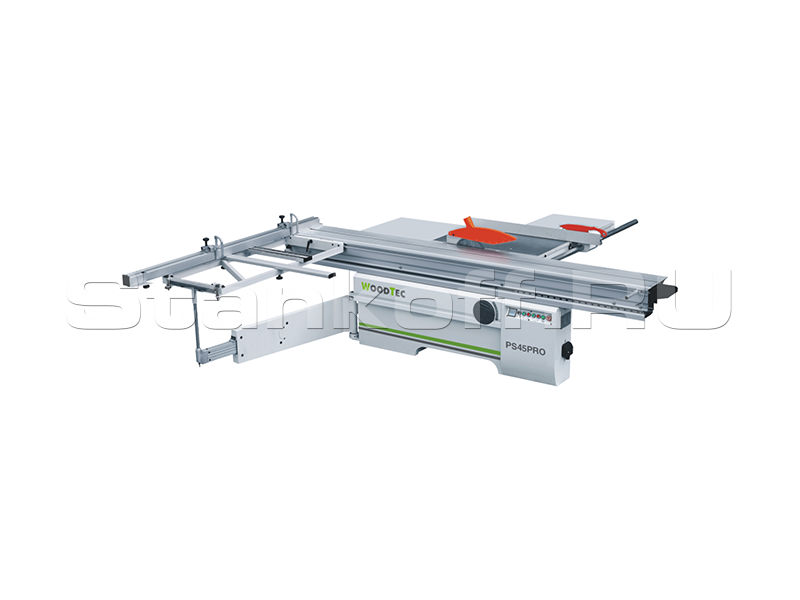

Форматно-раскроечный станок WoodTec PS 45 Pro


Форматно-раскроечный станок WoodTec PS 45 Pro Форматно-раскроечный станок WoodTec PS 45 Pro
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Конструктивные особенности


Пильный узел

Пильный узел

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

Роликовая каретка

Роликовая каретка

Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Электрорегулировка вылета пил

Электрорегулировка вылета пил

Подъем и опускание основной и подрезной пилы осуществляется непосредственно с пульта управления станком при помощи электромоторов, это обеспечивает оператору удобство работы и сокращает время настройки станка.

Способ крепления каретки

Способ крепления каретки

Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.

Конструкция форматного стола

Конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

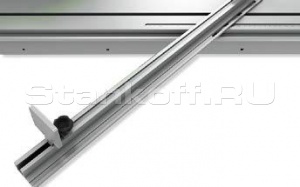

Упор для косых резов

Упор для косых резов

В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.

Пульт управления

Пульт управления

Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка

Длина подвижного стола, мм 3200
Ход подвижного стола, мм 3200
Угол наклона пилы 0° - 45°
Наибольший диаметр пилы, мм 350
Высота пропила, мм 90
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Размеры рабочего стола, мм 1200 x 650
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1300
Двигатель (HP), кВт 5,5
Двигатель подрезного устройства (HP), кВт 1 (0,75)
Скорость пилы, об/мин 4200 / 5600
Скорость подрезного полотна, об/мин 8500
Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм 100 / 60
Общая установленная мощность, кВт 6,25
Габаритные размеры:
Длина, мм 3330
Ширина, мм 3150
Высота, мм 875
Вес .кг 890
