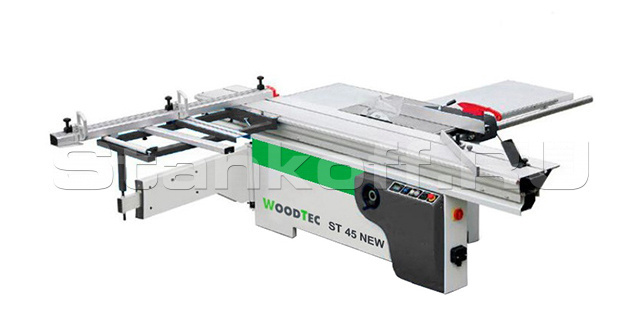

Форматно-раскроечный станок WoodTec ST 45 NEW


Форматно-раскроечный станок WoodTec ST 45 NEW
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Форматно-раскроечный станок WoodTec ST 45 NEW — предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Область применения:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Схема обработки:


Конструктивные особенности:


Станина:

Станина:

Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.
Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.

Пильный узел:

Пильный узел:

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

Роликовая каретка:

Роликовая каретка:

Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Алюминиевый профиль двойной, что обеспечивает большую долговечность.

Пульт управления:

Пульт управления:

Кнопки запуска основного и подрезного узлов располагаются на лицевой части панели управления, которая также, для удобства оператора.

Конструкция форматного стола:

Конструкция форматного стола:

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

Электрошкаф:

Электрошкаф:

Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.

Еврозащита:

Еврозащита:

Защитный ЕВРО колпак крепится к расклинивающему ножу, настраивается под толщину распиливаемого материала и обеспечивает оптимальную вытяжку.

Разгрузочный стол:

Разгрузочный стол:

Станок оснащен дополнительным столом для более комфортной приемки распиленных частей заготовки.

Длина подвижного стола, мм 3200
Ход подвижного стола, мм 3200
Ширина подвижного стола, мм 375
Угол наклона пилы, ° 45
Наибольший диаметр пилы, мм 300
Высота пропила, мм 80
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1100
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 1,1
Скорость пилы, об/мин 4000/6000
Скорость подрезного полотна, об/мин 8000
Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм 100/60
Общая установленная мощность, кВт 6,6
Габаритные размеры, мм 3330х3150х875
Вес, кг 750
