Фрезерный станок с алюминиевой кареткой FSN-300A
Детальное описание
Назначение
Станок предназначен для выполнения разнообразных фрезерных работ по дереву, применяется при изготовлении столярных изделий (наличник, плинтус, филенки и т.д.), зарезки простых шипов и проушин с помощью шипорезной каретки. Станок оснащен высокоточной алюминиевой кареткой. Расположение рабочего вала снизу. Универсальность этих фрезерных станков по дереву позволяет решить технологические задачи столярной мастерской или среднего предприятия.
Преимущества
- Алюминиевая каретка с линейкой
- Чугунный стол
- Возможность заказа сменного шпинделя.
- Высокоточная алюминиевая каретка.
- Установка концевого инструмента.
- Регулируемые щечки – удобная функция, позволяет быстро установить необходимый размер обработки
- Фрезер с нижним стружкоотсосом
- Блокировка шпинделя 00, -50, 450 позволяет с высокой точностью обработать заготовки
В комплекте поставки
- Алюминиевая подвижная каретка с линейкой
- Чугунный стол
- Регулируемые щечки
- Защита от перегрузок
- СЕ - исполнение
- Сервисные ключи
- Инструкция по эксплуатации
- Фрезер с нижним отсосом
- Блокировка шпинделя 00, -50, 450
- Упаковка в термоусадочную пленку
По запросу
- Каретка подвижная с телескопической линейкой и 2 флажковыми упорами обеспечивает хорошее качество обработки больших заготовок
- Удлинение рабочего стола справа и слева применяется для профилирования длинных заготовок в оконном и дверном производстве.
- переключатель для реверса шпинделя позволяет значительно расширить возможности станка. Позволяет устанавливать концевой инструмент. Осуществлять встречное или попутное фрезерование.
- Защита для нарезки шипов.
- Шпиндель заменяемый. Данная функция дает возможность устанавливать на станок практический любой инструмент, позволяя достичь максимального использования инструмента с разным диаметром.
- Возможно, установить сменный шпиндель дополнительный диаметром 30 мм, 32 мм, 40 мм или 50 мм – оптимальное решение в столярном деле на любом предприятии.
- Возможность установить патрон для концевых фрез и работать на 10000 об/мин получая профилированную качественную поверхность заготовки.
- Двигатель однофазный 2,2 кВт (230 В, 50 Гц) позволяет использовать фрезерный станок в бытовых условиях, что подтверждает многофункциональность станка.
Инструмент
- Сменные плоские ножи
- Ножевые головки
- Сменные твердосплавные пластинки
- Профильные фрезы
- Устройство для выставления ножей
- Концевой инструмент
- Патрон
Дополнительные изображения

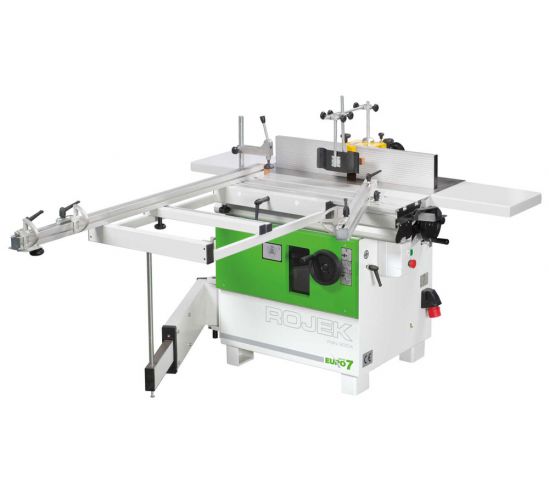

Внешний вид |

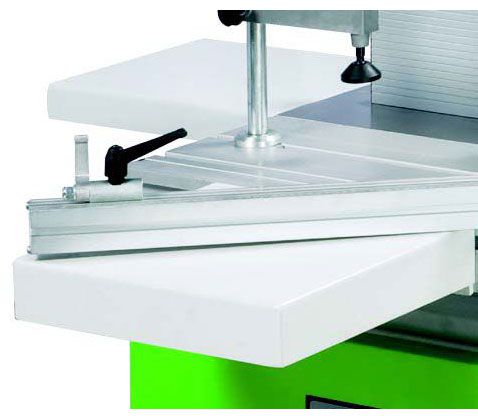

Опорный столик с угловой линейкой |

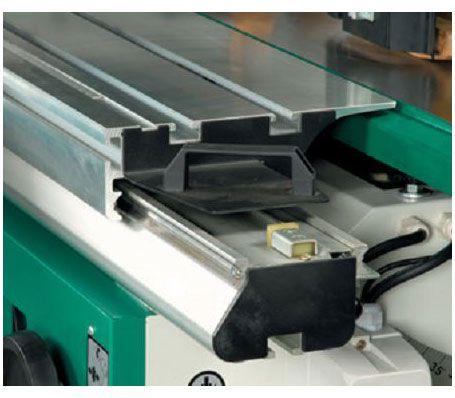

Алюминиевая подвижная каретка |

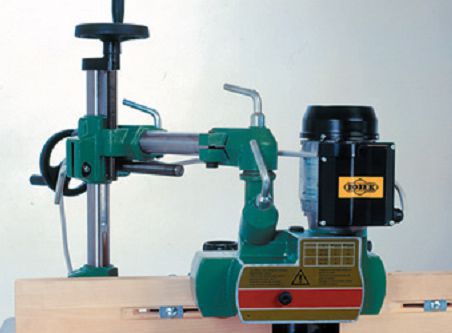

Возможность крепления автоподачи |

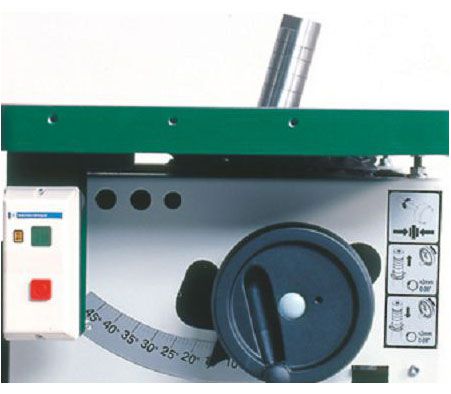

Наклон фрезерного узла: 0-45 град |

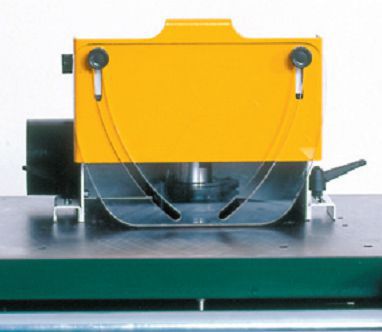

Шипорезный кожух |
Технические характеристики фрезерного станка с алюминиевой кареткой FSN-300A | |
Размеры стола, мм | 1000х350 |
Алюминиевый подвижной стол на стальных направляющих | 1000, 1600x310 |
Длина шпинделя, мм | 130 |
Ход шпинделя, мм | 80 |
Скорость вращения шпинделей, об/мин | 1400–3500–6000–8000 |
Диаметр вытяжных патрубков, мм | 100 |
Диаметр проставочных колец | 75-105-140-180-220 |
Наклон шпинделя, град | -5...+45 |
Максимальный/минимальный диаметр фрезы под столом, мм | 175 |
Максимальный/минимальный диаметр фрезы над столом, мм | 200/250 |
Мощность электродвигателя, кВт | 3,7 кВт, 380 В, 50 Гц |
Масса нетто, кг | 270 |
