Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1500 IPG


Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1500 IPG Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1500 IPG Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1500 IPG Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1500 IPG
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

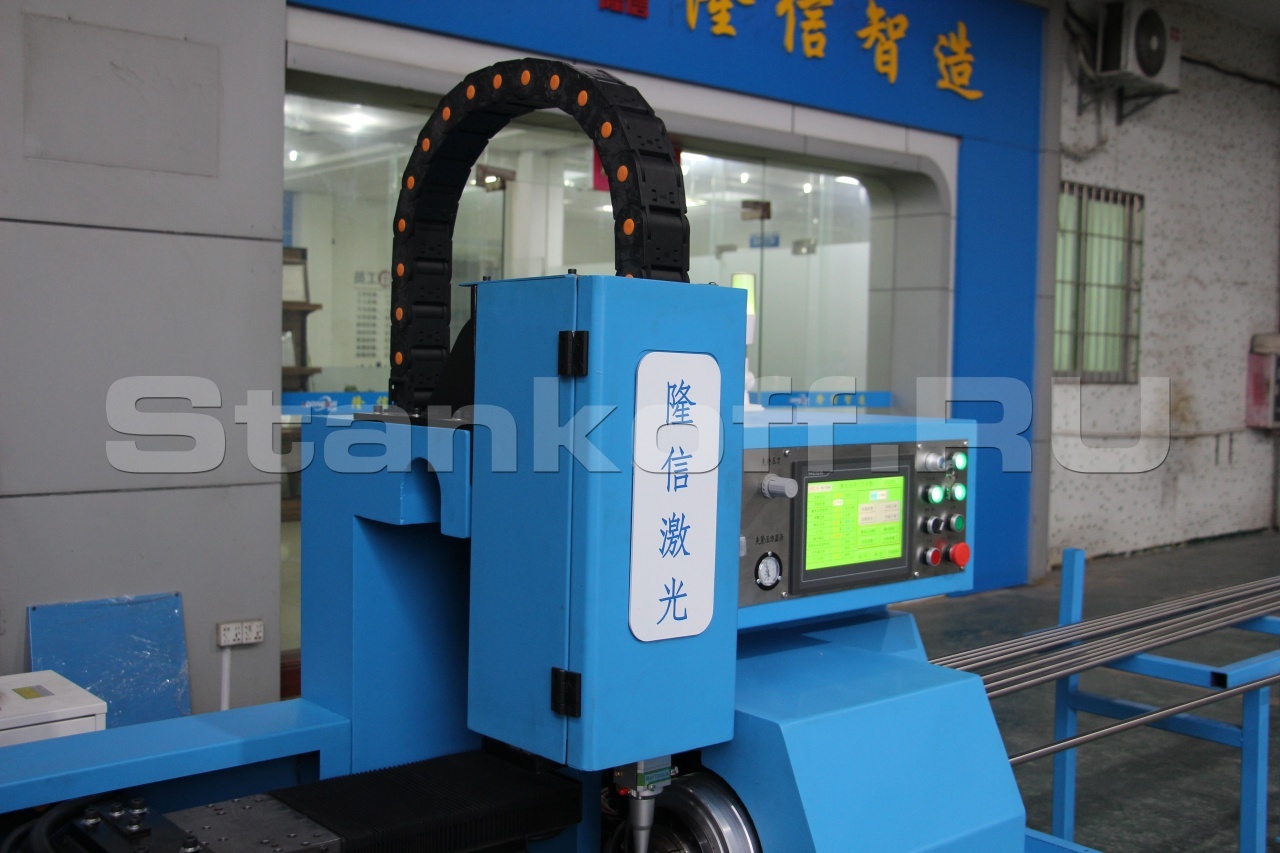

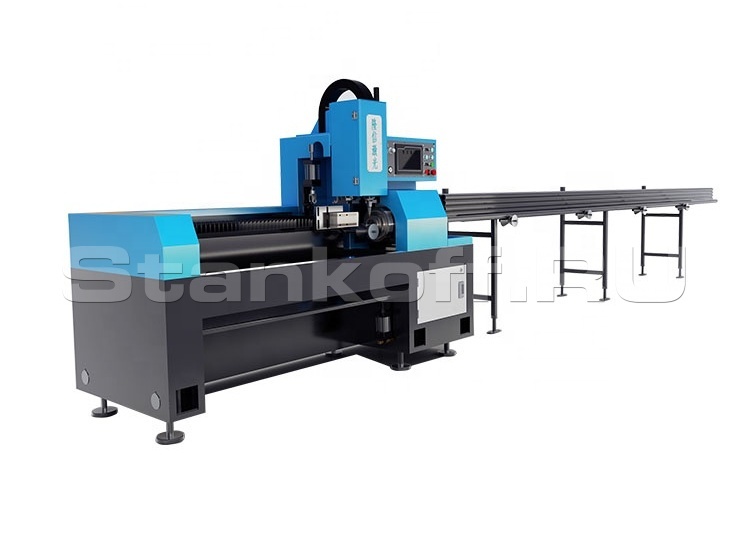

Современный полуавтоматический станок для резки круглых труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой формы, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется во многих отраслях промышленности.

Высокая скорость резки. При большой длине труб требуется меньше времени для резки, чем для труб небольшой длины, так как при небольших длинах труб требуется их частая подача. В этом случае скорость ручной подачи будет выше, чем автоматическая медленная подача труб. Можно сделать вывод, что полуавтомат режет трубы быстрее, чем автоматический станок. Согласно испытаниям, полуавтоматический отрезной станок может достигать скорости 1 секунды на 1 разрез трубы размером D20×T1,05×L79мм

Применение

Медицинская мебель

Медицинская мебель

Складское оборудование

Складское оборудование

Мебель

Мебель

Сантехника

Сантехника

Домашняя утварь

Домашняя утварь

Различные соединения

Различные соединения

Автомобильная индустрия

Автомобильная индустрия

Строительные конструкции

Строительные конструкции

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Лазерный труборез VS Обычные резаки труб

Гладкая линия реза, без заусенцев

Гладкая линия реза, без заусенцев

С заусенцами, требует дополнительной обработки

С заусенцами, требует дополнительной обработки

Не требуется замена пильных дисков/полотен

Не требуется замена пильных дисков/полотен

Требуется заточка/замена дисковых пил/полотен

Требуется заточка/замена дисковых пил/полотен

Скорость резки 0,8 секунд

Скорость резки 0,8 секунд

Скорость резки ≈ 3 секунды

Скорость резки ≈ 3 секунды

Особенности конструкции

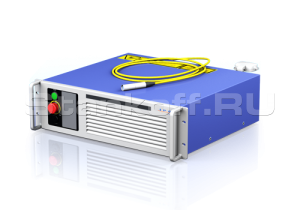

Источник лазерного излучения IPG

Источник лазерного излучения IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

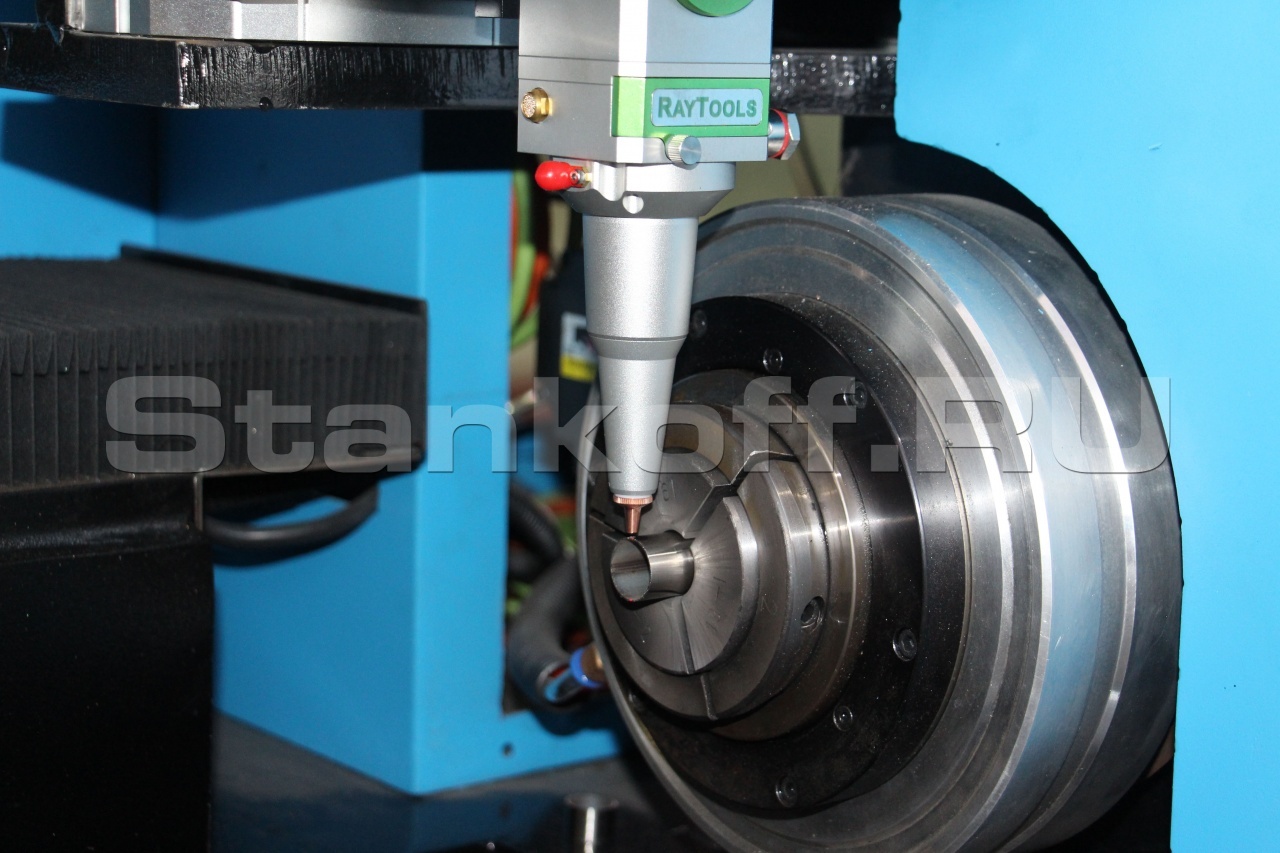

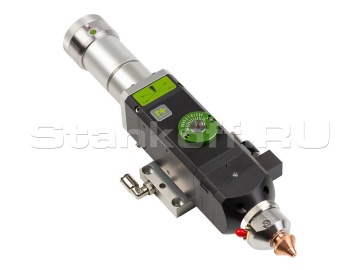

Режущая головка Raytools BT210S

Режущая головка Raytools BT210S

Режущая головка Raytools BT210S предназначена для установки на оптоволоконное лазерно-гравировальное оборудование. Позволяет резать, перфорировать, гравировать и выполнять сварные швы на любых металлических поверхностях. Модель разработана для оснащения мало- и среднемощного волоконного оборудования. Данная лазерная головка отличается высоким качеством сборки, надежностью и долговечностью. Благодаря широкому диапазону настроек интерфейса может быть адаптирована для большинства лазерных станков подходящего типа.
Характерные особенности:
• Компактность и малый вес, что позволяет минимизировать нагрузку на портал и максимально повысить качество обработки.
• Линза помещена в контейнер-картридж благодаря чему не царапается, не пылится и не покрывается нагаром, возникающим при работе с металлическими поверхностями.
• Картриджная система размещения линз ускоряет процесс их замены.
• Ударопрочный герметичный корпус.
• Возможность регулировки фокусного расстояния в пределах 10 мм.
• Оптимизирована система направления воздушного потока.

Серводвигатель Delta

Серводвигатель Delta

В работе станка задействованы 3 серводвигателя. Благодаря высокому разрешению встроенного энкодера, достигается высочайшая точность позиционирования серводвигателя, а сам серводвигатель является лидером в отрасли.
• Высокая точность
• Высокая динамика
• Превосходное подавление вибрации

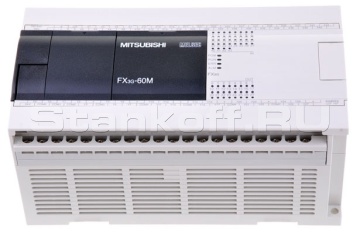

Контроллер Mitsubishi

Контроллер Mitsubishi

Контроллеры Mitsubishi хорошо известны во всем мире. Повышенная производительность, простота применения, упрощённое техобслуживание и высокая надёжность этих контроллеров стали решающим фактором применимости для многих задач.

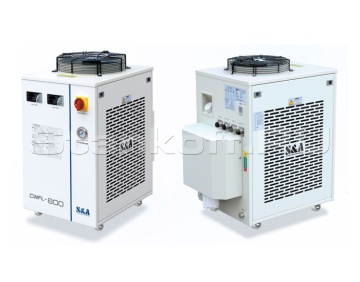

Водяной чиллер S&A

Водяной чиллер S&A

Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне. Для этого он использует воду, температуру которой поддерживает в заданных границах за счёт её охлаждения фреоном. Длительный срок службы, простота эксплуатации.

Комплектация

Режущая головка Raytools (Швейцария)
Источник излучения IPG
Направляющие PMI (Тайвань)
Водяной чиллер S&A (Китай)
Пневматические компоненты SMC (Япония)
Контроллер PLC
Mitsubishi (Япония)
Серводвигатель Delta (Тайвань)

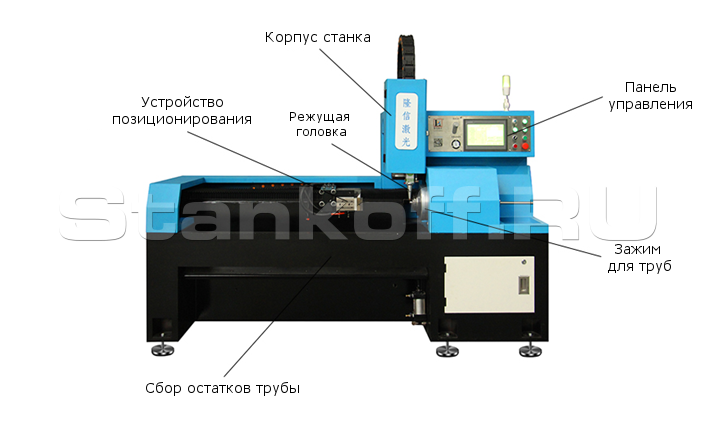

Схема станка

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм
Мощность лазера 1500 Вт
Лазерный источник IPG
Длина волны 1080 Нм
Наружный диаметр труб 6-42 мм
Длина реза 10 - 1200 мм
Длина трубы не ограничена
Технический остаток по трубе 0,05 - 1 мм
Точность позиционирования ±0,2 мм
Макс. скорость резки ≤20 м/мин
Диапазон регулировки по оси "W" 360°
Питание 380В/50Гц
Потребляемая мощность 4,8 кВт
Вес станка, брутто 2000 кг
Габариты 6300х2000х2000 мм
