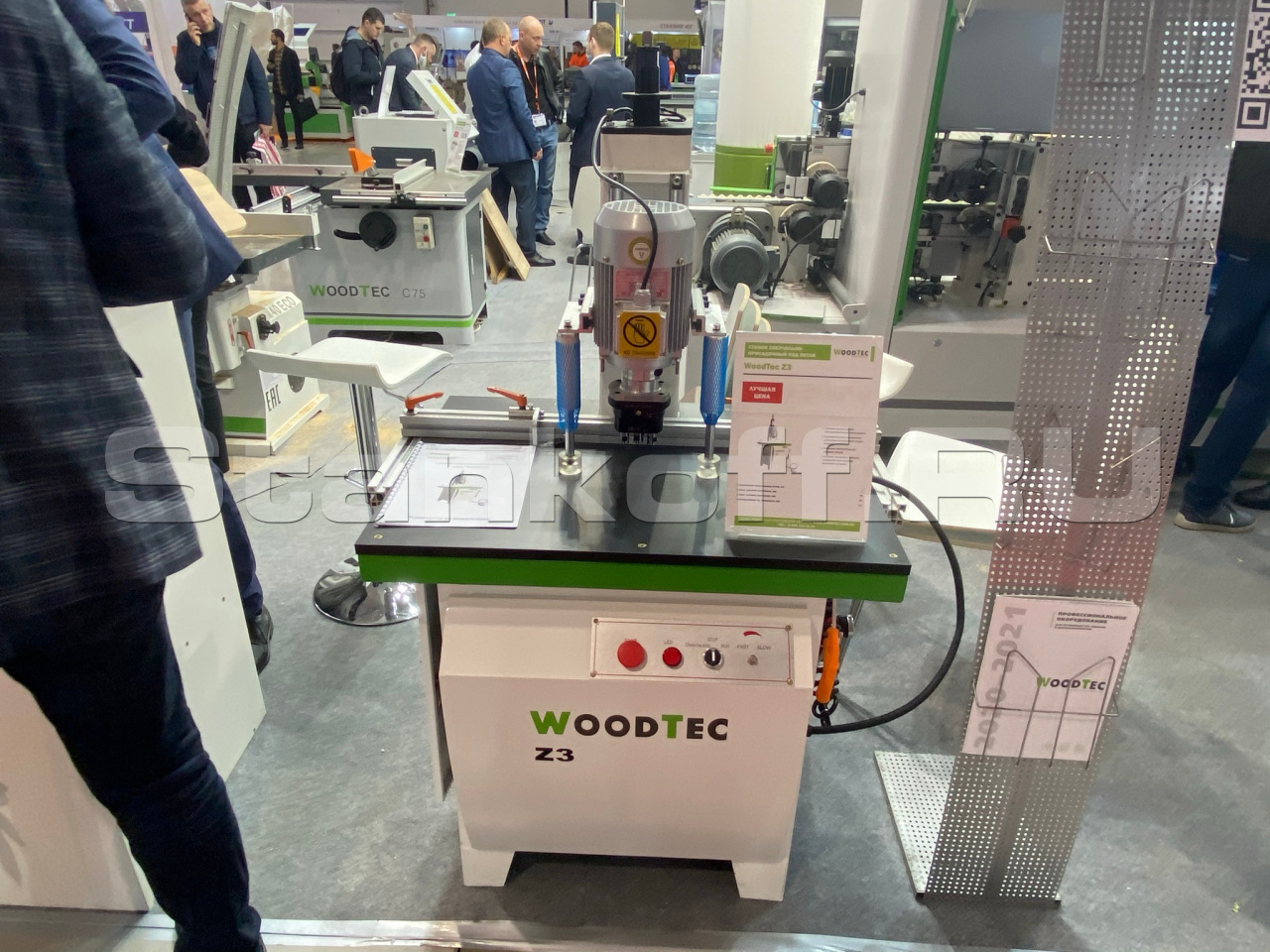

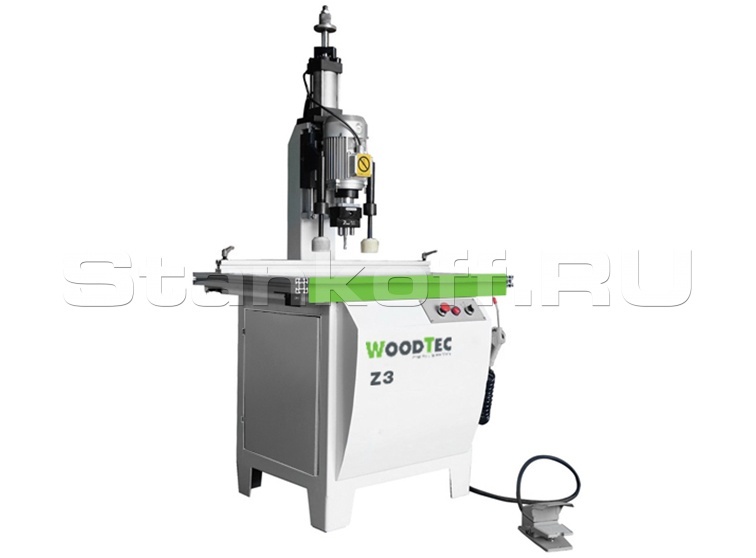

Станок сверлильно-присадочный под петли WoodTec Z3


Станок сверлильно-присадочный под петли WoodTec Z3 Станок сверлильно-присадочный под петли WoodTec Z3
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением.

Схема обработки


Схема обработки изделия

Схема сборки готового изделия

Особенности:

  • Прижим детали четырьмя пневматическими цилиндрами;
  • Автоматическое управление рабочими операциями (старт-педаль);
  • Боковые линейки (2 шт.);
  • Линейка с 2-мя откидными упорами;
  • Пистолет для обдувки станка;

Конструктивные особенности:


Сверлильная голова

Сверлильная голова

3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.

Пневмоприжимы

Пневмоприжимы

Два пневматических прижима для быстрого фиксирования заготовки различной толщины.

Регулировка глубины сверления

Регулировка глубины сверления

Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

Комплект базирующих линеек

Комплект базирующих линеек

Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.

Электродвигатель

Электродвигатель

Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

Подготовка сжатого воздуха

Подготовка сжатого воздуха

Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

Пульт управления

Пульт управления

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

Электрошкаф

Электрошкаф

Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

Количество сверлильных групп, шт. 1
Макс. диаметр сверления, мм 35
Максимальная глубина сверления, мм 60
Частота оборотов шпинделя, об/мин 2800
Мощность, кВт 1,5
Давление воздуха, МПа 0,6 - 0,8
Габариты, мм 800x750x1600
Вес, кг 150
