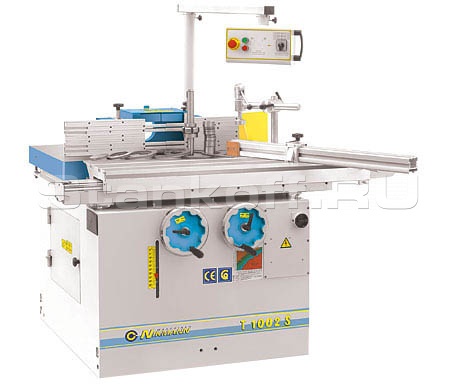

Фрезерный станок с шипорезной кареткой T1002S


Фрезерный станок с шипорезной кареткой T1002S
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание


Фрезерные станки производства Р. Болгария предназначены для выполнения разнообразных фрезерных работ (профилирования, шипонарезания и т.п.). Стандартная комплектация включает: кожух для инструмента диаметром 250мм, две интегральные линейки по 350мм, три быстросменных шпинделя ф30; 32; 40 мм., поворотная линейка 900мм с упором и эксцентриковым прижимом и удлинением +700мм, световая индикация оборотов. Поворотный пульт управления для удобства вынесен на отдельную стойку над столом. Станок оснащён подвижной кареткой, плавность хода которой обеспечивается оригинальной конструкцией. Наклоняемый фрезерный узел позволяет расширить возможности станка.

Для более чистой обработки шипов станок оснащен реверсом.

По отдельному заказу эту модель можно укомплектовать высокоскоростным цанговым шпинделем 15000 об/мин для концевых фрез. Зажим цанг ER32 (устанавливается только в заводских условиях).

На рабочем столе возможна установка автоподатчика заготовки MX-48.

Фрезерный станок, оснащенный высокоскоростным шпинделем до 15000 об/мин, позволяет использовать концевые фрезы с хвостовиком от 3 до 20 мм. (заводская опция).

Для изготовления шипов больших размеров (дверных, оконных конструкций и тд.) существует опция – комплект для шипонарезания, состоящий из дополнительного кожуха ф320мм, специального чугунного стола, поворотной линейки и эксцентрикового прижима.

Совокупность всех этих факторов позволяет получать на фрезерном станке качественную и точную обработку деталей, экономно использовать рабочее время и увеличивать производительность.

Опции

  • Высокоскоростной шпиндель, конус Морзе, МК4. (15 000об/мин.) Возможна установка только в заводских условиях;
  • Цанги ER32 от 3 до 20 мм;
  • Поворотная линейка 1219 мм;
  • Телескопическое удлинение к поворотной линейке 900/1219 мм;
  • Удлинение рабочего стола (правое; левое)500х320 мм;
  • Интегральные линейки 500 мм;
  • Дополнительный цанговый шпиндель с цангами 8,10,12мм (10 000об/мин. (Устанавливается самостоятельно оператором);
  • Прижим MORI (для тонких заготовок).
Технические характеристики T1002S
Размер каретки, мм 1150x350
Размер рабочего стола, мм 1000x650
Ход каретки, мм  730
Поворотная линейка, мм 900
Сменный шпиндель, конус Морзе МК 4
Диаметр сменных шпинделей, мм 30, 32, 40
Рабочая длина шпинделя, мм 125
Ход шпинделя по высоте, мм 180
Наклон шпинделя 90-45°
Диаметр отверстия в столе, мм 260/206/156/110/70
Максимальный диаметр инструмента, мм:
- при профилировании
- при шипорезании(опция)

Ø 250
Ø 320
Максимальная глубина опускания инструмента под стол, мм  60
Скорость вращения шпинделя, об/мин.

10000/8000/6000/5000/4000/3000

Мощность двигателя 2-х скор., кВт 4,5/5,5
Реверс да
Диаметр выхода аспирации над столом, мм 120
Диаметр выхода аспирации под столом, мм  120
Габаритные размеры станка в упаковке, мм  1350х1000х850
Вес станка, кг 430-550
