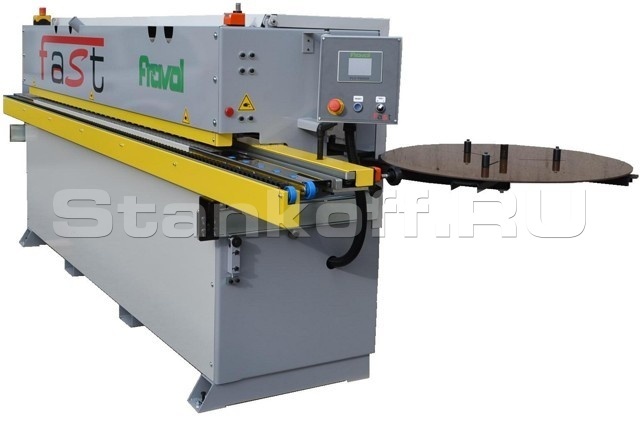

Автоматический кромкооблицовочный станок FAST F400
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Общие характеристики
- Стальная усиленная станина, с ребрами жесткости, которые гарантируют высокую стабильность конструкции.
- Станок спроектирован наиболее компактным и легким в использовании.
- Подъём верхних рабочих групп механически связан с верхней балкой. Величина смещения считывается на аналоговом индикаторе.
- Станок оснащен кабиной для защиты клеевой ванночки и двигателей с инструментами, в которой имеется широкое окно для того, чтобы прекрасно видеть работу узлов. Кабина имеет блокировку, чтобы было невозможно открыть ее при работающем станке.
- Для тщательного вывода опилок из рабочей зоны, имеются индивидуальные патрубки, установленные на верхней части кабины. Количество патрубков для аспирации зависит от конфигурации станка.
- Встроенный электрошкаф с главным выключателем.
- Все моторы вращаются со скоростью 12000 об/мин и управляются от инвертера, соответствующей мощности, в зависимости от конфигурации станка.
- Кнопки быстрого останова находятся на входе и на выходе станка.
- Станок оснащен светофором для подачи панелей.
Система подачи панелей
- Движение гусеничного транспортера происходит при помощи мощной цепи и соосного моторредуктора соответствующей мощности, скорость подачи 10 м/мин.
- На транспортере закреплены обрезиненные площадки с высоким коэффициентом трения, чтобы гарантировать максимальное сцепление с заготовкой.
- Верхняя прижимная балка, изготовлена из стали с двумя рядами роликов.
- Параллельно с верхней прижимной балкой находится транспортер гусеничного типа очень точный и устойчивый к боковой нагрузке.
Панель управления
Управление станком производится с помощью панели оператора с цветным сенсорным дисплеем touch-screen диагональю 3,5", которая расположена в эргономичном положении, интуитивное и простое управление: выход ко всем
Управление станком и рабочими узлами происходит с помощью PLC.
На управляющем дисплее отображаются:
- Скорость подачи
- Температура клеевой ванны
- Диагностика и ошибки
- Статистические данные производства
Основные функции
- Считывание заготовки происходит с помощью микровыключателей высокой точности.
- Клеевая ванна находится под загрузчиком кромки, она покрыта тефлоном для облегчения чистки и смены клея, оснащена ТЭНами нужной мощности для разогрева клея-расплава до рабочей температуры и поддержания её.
- Для того чтобы получить идеальное нанесение клея на панель, клеевая ванна перемещается по призматической линейной направляющей с линейным подшипником.
- Загрузка кромки, толщиной до 3 мм в рулоне с вращающегося магазина диаметром 800 мм, происходит автоматически с помощью электропривода.
- Загрузка кромки, толщиной до 6 мм из массива, происходит вручную одна за другой.
Особенности конструкции
Вращающийся суппорт для кромки в бобине Ø800
Для кромки в бобине, диаметром до Ø 800mm, шпона, меламиновой кромки, ПВХ и ABS, толщиной до 3 мм.
Загрузчик кромки
Автоматическая загрузка кромки для кромок в рулоне, шпона, меламиновой бумаги, ПВХ и ABS до 3 мм. Ручная загрузка полосовой кромки до 6 мм (массив)
Клеевая ванна емкостью 1 кг
Ванна для клеерасплава в гранулах находится под устройством загрузки кромки, клеенаносящий ролик синхронизован с системой подачи заготовки.Ванна изнутри покрыта тефлоном для облегчения чистки и смены клея.
Благодаря обработке Teflon® и специальному клеенаносящему ролику - Патент FRAVOL- может быть использован клей в гранулах EVA, PUR и сейчас даже PO без каких-либо проблем.
Температура устанавливается и контролируется с PLC.
Система "Экономный режим" ECO MODE SYSTEM
Снижение температуры в клеевой ванне, осуществляется автоматически по таймеру для оптимизации расхода электроэнергии в режиме ожидания станка.Таймер программируется с панели управления.
Прижимные ролики для прямых заготовок
Для идеального приклеивания кромки, узел прижима кромки состоит из:• Одного моторизованного ролика
• Одного холостого обрезиненного ролика
• Ролики подпружинены
• Регулировка положения узла производится с помощью системы калибровки кромки, называемого pre-setting (быстрая смена) быстрая и удобная.
Гильотина 3 мм
Гильотина для реза ПВХ и ABS до 3 мм максимальное сечение реза 195 мм²
Торцовочный узел "INT 1/F"
Материал инструмента: Инструмент WIDIA• Торцовочный узел с высокочастотным мотором
0,22 кВт (НР 0,3) и скоростью вращения 12000 об/мин
• Группа обладает высокой точностью и скоростью благодаря
скольжению по направляющим круглого сечения из закалённой шлифованной стали с помощью подшипников с бесконечной шариковой опорой.
• Пневматический отвод группы по команде с пульта управления оператора.
• Возможность раздельного отключения торцовки в начале и конце детали посредством панели оператора.
• Автоматический наклон пил без какого-либо ручного вмешательства.
• Группа имеет 2 циркулярные пилы Ø 100x20x3,2-Z24.
Узел снятия свесов по пласти "RF-F"
Многофункциональный узел оснащен 2 наклонными моторами 0,37 Kw (Hp 0,50) 12.000 об/мин.• Снятие свесов происходит идеальным образом благодаря использованию дисковых вертикальных копиров большого диаметра.
• Боковые копиры из полированной стали с высокоточными подшипниками не оставляют следов на деликатных материалах.
• В комплект входит фреза с ножами специального профиля - 30°/ R1 ÷
R3 мм /плоский - Патент FRAVOL
Регулировка простая с помощью таблицы, где указаны все положения узлов 09 - 21- 10 (когда они есть) для быстрой смены одной обработки на другую.
В КОМПЛЕКТ УЗЛА ВХОДЯТ ИНДИКАТОРЫ ПОЛОЖЕНИЯ
Аналоговые индикаторы положения облегчают точную регулировку при смене размеров.
Циклевая группа "RB/F"
Отделочная группа многофункционального типа предназначена для циклевания кромки из ПВХ и АБС в целях удаления насечек, волн, остающихся от предшествующих обработок, и улучшения качества конечной обработки поверхностей.• Представляет собой конструкцию из стали и высокопрочного алюминия для устранения вибраций.
• Функция циклевания исполняется с высоким качеством благодаря использованию вертикальных дисковых копиров соответствующего размера
• Боковые копиры из шлифованной стали с высокоточными подшипниками служат для предотвращения царапания по деликатным материалам
• Ножи НМ специального профиля - 30°/R1÷R3 мм - Патент FRAVOL
Регулировка упрощается с помощью таблицы, где приведены все положения групп 09 - 21- 10 для быстрого перехода от обработки одной толщины к другой.
Бокс для сбора обрезков циклевочного узла
Имеет 3 патрубка для подсоединения аспирации в целях удаления стружки и обрезков от работы клеевого скребка и цикли.
Группа фиксированных щеток "GSF/F"
Щёточная группа улучшает чистоту и полировку детали. Состоит из следующего:• 2 трёхфазных двигателя 0,09 кВт, частота вращения 1400 об/мин.
• 4 хлопчатобумажных щётки Ø120 для очистки панели и полировки кромки из ПВХ.
• вертикальная и горизонтальная регулировка.
Внутреннее освещение
| Технические характеристики автоматического кромкооблицовочного станка FAST F400 |
|
| Толщина панели, мм | 10-60 |
| Скорость подачи, м/мин | 10 |
| Высота кромки, мм | 15 - 65 |
| Толщина кромки, мм | 0,4 - 6 |
| Объем клеевой ванны, кг | 1 |
| Минимальная длина панели, мм | 120 (PVC) |
| Ширина панели, мм | min 80 |
| Пневматика, бар | 6 |
| Вес станка, кг | 1000 |
| Температура окружающей среды, °C | мин. 15 / макс. 45 |
| Питание | 400V 3P N 50Hz |
| Длина станка, мм | 3690 |
