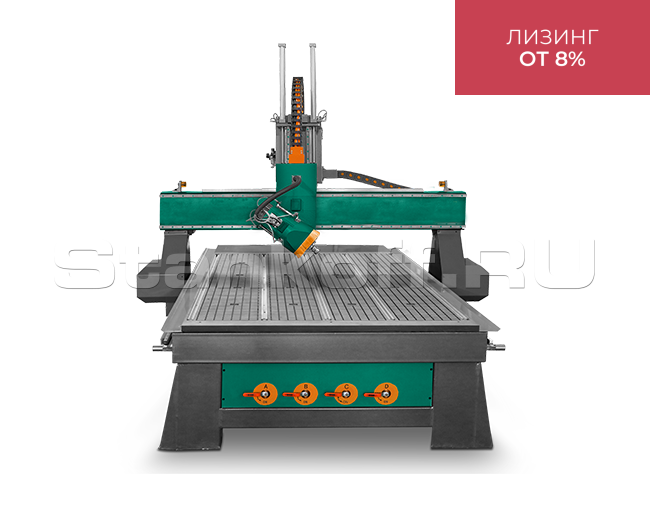

Фрезерный станок с ЧПУ с поворотным шпинделем и автосменой инструмента TS 1325 R АТС


Фрезерный станок с ЧПУ с поворотным шпинделем и автосменой инструмента TS 1325 R АТС
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Применение

Предназначены для высокоскоростной обработки: дерева, ДСП, МДФ, фанеры, полистирола, искусственного камня, акрилового стекла и оргстекла, модельного пластика. Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации. За счет отсутствия вибрации высокая точность обработки.

В станках данной серии реализована система автоматической смены инструмента, что позволяет осуществлять обработку деталей в автоматическом режиме без участия оператора.

Благодаря автоматизации технологического процесса достигается повышение производительности и снижение брака.

Станки этой линейки оснащены сервомоторами YASKAWA (Япония). Их применение позволяет значительно повысить точность и скорость обработки.

Комплектация

Станок TS 1325 – механическая часть1 шт.
Шпиндель 9 кВт1 шт.
Воздушный насос для охлаждения шпинделя1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки1 шт.
Шкаф электронного управления1 шт.
Аспирационная установка1 шт.
Вакуумная станция1 шт.
Комплект соединительных кабелей: Data Cable, Power Cable, etc.1 комп.
Программное обеспечение Syntec 6MB1 комп.
Патрон8 шт.
Начальный комплект фрез1 комп.
Цанги:1 комп.
Набор приспособлений для прижима заготовки1 комп.
ЗИП1 комп.

Особенности конструкции


Cварная жесткая станина

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

Вакуумный стол

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.

Высокоточные нправляющие

Высокоточные нправляющие

Станок по всем осям оснащен квадратными линейными направляющими. Направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Линейный магазин автоматической смены инструмента

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров

Система автоматической смазки

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Высокоскоростной шпиндель

Высокоскоростной шпиндель

За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий

Датчик измерения длины инструмента и высоты заготовки

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Двухконтурный вакуумный насос 5,5 кВт

Двухконтурный вакуумный насос 5,5 кВт

Обеспечивает надежную фиксацию деталей и долгий срок службы оборудования

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Компрессор

Компрессор

В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента.

Рабочая зона 1300х2500 мм
Высота координаты Z 500 мм
Направляющие
линейные квадратного типа
Механизм привода X, Y косозубая передача шестерня-рейка
Механизм привода Z шарико-винтовая передача
Двигатель привода серводвигатели
Шпиндель 9 кВт HQD
Угол поворота шпинделя 180°
Охлаждение шпинделя воздушное
Магазин для инструмента линейный тип, 8 мест
Частота вращения шпинделя до 18000 об/мин
Вакуумный насос опция 2 шт (5,5 кВт)
Макс. скорость перемещения (холостой ход) до 40 м/мин
Макс. скорость гравировки
до 20 м/мин
Макс. скорость фрезерования до 20 м/мин
Система управления Syntec 6 MB
Команды управляющих программ G code
Программное обеспечение Type3
Напряжение питания 380 В
Система смазки централизованная
Габариты станка 2500х3900х1870 мм
Масса станка 1800 кг
