Детальное описание

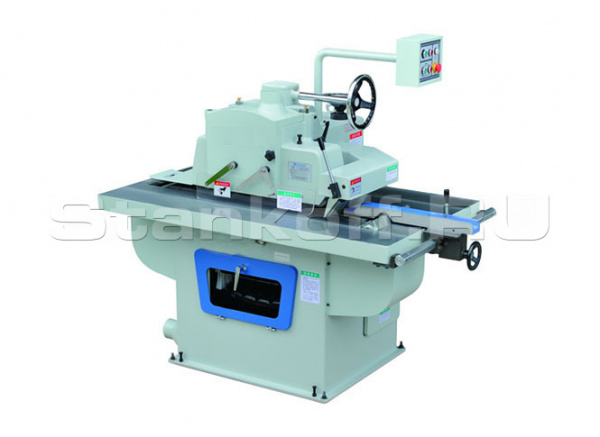

Круглопильный станок с автоподачей MJ153i — предназначен для точной прямолинейной продольной распиловки обрезных и необрезных досок и брусков на заданный размер по ширине.

Область применения:

Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.

Схема обработки:

Отличительные особенности:

Гусеничный транспортер для подачи заготовки - равномерная стабильная подача, исключены малейшие смещения;
Верхняя и нижняя когтевая защита - защита от выброса заготовки, безопасность оператора;
Перемещение бокового упора через передачу шестерня-рейка - удобство и точность настройки ширины пиления;
Плавная регулировка скорости подачи (инвертер) от 8 до 24 м/мин позволяет легко подобрать оптимальный режим резания в зависимости от заготовки;
Удобство смазки важных узлов - экономится время на обслуживание, долговечность работы.

Конструктивные особенности:

Подающий конвейер

Заготовка подается в станок при помощи гусеничного транспортера. При пилении заготовка имеет большое «пятно» контакта с транспортером. Поэтому исключено ее смещение, что гарантирует высокую точность пропила.

Прижимные ролики

На входе и выходе заготовка надежно прижата к конвейеру гладкими подпружиненными стальными вальцами. Это исключает ее смещение и обеспечивает высокое качество распила.

Пульт управления

Удобно расположен на уровне глаз, не требуется наклоняться или обходить станок.
На пульте расположены кнопки включения/выключения двигателя пилы и транспортера, аварийный выключатель и регулятор скорости подачи.

Регулировочные маховики

Удобные маховики предназначены для настройки пилы и прижимных роликов по высоте.

Когтевая защита

Расположена в столе и над столом (снизу и сверху) - двойная защита от выброса заготовки. Крайне высокая степень защиты оператора.

Очистка конвейера

Очистка с двух сторон – рабочая сторона очищается металлической щеткой, внутренняя нейлоновой щеткой. Исключается налипание смолы и опилок, обеспечивается бесперебойная работа без проскальзывания заготовки.

Масленки

Возможность удобно смазывать направляющие - обеспечивается долговечность работы, исключен преждевременный износ, экономия времени на обслуживание.

Боковой литой упор

Массивный упор удобно и точно настраивается на ширину пиления с помощью маховика и передачи шестерня-рейка.
В цилиндрическую направляющую по которой перемещается упор встроена миллиметровая шкала – для удобства настройки.

Электрокомпоненты

В станке используются качественные электрокомпоненты Schneider Electric и Siemens.

Защитное стекло

Предотвращает выброс обрезков, образует закрытый контур для лучшего отвода опилок.

Выход под аспирацию

Для лучшего удаления опилок на станке установлено два выхода, ⌀100 мм каждый. Один расположен на пильном кожухе и второй под столом.

Автоматическая централизованная система смазки конвейера

На станке установлена автоматическая система смазки подающего конвейера. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке.

Редуктор привода подачи

Привод транспортера подачи от отдельного двигателя посредством червячного редуктора, гарантирует равномерную и стабильную подачу материала в станок.

Привод пильного вала

Осуществляется от двигателя мощностью 7,5 кВт посредством 4-х клиновых ремней.

Размер стола, мм	1380х890
Макс. ширина заготовки, мм	460
Мощность двигателя подачи, кВт	0,75
Диаметр аспирационного отверстия, мм	2х100
Частота вращения, об/мин	4000
Суммарная мощность, кВт	8,25
Минимальная длина заготовки, мм	330
Скорость подачи заготовки, м/мин	8-24 (инвертер)
Максимальная толщина пропила, мм	85
Мощность двигателя пилы, кВт	7,5
Диаметр пильного вала, мм	25,4
Диаметр пильного диска, мин/макс, мм	205/305
Габариты станка (ДхШхВ), мм	1110х1700х1580
Вес, кг	950
