Детальное описание

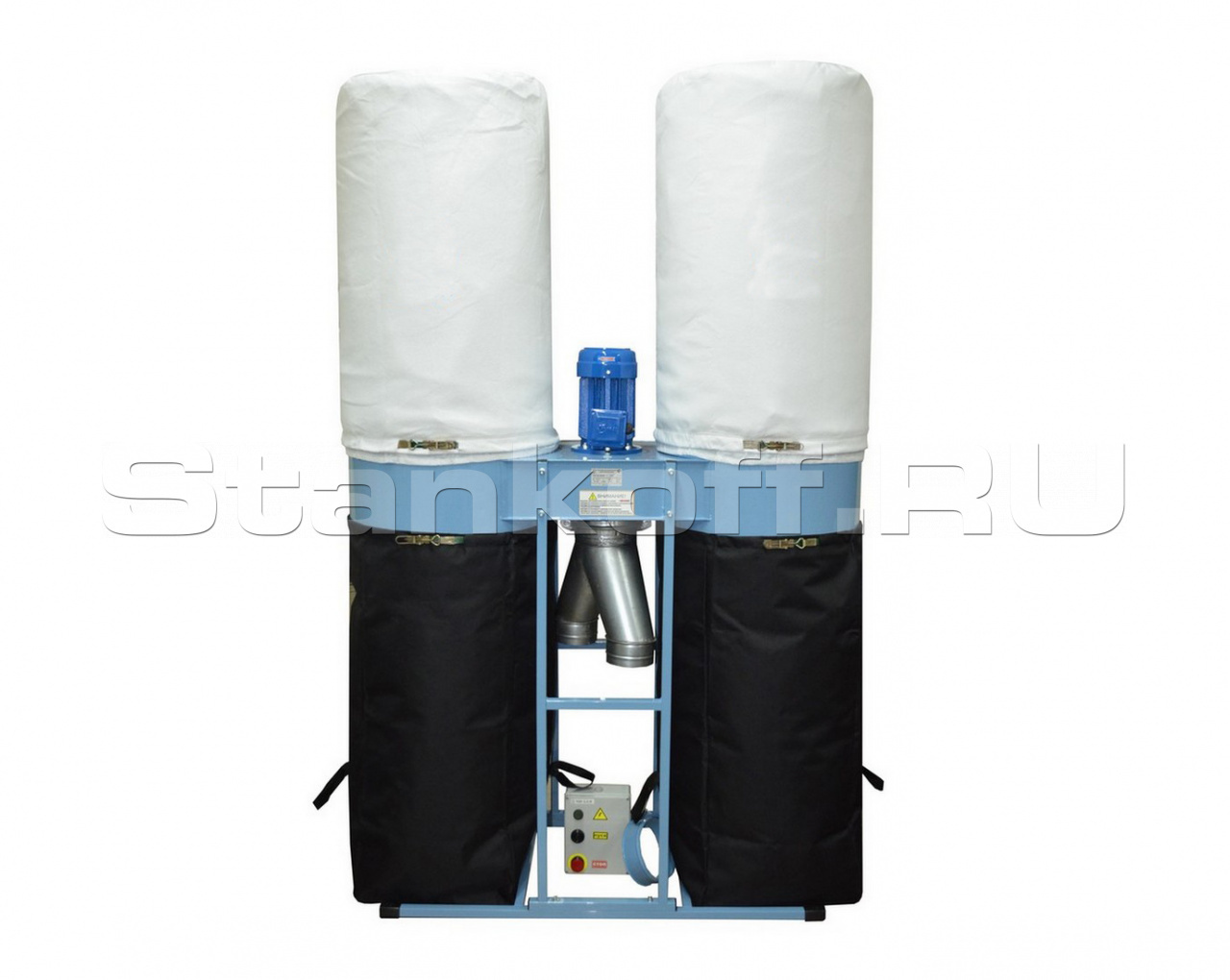

Аспирационная установка УВП-М 3000К — предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы. Установка предназначена для работы в условиях мебельного (М), столярного производства, для обслуживания пильных, торцовочных станков.

Используется для металлообрабатывающих заточных станков с применением элементов искрогашения (дополнительно с установкой рекомендуется циклон ЦМ-310). Применяется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла.

Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм.

Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал. В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Преимущества:

  • Деревообработка, столярные производства; Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
  • Производство пластиковых, алюминиевых окон и дверей;
  • На участках заточки режущего инструмента, из стали, стеллита, твердого сплава, с применением в комплекте с циклоном ЦМ-430;
  • Используется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла;
  • Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности.

Особенности:

  • Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;
  • Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
  • Чистый воздух – Степень очистки воздуха составляет – 99,9%;
  • Высокие скоростные потоки всасываемого воздуха до 43 м/с;
  • 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
  • Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
  • Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
  • Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
  • Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
  • Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
  • Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована.

Схемы присоединения:

Устройство и комплект поставки:

  1. Основание - 1шт;
  2. Обод - 1шт;
  3. Корпус в сборе с электродвигателем, крыльчаткой, патрубком - 1шт;
  4. Фильтр МС580х1100/К - 2шт;
  5. Мешок накопительный МС580х1100 - 2шт;
  6. Бандаж 180 - 1шт;
  7. Ножка - 2шт;
  8. Болт М5х16 - 8шт;
  9. Гайка М5 самоконтрящаяся - 4 шт;
  10. Стойка - 2шт;
  11. Коллектор 180-2х138 - 1шт;
  12. Болт M8x35 - 14
  13. Шайба 8 - 16;
  14. Гайка М8 самоконтрящаяся - 2шт;
  15. ПЗУ (пускозащитное устройство) - 1 шт;
  16. Переход 178 - 1шт.
Максимальная пропускная способность, м³/час 3100
Максимальный скоростной поток, м/с 34
Разрежение установки Рст, Па 1950
Диаметр входного патрубка, мм 180
Количество фильтров, шт 2
Площадь фильтрования, м² 4,8
Номинальный среднемедианный размер улавливаемых частиц, мкм 20
Класс фильтра F5
Степень очистки воздуха не менее, % 99,9
Количество накопительных мешков, шт 2
Объем накопительных мешков, м³ 0,5
Уровень звуковой мощности (max), дБ 80
Диаметр колеса вентилятора, мм 380
Частота вращения вентилятора, об/мин 2860
Номинальная мощность, кВт 2,2
Максимальный потребляемый ток, А 4,6
Напряжение, В 380
Род тока питающей сети Переменный, трехфазный
Масса, кг (не более) 72
Габаритные размеры, мм 1450х600х2450
