Детальное описание

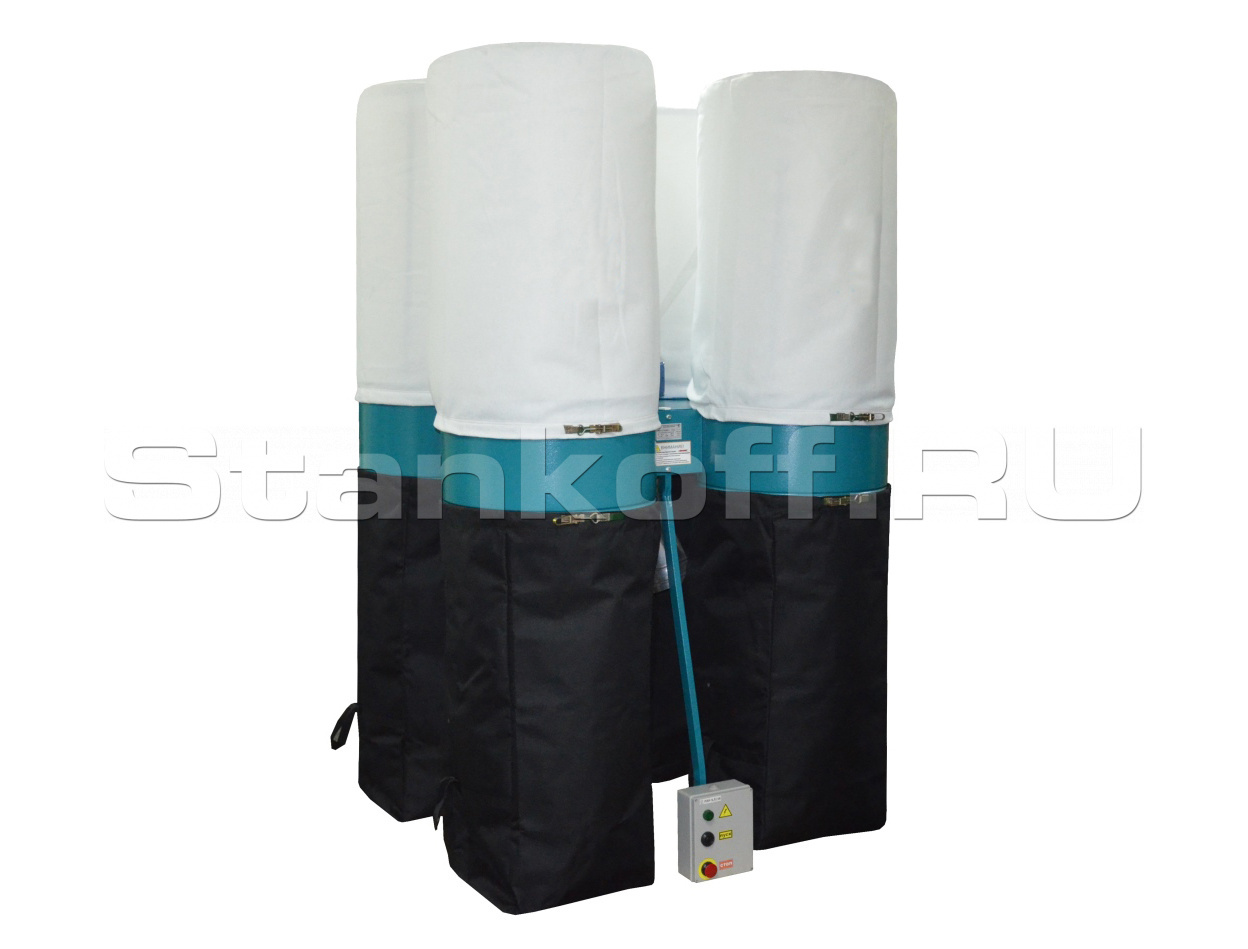

Аспирационная установка УВП-М 7000К — предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы. Установка предназначена для работы в условиях мебельного (М), столярного производства, для обслуживания пильных, торцовочных станков.

Используется для металлообрабатывающих заточных станков с применением элементов искрогашения (дополнительно с установкой рекомендуется циклон ЦМ-310). Применяется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла.

Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм.

Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал. В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Преимущества:

  • Деревообработка, столярные производства;
  • Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
  • Производство пластиковых, алюминиевых окон и дверей;
  • Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности.

Схемы присоединения:

Устройство и комплект поставки:

  1. Обод - 4шт ;
  2. Стойка - 8шт ;
  3. Болт М5 - 16шт;
  4. Гайка М5 самоконтрящаяся - 16шт;
  5. Ножка - 4шт;
  6. Фильтр МС580х1100/К - 4шт;
  7. Мешок накопительный МС580х1100 - 4шт;
  8. Электродвигатель 3 кВт 2860 об/мин - 1шт;
  9. Гайка М8 самоконтрящаяся - 23шт;
  10. Болт М8х60 - 9шт;
  11. Гайка М12 самоконтрящаяся - 4шт;
  12. Шайба 12 - 4шт;
  13. Болт M8x25 - 2шт;
  14. Шайба 8 - 6шт;
  15. Бандаж 280 - 1шт;
  16. Шайба 8.65Г - 1шт ;
  17. ПЗУ (пускозащитное устройство) - 1шт ;
  18. Корпус - 1шт;
  19. Крышка - 1шт;
  20. Крыльчатка - 1шт;
  21. Коллектор 280-4х138 - 1шт;
  22. Шайба 28 - 1шт;
  23. Переход - 228 - 1шт.
Максимальная пропускная способность, м³/час 7550
Максимальный скоростной поток, м/с 34
Разрежение установки Рст, Па 2350
Диаметр входного патрубка, мм 280
Количество фильтров, шт 4
Площадь фильтрования, м² 9,6
Номинальный среднемедианный размер улавливаемых частиц, мкм 20
Класс фильтра F5
Степень очистки воздуха не менее, % 99,9
Количество накопительных мешков, шт 4
Объем накопительных мешков, м³ 1
Уровень звуковой мощности (max), дБ 84
Диаметр колеса вентилятора, мм 450
Частота вращения вентилятора, об/мин 2860
Номинальная мощность, кВт 5,5
Максимальный потребляемый ток, А 10,7
Напряжение, В 380
Род тока питающей сети Переменный, трехфазный
Масса, кг (не более) 110
Габаритные размеры, мм 1370х1370х2450
