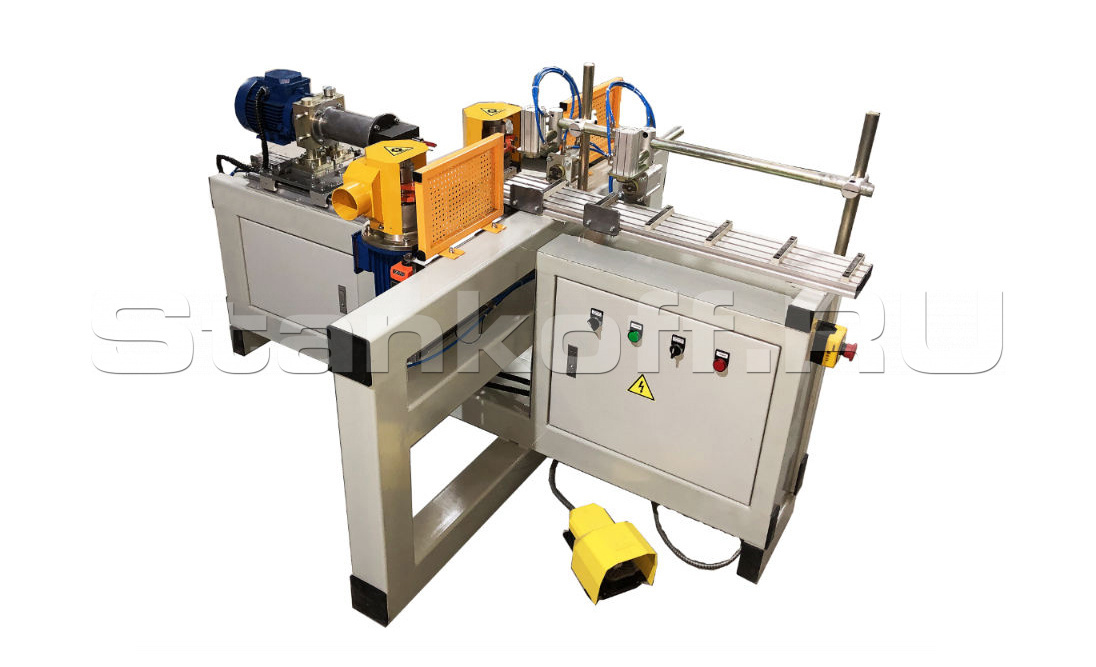

Автоматический присадочно-фрезерный станок царговых элементов двери Z3

Контакты

Станкофф.РУ

+7 (800) 5555-770

Детальное описание

Автоматический присадочно-фрезерный станок царговых элементов двери Z3 — предназначен для одновременной автоматической фрезеровки заготовки под шип двумя фрезерными головками (исключая выров материала) и присадки по торцу заготовки под шканты и стяжные винты.Заготовка устанавливается на станок вручную и фиксируется на станине пневмозажимами. Затем происходит последовательная фрезеровка шипа шпиндельными головками. Далее происходит присадка отверстий с торца заготовки под шканты и стяжной винт сверлильно — присадочной головкой.

Станок оснащен двумя фрезерными агрегатами и одним сверлильным узлом, оснащенный трехшпиндельной сверлильной головкой с шагом 32мм.

Возможно изготовление оборудования по индивидуальным требованиям заказчика.

Технические характеристики Автоматического присадочно-фрезерного станка царговых элементов двери Z3
Двигатель фрезерной головки (с электротормозом), кВт	2х2,2
Диаметр вала, мм	32
Диаметр фрезы, мм	125
Количество сверлильных групп, шт	1
Количество шпинделей в группе, шт	3
Шаг между шпинделями, мм	32
Максимальная глубина сверления, мм	80
Максимальная длина обрабатываемой детали, мм	800
Максимальная ширина обрабатываемой детали, мм	120
Обороты пилы, об/мин	3000
Габаритные размеры, мм	17001200900
Вес нетто, кг	400
