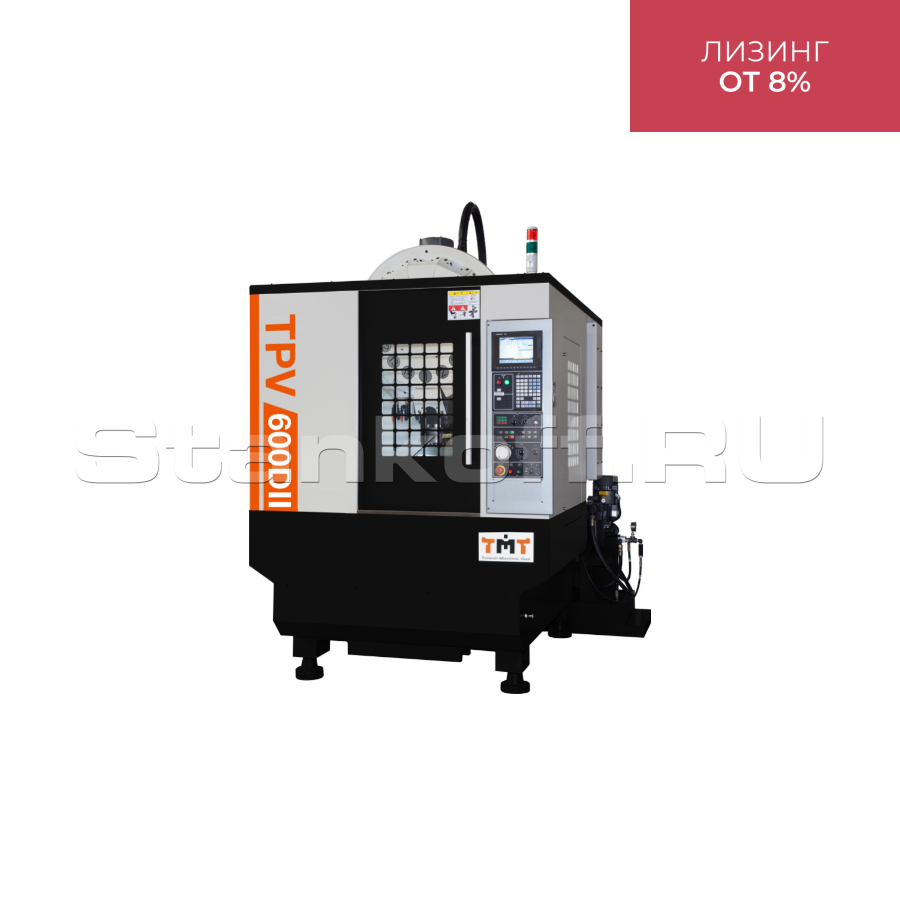

Сверлильно-фрезерный центр с ЧПУ TPV-600DII

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Сверлильно-фрезерный центр с ЧПУ TPV-600DII Подробное описание и цена >>>

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DT2525 Подробное описание и цена >>>

Детальное описание

Конструктивные особенности

Несущие части станка изготовлены из высококачественного чугуна "Механита". Усиленные ребра жесткости и прочность
Элементы линейных направляющих качения точно установлены на станине станка, обеспечивая высокие подачи и стабильность обработки
Серводвигатель напрямую управляет шарико-винтовой передачей, обеспечивая высокую точность позиционирования и исключая люфт
Магазин инструментов без манипулятора. Время смены инструмента (инструмент-инструмент) для BT-40 – 1,8 сек.
Шнек установлен в центре станины, с выходом стружки с задней части станка. Данная конструкция делает удобным удаление стружки.
Три оси приводятся в движение высокопроизводительными двигателями с быстрым ускорением и замедлением.
Выдвижной бак для СОЖ легко транспортируется, а насос подачи СОЖ эффективно охлаждает зону резанья.

Базовая комплектация

Базовая комплектация	Контроллер FANUC 0i- MF, В
	Электрошкаф
	Кондиционер электрошкафа
	Пистолет СОЖ
	Воздушный пистолет
	Ленточный конвейер для удаления стружки
	Подготовка под установку 4ой оси
	USB порт
	Автоматическая система смазки
	Рабочий свет
	Двухцветная светодиодная сигнальная лампа
	Система охлаждения и бак СОЖ
	Регулировочные болты и опоры
	Набор инструментов
	Трансформатор 15 кВа

Система ЧПУ	FANUC 0i-MF, B
Стол
Размеры стола	700 х 450 мм
Т-пазы (размер х количество х шаг)	14 мм х 4 х 100 мм
Максимальная грузоподъемность (динамическая)	250 кг
Перемещения
Перемещения по оси X	600 мм
Перемещения по оси Y	420 мм
Перемещения по оси Z	400 мм
Шпиндель
Расстояние от поверхности стола до торца шпинделя	150 – 550 мм
Мощность привода шпинделя	5.5/7.5 кВт
Частота вращения	10 000 об/мин
Макс. частота вращения шпинделя при нарезании резьбы метчиком	3 000 об/мин
Конус шпинделя	ВТ - 40
Привода
Сервоприводы по осям X/Y/Z	1.2/1.2/3.0 кВт
Скорости перемещений
Ускоренные перемещения по осям X/Y/Z	48/48/48 м/мин
Рабочее перемещение	10000 мм/мин
Инструментальный магазин
Емкость	14 инструментов
Тип	Без манипулятора
Максимальный диаметр инструмента	100 мм
Максимальный вес инструмента	3 кг
Время смены инструмента (инструмент – инструмент)	1.8 сек
Прочее
Вес	3250 кг
Габаритные размеры (Д х Ш х В)	1920 х 2557 х 2800 мм
