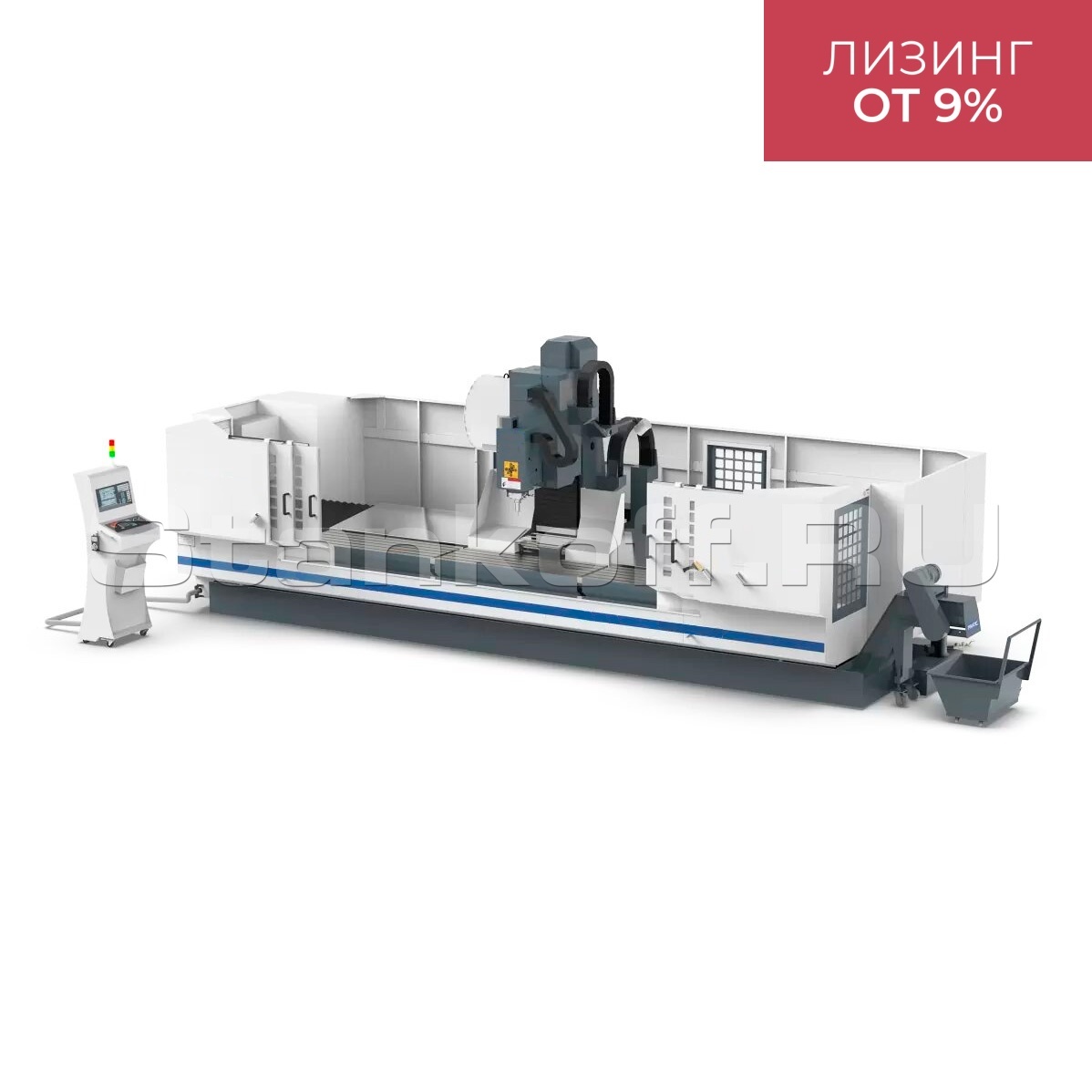

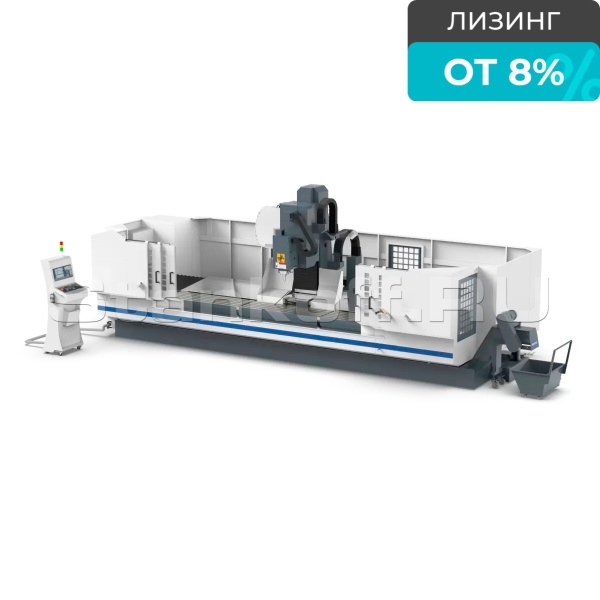

Продольный 4-х осевой обрабатывающий фрезерный центр с ЧПУ PDE4D-CNC4500
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Обрабатывающий центр с ЧПУ с 4-осевой подвижной колонной и большим ходом по оси X. Станок оснащён международной системой ЧПУ-управления и защищён прочным корпусом с защитным ограждением, а также шпинделем с поворотом по оси B в пределах ± 90 °, который отвечает требованиям высокоточной много-осевой обработки материалов специальной формы и криволинейной поверхности, интегрируя фрезерование, сверление, нарезание резьбы на одном станке.
Оборудование эффективно обрабатывает металлические профили различной длины из алюминия, стали, меди и других материалов. В стандартную комплектацию входит автоматический конвейер для удаления стружки, упрощающий обслуживание и поддержание чистоты рабочего пространства.
Сферы применения

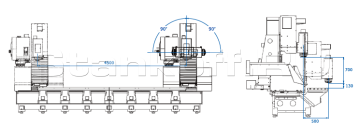

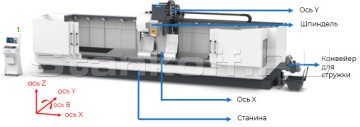

Рабочая зона
Комплектующие
| Система ЧПУ | FANUC 0i MF PLUS (Япония) |
| Электрошпиндель | PONC (Китай) |
| Подшипники осей Y и Z | NSK / NACHI (Япония) |
| ШВП осей Y и Z | HTPM / THK / HIWIN (Китай / Япония / Тайвань) |
| Направляющие осей X, Y, Z | HTPM (Китай) |
| Инструментальный магазин | POJU / AIMACH / OKADA (Китай / Тайвань) |
| Пневматические компоненты | AirTAC / SMC (Тайвань / Япония) |
| Электрические кабели | Igus (Германия) |
| Электрические компоненты | Schneider (Франция) |
| Редуктор (ось X) | MOTOREDUCER / DESBOER (Китай) |
| Стойка (ось X) | KH (Тайвань) |
ОСОБЕННОСТИ КОНСТРУКЦИИ

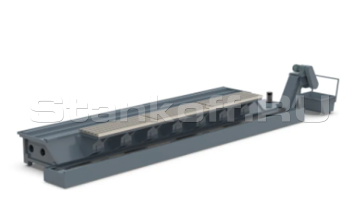

Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью.
Станина станка изготовлена с применением чугунной отливки HT 250 и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног.

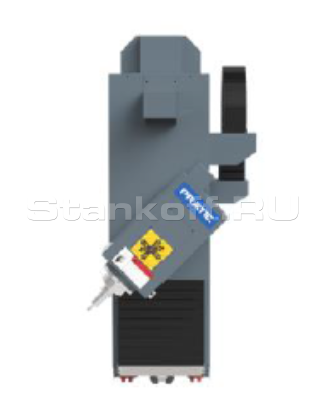

Ось B
Вращается в пределах ±90°, что обеспечивает широкий диапазон обработки. Ход оси B в пределах ±90°, позволяет изготавливать более сложные детали, доставать «труднообрабатываемые» места, повышает эффективность производства и упрощает работу оператора.

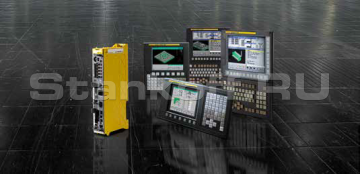

Серия ЧПУ 0i-MODEL F ЧПУ серии 0i-MODEL F
Универсальная и надёжная система для широкого спектра задач, сочетающая высокую производительность и отличное соотношение цена-качество. Поддерживает до 11 осей подачи, 4 шпиндельных оси и 2 канала, включая опции для загрузчиков.Основные преимущества:
• Одновременная обработка в 4 осях или 3+2 оси
• Полный набор стандартного ПО для запуска и настройки
• Диалоговое программирование (MANUAL GUIDE i / TURN MATE i)
• Интегрированная система безопасности FANUC Dual Check Safety
• Высокоскоростной PMC, предпросмотр до 400 кадров
• Удобство эксплуатации и функции, аналогичные ЧПУ серии 30i
• Легкая адаптация под специфические задачи
Габариты рабочего стола
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Система ЧПУ FANUC 0i-MF PLUS
- Специализированный контроллер ЧПУ (двойная система, одноканальный режим, 2 шкафа управления)
- Высокоточный электрошпиндель
- Высокопроизводительный серводвигатель осей X/Y/Z
- Централизованная автоматическая система смазки линейных направляющих
- Литая станина из высококачественного чугуна HT 250
- Кабинетная защита без верхней крышки
- Масляное охлаждение шпинделя (две помпы)
- Передвижная стойка управления
- MPG маховичок
- LAN порт
- Трансформатор 50 кВА
- BBT40 инструментальный магазин на 24 позиции
- Ленточный стружкоуборочный конвейер
- Трехцветная сигнальная лампа
- Освещение рабочей зоны
- Пневмопистолет и пистолет подачи СОЖ
- Кондиционер электрического шкафа
- Чиллер жидкостного охлаждения шпинделя
| Перемещение | |
| Ход по оси X, мм | 4500 |
| Ход по оси Y, мм | 500 |
| Ход по оси Z, мм | 700 |
| Расстояние от конца шпинделя до поверхности рабочего стола, мм | 130 - 830 |
| Рабочий стол | |
| Размер рабочего стола (Д×Ш), мм | 4500×550 |

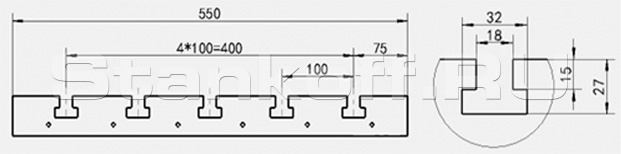

| Т-паз (ширина×расстояние), мм | 18×100 |
| Нагрузка на стол, кг/м3 | 1000 |
| Шпиндель | |
| Максимальная скорость, об/мин | 18000 |
| Мощность, кВт | 16 / 18,5 (S1/S6) |
| Крутящий момент шпинделя, Н·м | 30 / 38 (S1/S6) |
| Конус шпинделя | BBT40 |
| Ось B | |
| Минимальный шаг оси B, ° | 0.001° |
| Угол поворота, ° | ±90° |
| Подача | |
| Скорость быстрой подачи по X, м/мин | 55 |
| Скорость быстрой подачи по Y, м/мин | 36 |
| Скорость быстрой подачи по Z, м/мин | 28 |
| Скорость подачи при резке по осям X/Y/Z, мм/мин | 1~15000 |
| Точность позиционирования по X, мм | 0.03 |
| Точность позиционирования по Y/Z, мм | 0.015 |
| Повторяемость по X, мм | ±0.01/500 |
| Повторяемость по Y/Z, мм | ±0.01/300 |
| Питание | |
| Источник питания, В/Гц | 380/50 |
| Подача сжатого воздуха, МПа | 0,6–0,9 |
| Смазка | |
| Смазка ШВП | Автоматическое устройство для масляной смазки направляющих |
| Магазин инструментов | |
| Тип магазинного инструмента | Цепной |
| Тип хвостовика инструмента | BT-40 |
| Количество инструментов, шт | 24 |
| Максимальные размеры инструмента - диаметр/длина/вес, мм/кг | Φ75 / 300 / 8 |
| Максимальный диаметр без смежного инструмента, мм | Φ150 |
| Время смены инструмента, сек | 2 |
| Охлаждение | |
| Охлаждение заготовки | Водяная система охлаждения |
| Устройство удаления стружки | |
| Тип | Ленточный стружкоуборочный конвейер |
| Мощность транспортера, кВт | 0,75 |
| Защита | |
| Защита станка | Кабинетная защита без верхней крышки |
| Защита направляющих по оси X | Гофрозащита |
| Защита направляющих по оси Y | Гофрозащита |
| Условия окружающей среды | |
| Температура рабочей среды, ℃ | 5～40 (средняя температура за 24 ч ≤ 35℃) |
| Относительная влажность рабочей среды, % | 30–75 |
| Интенсивность вибрации | ≤0.5G |
| Особые условия | Держать вдали от пыли, агрессивной среды и органических газов |
| Сопротивление заземления, Ом | <10 (отдельное заземление, не последовательное) |
| Размер станка | |
| Длина, мм | 7500+1100 |
| Ширина, мм | 3400 |
| Высота, мм | 3200 |
